内燃机活塞连杆组件结构设计

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量往复式内燃机的动力传递场景，在乘用车动力总成、小型通用动力设备、农用机械动力单元中都能见到这类结构的应用。从功能实现逻辑来看，活塞部分需要在气缸套内完成往复直线运动，顶部直接承接高温高压燃气的作用力，通过活塞销将力传递给连杆，再由连杆将往复运动转化为曲轴的旋转运动，整套组件的运动精度直接决定了内燃机的动力输出效率、运行平顺性与使用寿命。设计过程中首先要匹配气缸直径确定活塞的外径尺寸，活塞头部预留的环槽结构用于安装气环与油环，分别实现燃烧室密封与缸壁润滑油刮除的功能，

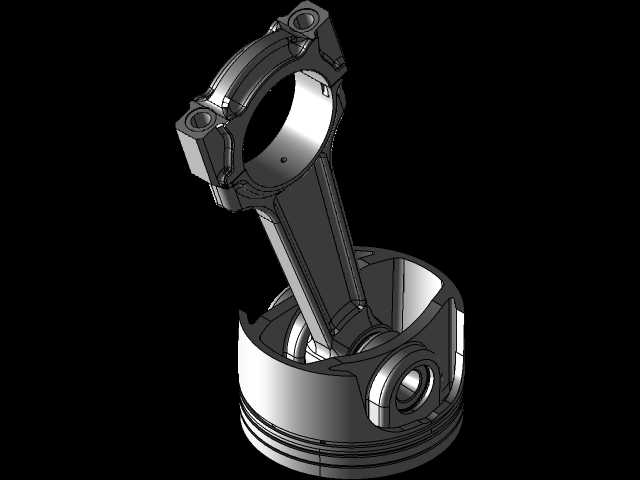

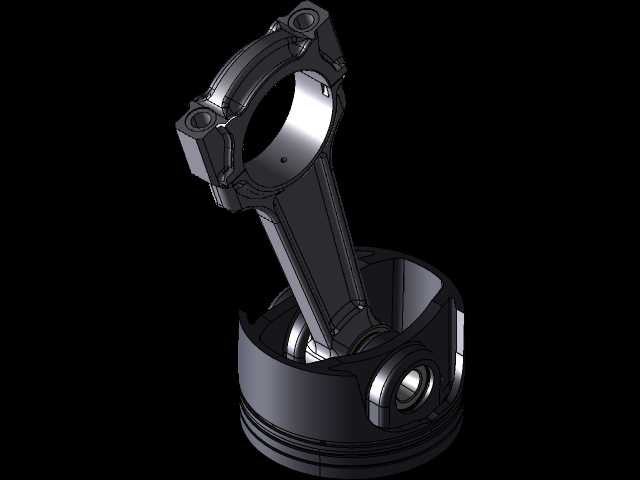

　　活塞裙部的型线设计需要考虑热态下的膨胀变形量，避免工作过程中出现拉缸、卡滞的故障。连杆部分采用变截面工字梁结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小高速运转时的惯性力冲击，连杆大小端的孔位同轴度、圆柱度公差需要严格控制，大端与曲轴连杆轴颈配合、小端通过活塞销与活塞连接，安装时需要严格按照扭矩要求紧固连杆螺栓，保证结合面的贴合精度，避免运转过程中出现连杆断裂、轴瓦烧蚀的严重故障。整套组件的安装边界需要匹配气缸中心距、曲轴曲柄半径、活塞销孔径等核心参数，活塞在上止点、下止点位置时不能与气缸盖、曲轴平衡块发生运动干涉，连杆摆动过程中也需要与缸体下部的避让空间保持足够安全间隙。建模过程中对活塞的冷却油道、连杆的润滑油孔结构都做了还原，这些细节结构是保证组件长期可靠运行的关键，润滑油通过曲轴油道进入连杆大端，再通过杆身油道输送到小端活塞销位置，实现摩擦副的持续润滑与散热，避免干摩擦导致的部件早期磨损。
