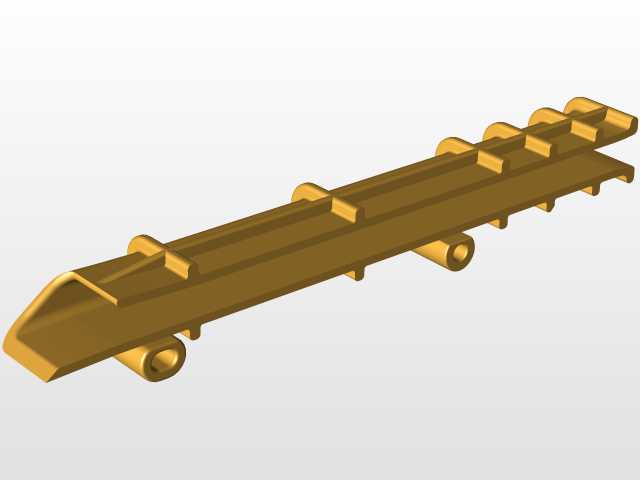

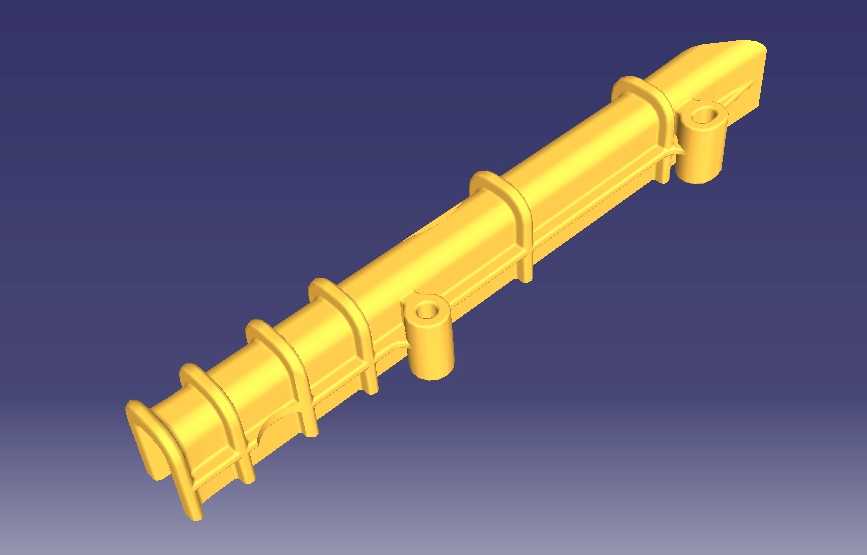

这类链轨结构多用于中低速重载的链式传动场景,常见于输送线张紧段、发动机正时传动侧、农机输送机构的链条导向部位,核心作用是约束链条运行轨迹,避免链条在高速往复或长距离传动过程中出现横向摆振、跳齿、脱链问题,同时降低链节与周边固定结构的直接摩擦损耗,延长整套传动链的维护周期。从结构设计来看,整体采用长条形一体化成型思路,主体为适配链节外侧轮廓的半包容槽型结构,槽体内壁弧度与链节外链板的外圆弧完全匹配,链条运行时链板可沿槽道顺滑滑动,不会出现卡滞。沿主体长度方向均匀分布的环形加强筋,是在做有限元受力分析后针对性增设的,因为链轨在承受链条张紧侧的侧向压力时,长条形结构容易出现中部挠曲变形,间隔布置的加强筋可在不额外增加整体壁厚的前提下,
将结构抗弯刚度提升40%以上,同时控制整体重量,降低安装部位的承载负荷。主体上伸出的两个圆柱形凸台为安装定位结构,凸台中心预留的安装孔位与设备安装基座上的定位销完全适配,安装时先将两个凸台卡入基座的定位槽完成预定位,再通过紧固件锁紧即可,无需反复调整对齐度,可大幅降低现场装配的工时消耗。端部的斜切收窄结构是为了适配链条进出链轨时的导入角度,避免链节在进入导向槽时出现硬碰撞,尤其是在链条存在小幅垂度的工况下,斜向导入口可顺畅将链条导入槽道内,不会出现卡链、打齿问题。设计过程中需要严格控制链轨槽道的内宽尺寸,尺寸过大会导致链条仍存在横向窜动空间,无法起到有效导向作用,尺寸过小则会增大链节与槽壁的滑动摩擦阻力,增加传动系统的无用功耗,
通常槽宽与链板宽度的间隙控制在0.2-0.5mm区间,可兼顾导向精度与运行顺滑度。安装边界方面,链轨的安装平面需要与链条运行平面保持平行,平行度公差需控制在0.1mm/100mm以内,两个安装凸台的中心距需与基座定位孔中心距匹配,公差控制在±0.1mm,避免安装后链轨出现扭曲,导致槽道与链条运行轨迹偏斜,加剧局部磨损。实际应用中,这类链轨通常搭配自润滑耐磨材质使用,表面无需额外加注润滑脂即可长期工作,适合在粉尘较多、维护不便的户外设备或封闭式传动腔体内使用,可有效降低传动系统的故障概率,减少日常维护的频次。
