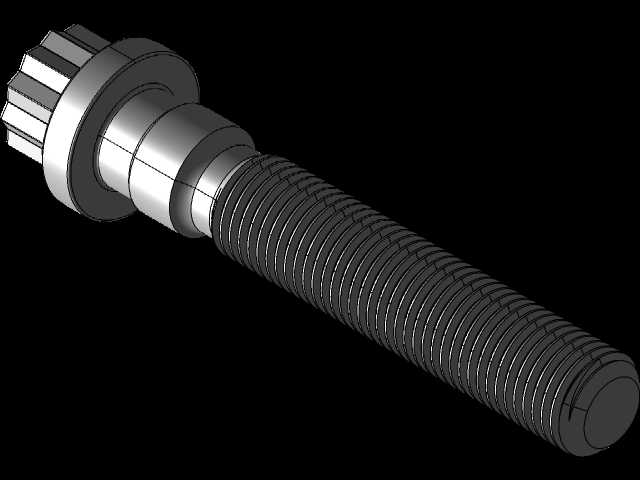

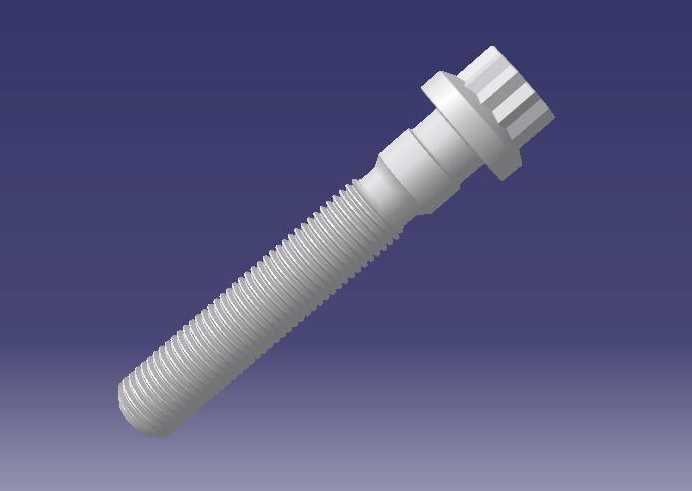

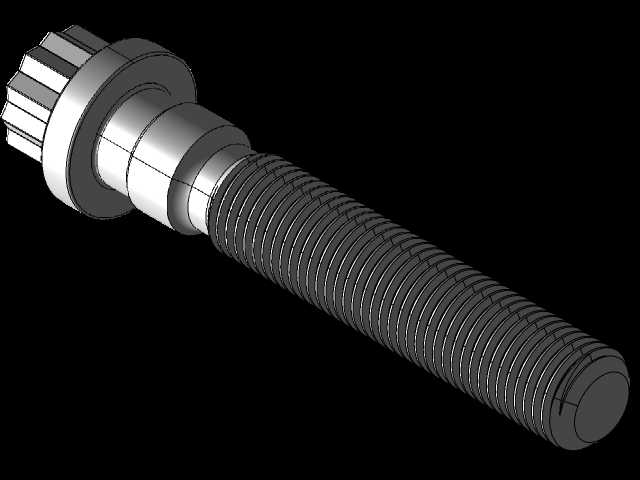

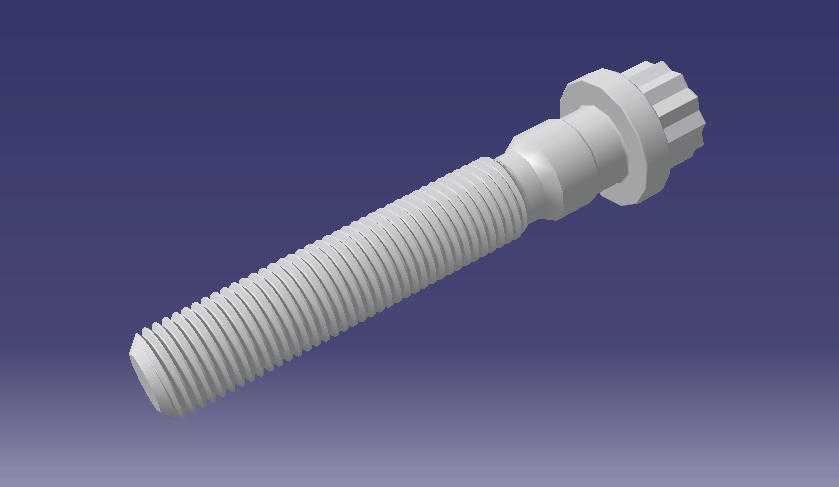

梅赛德斯M102发动机连杆紧固螺栓

　　在车用往复式内燃机的曲柄连杆机构中，连杆螺栓是承担交变载荷的核心紧固元件，其结构可靠性直接决定发动机运行的安全边界，这款适配梅赛德斯M102系列发动机的连杆螺栓，针对该机型的冲程、缸径参数以及连杆大端的剖分结构做了完全匹配的结构设计。从实际装配场景来看，该螺栓用于连接连杆体与连杆盖，将轴瓦牢牢压紧在曲柄销上，工作过程中需要持续承受活塞往复运动带来的交变拉伸载荷、惯性冲击载荷，以及做功冲程下燃气压力传递的瞬时冲击，因此结构设计上没有采用普通外六角头，而是选用了十二角花型头结构，这种头部结构一方面可以在连杆大端有限的径向空间内实现更小的扳手回转空间，满足M102发动机紧凑的曲柄室布局要求，避免螺栓头与曲轴平衡块、缸体内壁发生运动干涉，

　　另一方面十二角的受力面更多，拧紧过程中可以承受更大的预紧力矩，减少拧紧时头部打滑的风险，保证预紧力的精准控制。螺栓的杆部采用了变径设计，靠近头部的定位段直径与连杆螺栓孔的安装间隙控制在极小的公差范围内，装配时可以起到精准导向定位的作用，避免连杆盖与连杆体出现错位，保证轴瓦的同轴度；中间段做了缩颈处理，能够在承受交变载荷时通过微小的弹性形变吸收部分冲击能量，降低应力集中带来的断裂风险，同时减少螺纹段承受的附加弯曲应力；螺纹段采用了标准米制细牙螺纹，螺距匹配发动机连杆螺栓的通用紧固规范，螺纹收尾处做了平滑过渡，避免螺纹末端的应力集中点成为疲劳断裂的起始位置。从安装边界来看，螺栓的总长度、头部厚度、

　　光杆段长度都严格匹配M102发动机连杆大端的厚度尺寸，拧紧后螺栓末端的螺纹伸出量符合原厂装配规范，既不会因为伸出过长碰撞曲轴曲柄，也不会因为旋合长度不足导致预紧力不够。建模过程中完全还原了零件的所有工艺细节，包括头部与光杆过渡处的圆角、光杆与螺纹段的退刀结构、螺纹牙型的精确轮廓，甚至头部端面的冲压标识区域都做了等比例还原，可直接用于发动机维修装配的干涉检查、曲柄连杆机构的运动仿真，也可作为定制发动机改装时的紧固件选型参考，或是紧固件设计教学中的典型案例使用。
