发动机传动用凸轮轴链轮结构设计

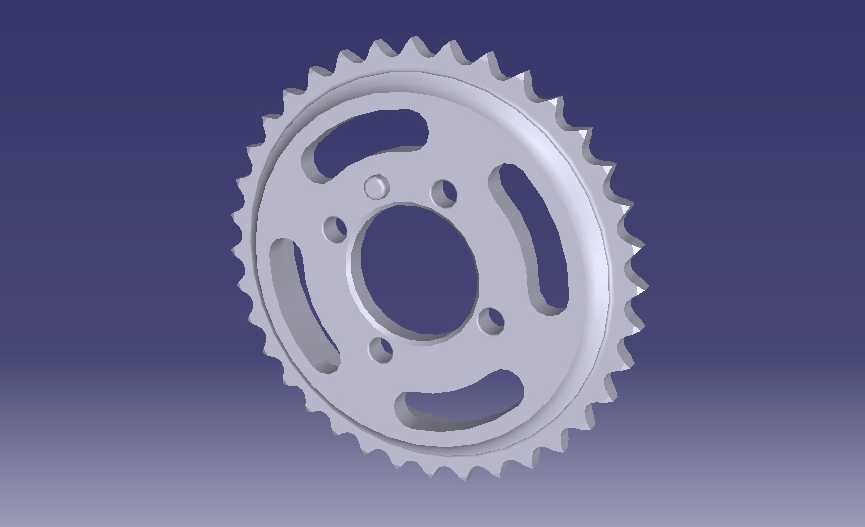

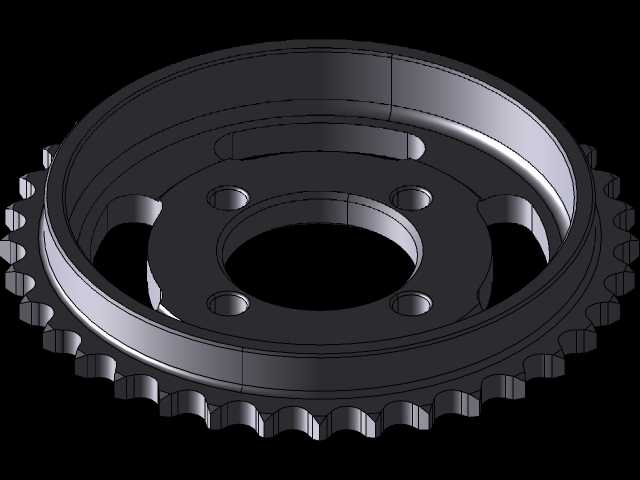

　　这款链轮主要适配内燃发动机的凸轮轴传动端，是正时传动系统里的核心受力零件，负责将曲轴输出的扭矩通过链条精准传递给凸轮轴，保证进排气门的开闭时机与活塞运动行程严格匹配，一旦链轮齿形磨损或安装错位，会直接导致配气相位偏差，轻则动力输出下降、油耗升高，重则出现气门撞击活塞的严重机械故障。从结构设计来看，整体采用辐板式轻量化构型，在保证轮体整体刚性的前提下，辐板上开设了多组异形减重孔，既降低了零件自身转动惯量，减少高速运转时的惯性冲击，也能在链条运转过程中带走部分啮合产生的磨屑，同时为润滑油脂的流动留出空间，降低啮合副的工作温度。轮齿部分采用适配正时链条的标准齿廓设计，齿形经过修形处理，能减少链条啮入啮出时的多边形效应，

　　降低传动过程中的冲击噪音，齿面的硬化处理预留设计也能满足长期高负荷运转的耐磨需求。中心安装孔采用与凸轮轴轴端匹配的基准孔径，周围均匀分布的多个小孔是安装定位孔，用于装配时的周向定位以及与凸轮轴法兰的螺栓紧固，保证链轮与轴的同轴度，避免运转时出现径向跳动。安装边界方面，轮体外径与齿顶圆尺寸经过严格校核，既保证与链条的啮合包角符合传动要求，也不会与发动机缸盖内部的周边零部件发生运动干涉，辐板的厚度、减重孔的位置都经过受力仿真验证，在发动机额定转速区间内不会出现共振问题，轮体的轴向尺寸也适配正时链条的宽度，保证链条在运转过程中不会出现轴向窜动脱链的情况。在实际选型应用中，这类链轮需要匹配对应节距的正时链条，安装时要严格对准定位标记，

　　保证配气相位的准确性，日常维护中可通过观察齿面磨损情况、链条张紧度判断传动系统的工作状态，设计阶段也需要结合发动机的额定功率、最高转速、链条型号来确定链轮的齿数、材料选型以及热处理工艺，确保整个正时传动系统的使用寿命与发动机整机大修周期匹配。
