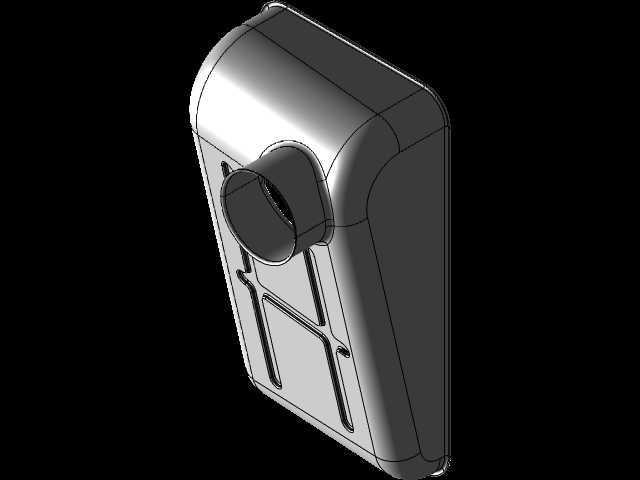

在车用内燃机的进气与润滑回路中,滤清器壳体承担着容纳滤芯、密封流道、抵御工况振动与介质侵蚀的核心作用,本次呈现的上半壳结构,设计参考源自E21 M10系列动力单元的实际布置需求,区别于传统金属冲压壳体的厚重结构,该壳体在建模阶段就充分考虑了车载布置的空间约束,整体采用带圆角过渡的类矩形腔体轮廓,侧边伸出的管状接口为介质进出的流道衔接位,接口端面做了加厚处理,用于匹配密封胶圈的安装槽位,避免装配后出现介质渗漏的问题。壳体外表面设置的十字形加强筋,并非装饰性结构,而是通过有限元应力分析后确定的加强布局,能够在不额外增加壳体壁厚的前提下,提升腔体整体的抗形变能力,抵御发动机运行过程中产生的持续振动,以及内部介质流动带来的脉冲压力,
避免长期使用后出现壳体开裂、固定位松脱的故障。从安装边界来看,该上半壳的底部平面为滤芯贴合的密封面,平面度公差需要控制在0.1mm以内,才能保证与下半壳合装后,密封胶圈的压缩量均匀,不会出现局部压合不实导致的未过滤介质旁通问题;侧边的接口轴线与壳体主平面呈固定倾角,这个角度是匹配发动机舱内管路走向确定的,能够避免装配时管路出现过度弯折,减小流道阻力,同时也能在日常维护更换滤芯时,预留足够的操作空间,不需要拆解周边其他附件即可完成壳体的开合操作。在实际工况中,这类滤清器上壳体需要耐受-40℃到120℃的工作温度区间,同时要抵御机油或者进气中携带的油污、杂质的腐蚀,建模过程中对壳体的壁厚做了均匀化处理,避免出现壁厚突变导致的应力集中点,
各个转角位置都采用了R3以上的圆角过渡,既能够降低注塑或者压铸生产时的成型缺陷率,也能减少应力集中带来的结构失效风险。壳体的侧边预留了卡扣安装位,用于和下半壳实现快速扣合,相比传统的多螺栓紧固结构,卡扣式设计能够大幅提升维保效率,同时卡扣的位置经过受力校核,保证在额定工作压力下不会出现脱扣问题,每个卡扣的根部都做了加强筋处理,提升反复开合的耐用性。
