M10发动机主轴承盖配套轴承结构

　　在往复式内燃机的曲轴支撑体系中，主轴承盖是承担曲轴径向载荷、保障轴系运转同轴度的核心承压零件，这套结构的设计直接关联发动机运转的平稳性、NVH表现与整机服役寿命，尤其在M10这类排量适中的车用动力单元上，主轴承盖与配套轴瓦的配合精度，直接决定了高转速工况下曲轴的挠曲变形量是否处于设计允许区间。从实际装车场景来看，主轴承盖通过两侧的安装凸台与缸体主轴承座定位配合，两端的螺栓过孔需要与缸体上的螺纹孔保持严格的位置度公差，装配时按照工艺要求的扭矩与转角拧紧后，会与缸体共同形成完整的主轴承孔，为曲轴主轴颈提供圆周方向的均匀支撑，避免轴颈局部应力集中造成的异常磨损。设计过程中首先要匹配对应机型的主轴颈直径，确定轴承孔的基本尺寸与公差带，

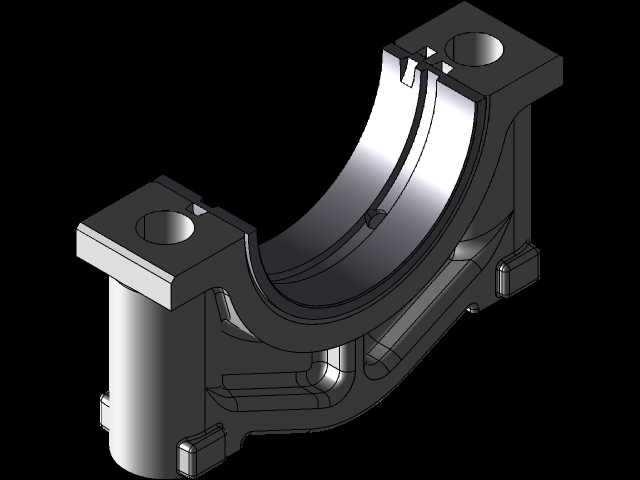

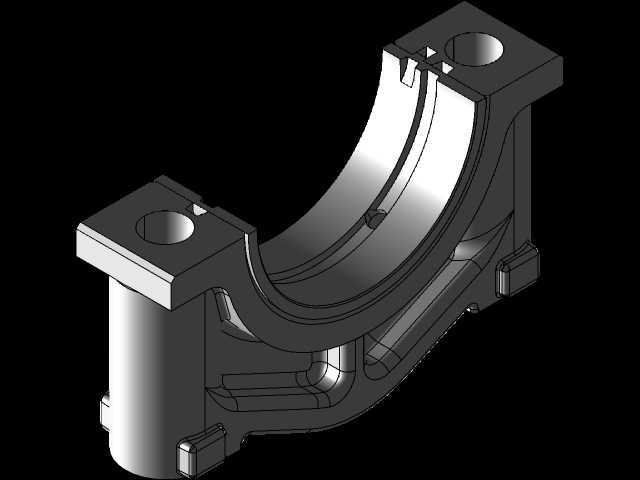

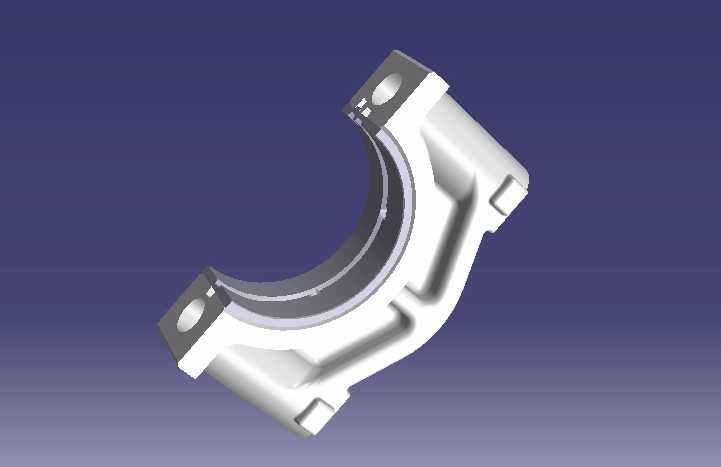

　　轴瓦安装槽的深度、宽度需要与标准轴瓦的过盈量匹配，保证轴瓦压装后不会在运转过程中出现转动、轴向窜动的问题。零件的弧形主体结构采用了等强度设计思路，在螺栓安装座位置做了局部加厚，用来承受螺栓预紧力与曲轴爆发载荷的叠加应力，而弧形侧壁的过渡区域做了大圆角处理，减少应力集中带来的疲劳断裂风险，两侧伸出的定位凸块与缸体上的定位槽配合，在装配时起到预定位作用，避免拧紧螺栓时零件错位导致主轴承孔失圆。从安装边界来看，零件的轴向宽度需要与缸体主轴承座的宽度匹配，不能超出缸体的安装空间，同时要预留出曲轴止推片的安装位置，弧形内侧的油槽结构需要与缸体上的润滑油道对齐，保证压力机油能够顺利进入轴瓦间隙，形成稳定的油膜承载。

　　这类分体式主轴承盖结构相比整体式缸体轴承座，加工工艺性更好，能够在缸体粗加工后与主轴承盖合装后再精镗主轴承孔，更好地保证各档主轴承孔的同轴度，同时在售后维修场景中，当主轴承孔出现轻微磨损时，可以通过更换主轴承盖配合轴瓦选配的方式完成修复，降低维修成本。建模过程中需要重点关注螺栓孔的位置度、轴承孔的圆柱度、结合面的平面度这些关键形位公差的表达，同时要还原零件上的铸造拔模斜度、加工面与非加工面的区分，以及安装凸台上的避让倒角，这些细节直接决定了模型后续用于工艺仿真、装配干涉检查时的准确性，避免实际生产装配时出现干涉、配合间隙超差的问题。
