内燃机气门驱动用摇臂组件结构设计

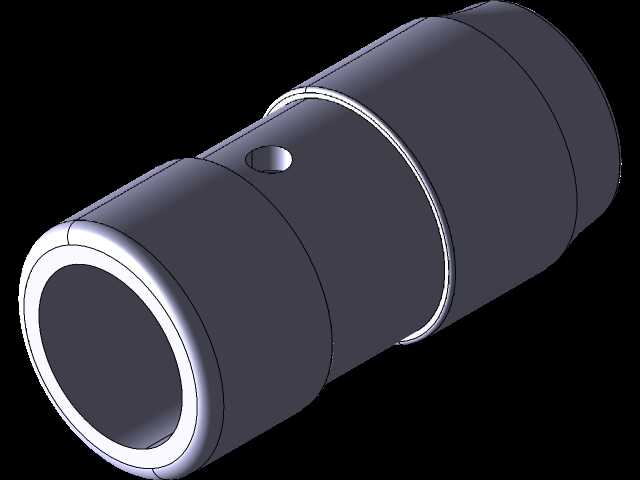

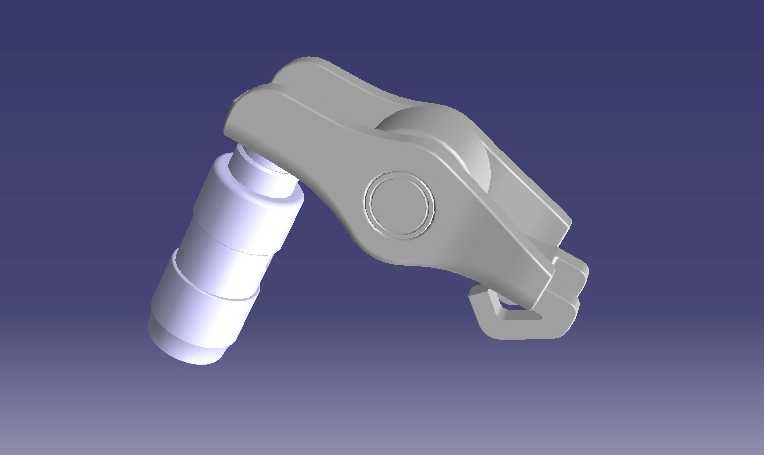

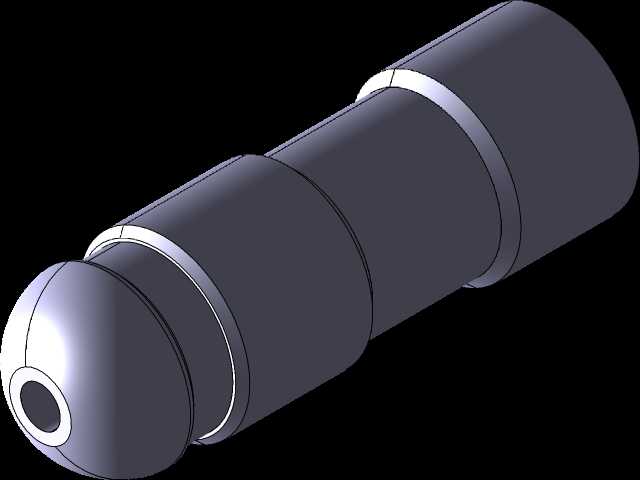

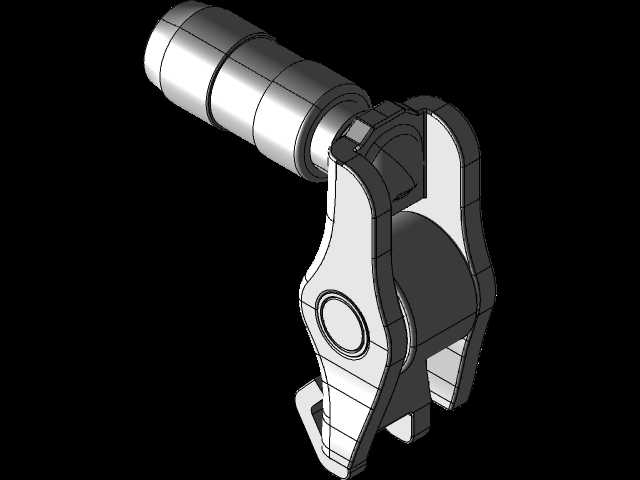

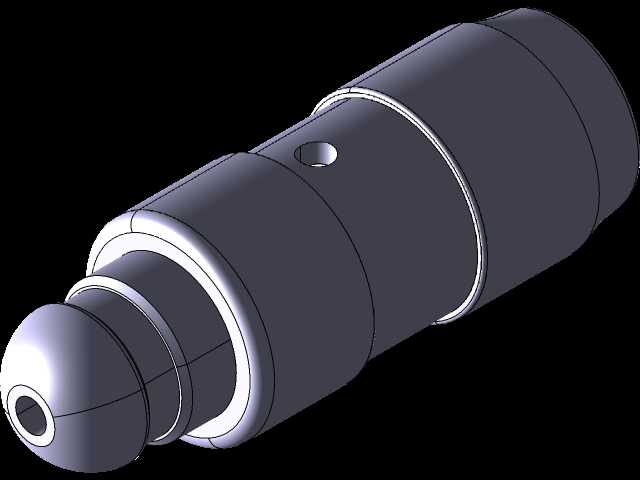

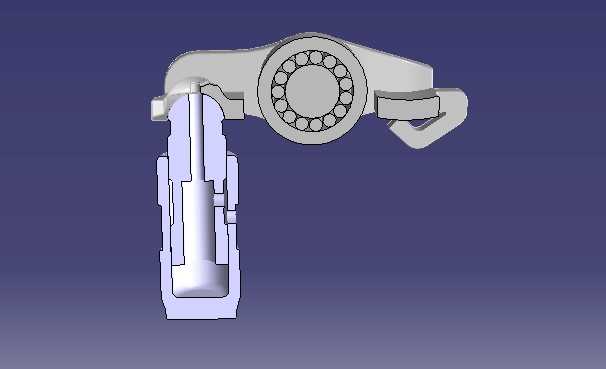

　　这款摇臂组件是内燃机配气机构的核心执行部件，主要承担将凸轮轴的旋转驱动力转化为气门往复直线运动的传动作用，在四冲程汽油机、柴油机的缸盖总成中广泛应用，直接决定发动机进排气门的开启正时、升程精度与落座稳定性，是影响发动机充气效率、运转平顺性与使用寿命的关键结构件。从实际装机场景来看，该组件安装于发动机缸盖上部的摇臂轴支座上，带阶梯轴结构的一端为摇臂轴配合端，通过精密加工的圆柱面与摇臂轴衬套形成间隙配合，保证摇臂可绕轴系灵活摆动，配合间隙控制在0.02-0.05mm区间，既避免卡滞又能控制传动空程；另一端的钩状结构为气门驱动端，直接与气门杆尾端接触，部分工况下会在接触位置镶嵌硬质合金片，降低高频冲击下的磨损速率。

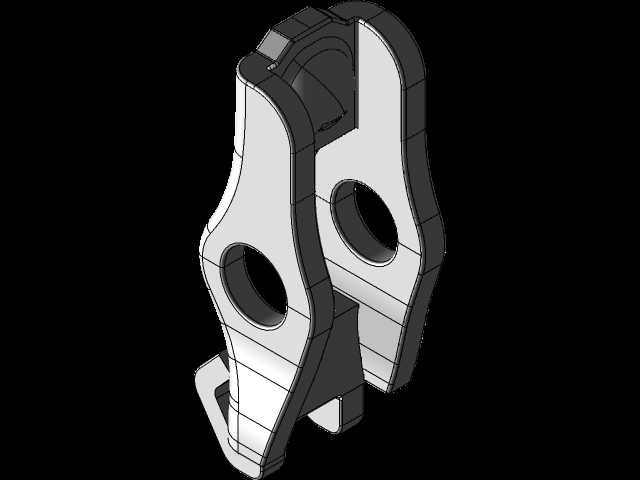

　　设计过程中优先考虑了受力传递的合理性，摇臂本体采用变截面弧形结构，在摇臂轴安装位与气门驱动端之间设置了加强筋过渡，在保证整体刚度的前提下尽可能降低零件自身重量，减少配气机构往复运动惯量，适配发动机高转速工况下的动态响应要求。中部的圆形凸台结构为润滑油道预留位，发动机工作时缸盖主油道的压力润滑油会通过摇臂轴内部油孔输送到该位置，对摇臂衬套、气门接触端形成持续润滑，降低摩擦副的工作温度与磨损量。安装边界方面，摇臂轴配合段的直径公差严格按照h6级精度加工，与衬套的配合面粗糙度控制在Ra0.8以下，保证长期运转后的配合精度保持性；摇臂的摆动平面度公差控制在0.03mm以内，避免工作过程中出现偏磨、气门杆受力歪斜的问题。

　　在液压驱动类的升降传动系统中，同结构的摇臂组件也可作为力传递的杠杆构件使用，通过调整摇臂两端的力臂比例，实现驱动力的放大或者行程的匹配，适配不同工况下的执行端动作需求。零件整体采用模锻成型后精加工的工艺路线，非配合面保留锻压自然流线，配合面经过磨削、珩磨处理，兼顾结构强度与加工经济性，在批量装机验证中可满足发动机全生命周期的使用强度要求，不会出现高频冲击下的断裂、变形失效问题。
