M10发动机配套齿圈式飞轮结构设计

项目分类:发动机 发布时间:2021-12-10 ID:451675
  • M10发动机配套齿圈式飞轮结构设计
  • M10发动机配套齿圈式飞轮结构设计
  • M10发动机配套齿圈式飞轮结构设计
  • M10发动机配套齿圈式飞轮结构设计

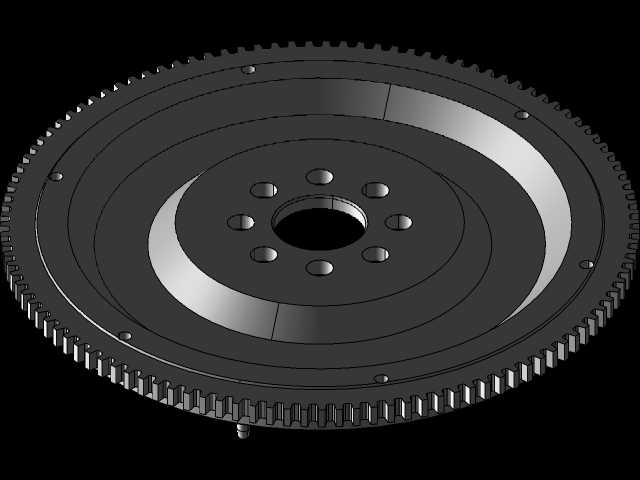

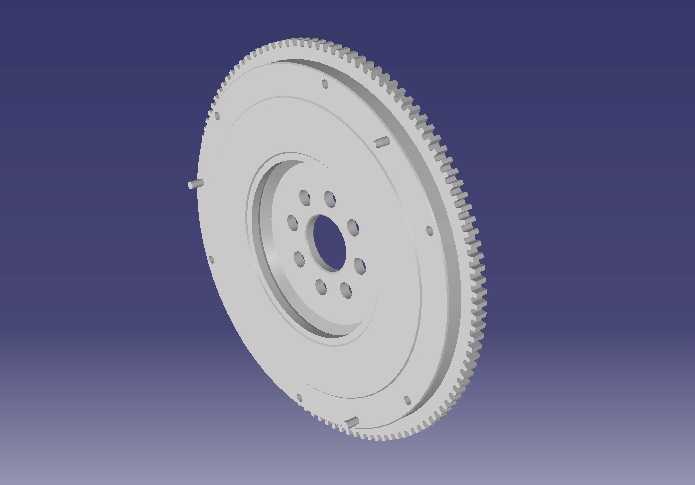

  这款飞轮是适配M10系列内燃机的核心配套部件,在动力总成系统里承担多重关键作用,日常工况下主要负责存储发动机做功行程的剩余动能,带动曲轴连杆机构越过上下止点,保证曲轴输出转速的均匀性,同时外圈集成的起动齿圈直接和起动机驱动齿轮啮合,承担发动机起动时的动力传递作用,飞轮本体的后端面还是离合器总成的安装基准面,通过摩擦面的贴合实现动力向变速箱的切断与接合。从结构设计逻辑来看,整体采用盘式薄壁带外缘齿圈的构型,中心区域设置的台阶孔是和曲轴后端轴颈的配合定位面,围绕中心孔周向均匀布置的8个螺栓过孔,用于将飞轮紧固在曲轴后端法兰上,孔位的分度精度直接影响飞轮装配后的动平衡等级,设计时螺栓孔的分布圆直径严格匹配对应曲轴法兰的安装尺寸,

  保证装配时无干涉。外圈的起动齿圈采用过盈压装的方式和飞轮本体结合,齿形参数匹配对应起动机的驱动齿轮模数与压力角,啮合侧隙控制在合理区间,避免起动时打齿、异响问题。飞轮本体的质量分布经过针对性优化,大部分质量集中在外缘区域,在控制整体重量的前提下保证足够的转动惯量,既满足转速波动抑制的需求,又不会过多增加曲轴后端的负载。安装边界方面,飞轮轴向厚度、最大外圆直径都匹配对应发动机的离合器壳体内腔尺寸,后端面的摩擦面平面度、粗糙度满足离合器从动盘的贴合要求,避免离合器打滑、抖动问题。设计过程中需要重点校核飞轮的高速旋转强度,尤其是齿圈结合位置、螺栓孔周边的应力集中区域,保证额定最高转速下的结构安全,

  同时动平衡精度等级要满足内燃机旋转部件的要求,避免发动机运行时出现异常振动,影响整机NVH表现。在实际选型匹配时,这款飞轮的安装孔位、齿圈参数、摩擦面尺寸都和M10系列发动机的曲轴、起动机、离合器总成形成完整的尺寸链配合,不需要额外修改周边部件即可直接装配使用,适合作为发动机维修替换、动力改装时的配套部件参考,也可作为内燃机飞轮结构设计的教学参考案例,帮助结构设计人员理解飞轮的功能实现逻辑与尺寸设计要点。
