高性能车用S14型曲轴结构设计

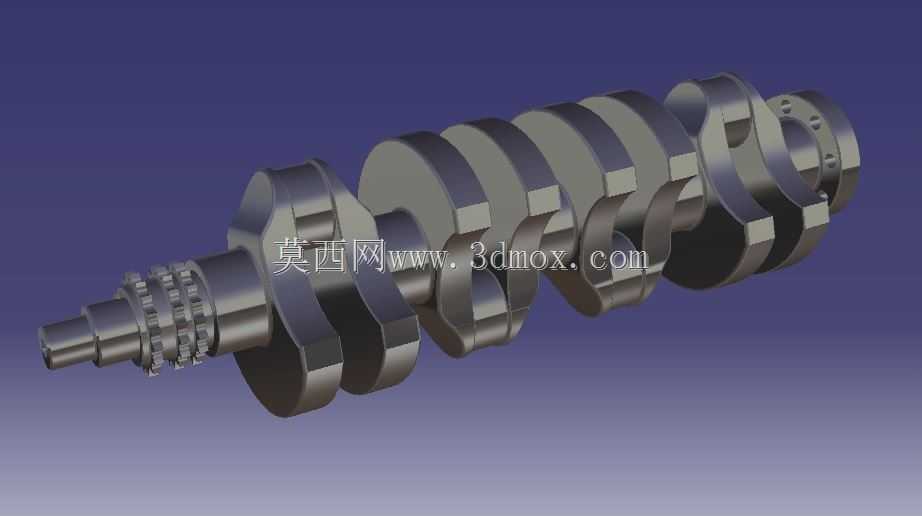

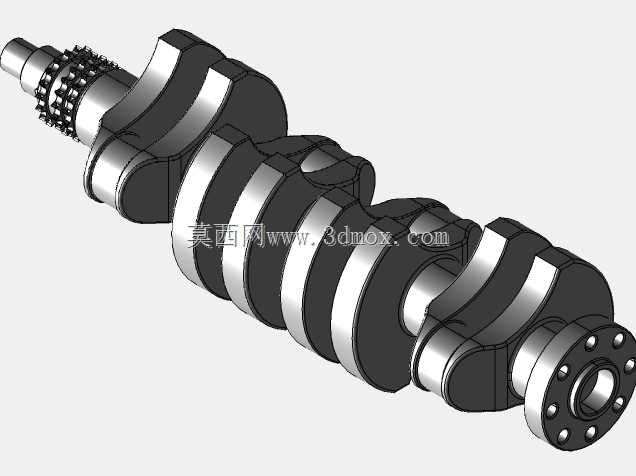

这款曲轴是内燃机核心动力转换部件，主要应用于大排量高性能乘用车动力总成中，适配直列四缸高转速发动机工况，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是发动机动力输出路径上的核心承载构件。在实际车辆运行场景中，曲轴需要持续承受活塞连杆组传递的交变爆发压力、往复惯性力与旋转离心力的复合载荷，其结构强度与动平衡精度直接决定了发动机的最高转速上限、动力输出平顺性以及整机运行可靠性。从设计思路来看，这款曲轴采用全支撑结构布局，各主轴颈之间设置独立的主轴承支撑位，能够有效分散高负荷工况下的弯曲应力，避免轴颈部位出现应力集中导致的疲劳变形；曲柄臂采用优化的异形过渡结构，在保证整体结构刚度的前提下合理去除非承载区域冗余质量，降低曲轴整体旋转惯量，提升发动机的转速响应速度。曲轴前端集成有正时驱动齿轮与油封安装轴颈，可直接对接正时传动系统与前端油封组件，后端设置有飞轮连接法兰与定位销孔，能够精准匹配飞轮总成与动力输出端的连接定位，保证动力传递的同轴度要求。各连杆轴颈与主轴颈均采用等半径圆角过渡设计，表面预留有精加工余量，可通过后续的表面淬火、滚压强化工艺提升轴颈表面的耐磨性能与疲劳强度；油道采用斜向贯通式设计，可将主油道的压力润滑油精准输送到各连杆轴颈与主轴颈的摩擦副表面，保证高转速工况下各运动接触面的润滑冷却效果。在安装边界层面，各主轴颈的同轴度公差严格控制在微米级，轴向定位台阶的尺寸匹配主流发动机缸体的主轴承盖安装位，连杆轴颈的相位角严格按照四缸发动机1-3-4-2的点火顺序排布，保证各缸做功行程的扭矩输出均匀连续，前端带轮安装位、后端信号齿圈安装位的尺寸均适配同系列机型的外围附件布局，无需额外修改即可完成整机装配，能够满足高功率改装机型与量产高性能机型的使用需求，在高转速持续运行工况下依然能够保持稳定的结构形态，有效降低发动机运转过程中的振动与噪声，提升整车动力输出的质感。
