三次顶出注塑模具结构设计方案

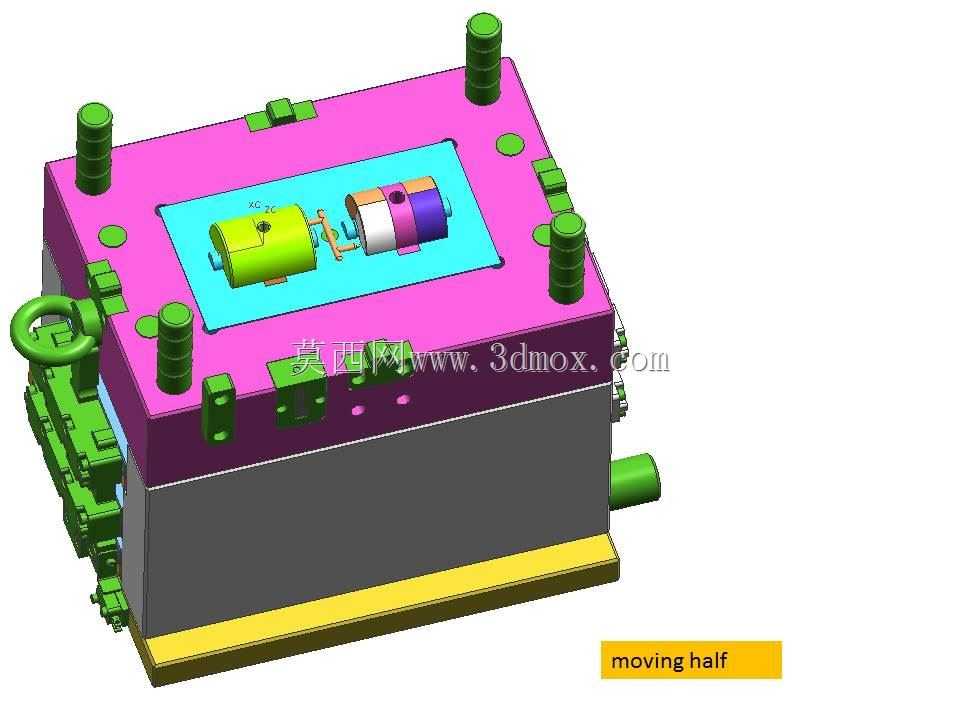

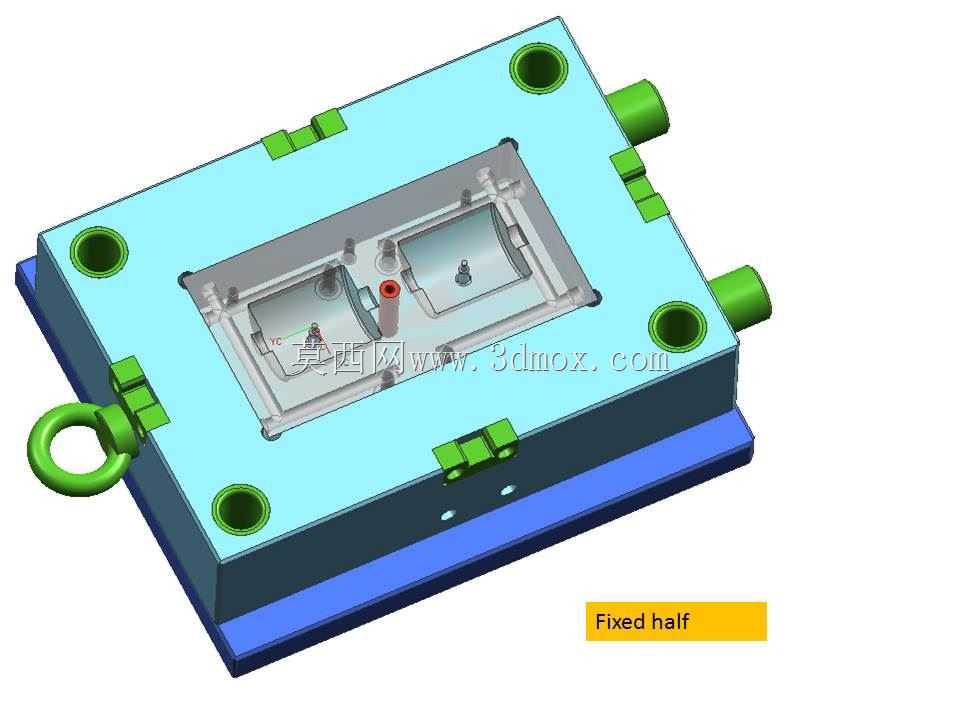

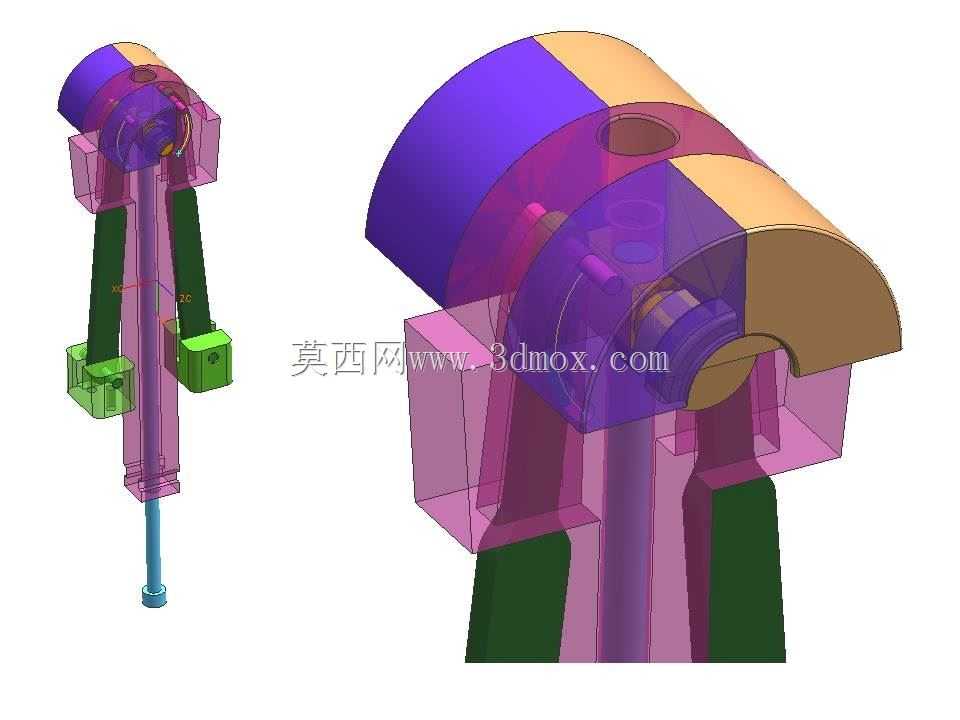

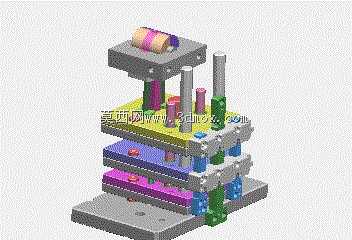

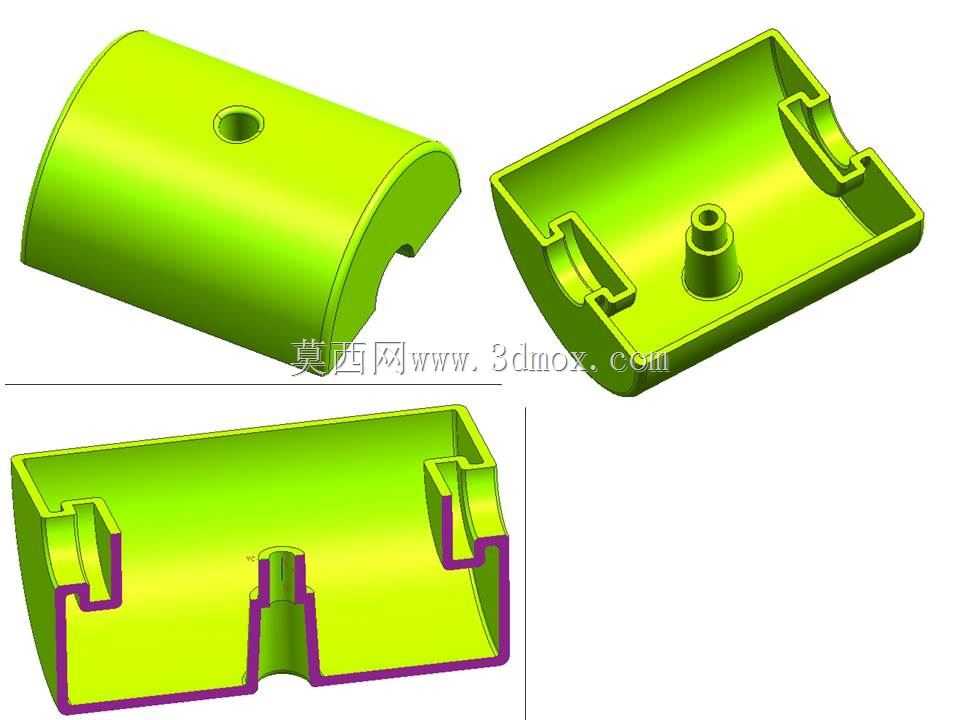

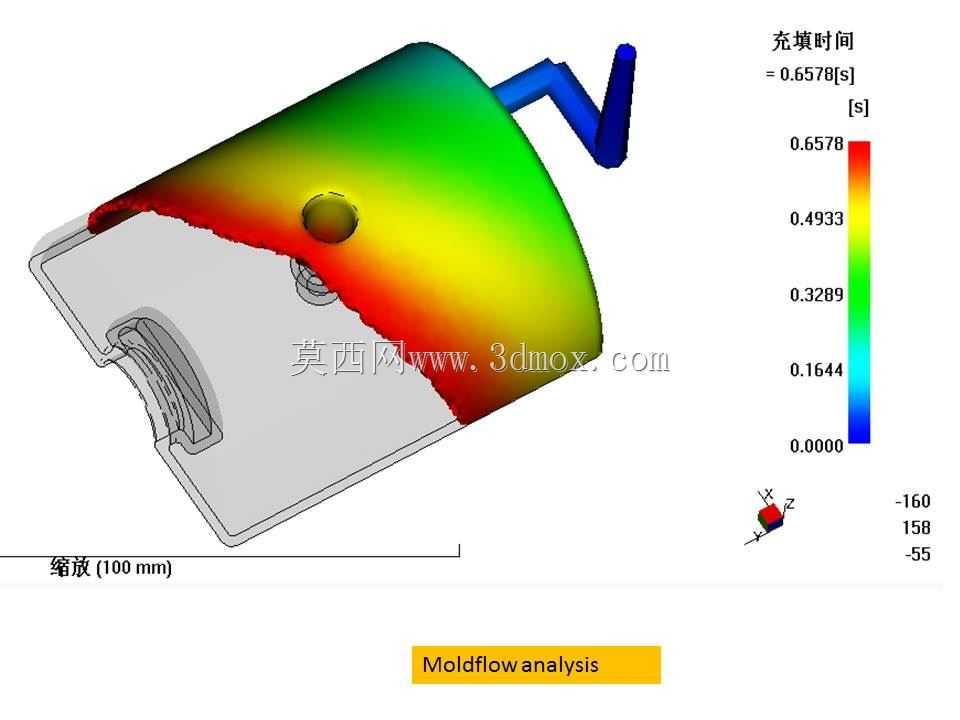

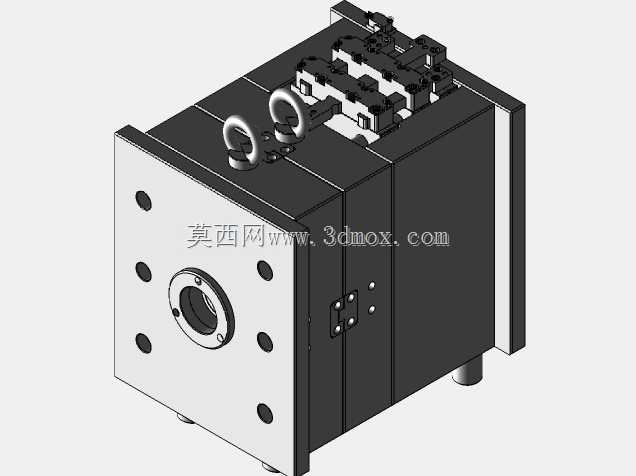

这套三次顶出结构主要应用于带有复杂倒扣、深腔薄壁特征的注塑件生产场景，常见于消费电子外壳、精密医疗器械零部件、汽车内饰功能件的注塑加工环节，解决常规单次、二次顶出无法顺利完成复杂结构件脱模的行业痛点，避免脱模过程中出现塑件顶白、变形、卡扣断裂等质量缺陷。在实际注塑生产中，普通顶出结构面对带有多层倒扣、内壁嵌有凸台结构的塑件时，往往会因为脱模行程不足、脱模力分布不均导致产品不良率居高不下，而这套三次顶出机构通过分级释放脱模阻力，能够让塑件在脱模过程中逐步与模具型腔、型芯分离，大幅降低脱模瞬间的应力集中问题。从功能特性来看，这套顶出系统分为三级动作逻辑：第一级顶出先带动型腔板与主型芯分离，完成塑件外表面的初步脱离，此时塑件包裹在小型芯上随顶出板同步移动；第二级顶出动作触发后，顶出块将塑件从内层小型芯上推出一段距离，释放内壁倒扣的抱紧力；第三级顶出则通过顶针将塑件完全推离模具，完成整个脱模流程，每一级顶出的行程都经过精准计算，既保证动作衔接顺畅无卡滞，又避免行程过长导致模具结构冗余。设计过程中重点考量了顶出力的均匀分布，针对薄壁区域特意加大了顶块的接触面积，防止顶出时塑件表面出现顶痕，同时配合模流分析的填充时间数据，优化了浇口位置与冷却水路布局，让熔体填充末端的排气效果更顺畅，减少填充不足、熔接痕等成型缺陷。在安装边界上，整套模架采用标准模胚尺寸适配，顶出杆的排布位置避开了模具内部的冷却水路、锁紧机构的安装空间，三级顶出的触发机构采用内置式机械扣机结构，不需要额外外接液压或气动驱动元件，能够直接适配常规卧式注塑机的安装参数，不需要对设备进行额外改造即可投入生产。外形尺寸上，整套模具的闭合高度、开模行程都匹配主流吨位注塑机的技术参数，顶出系统的所有滑动部件都设计了自润滑结构，减少长期生产过程中的磨损量，延长模具的维护周期与使用寿命，在量产场景下能够稳定实现复杂结构塑件的自动化脱模，大幅提升生产效率，降低人工取件的安全风险与产品不良损耗。
