等速驱动传动轴结构设计

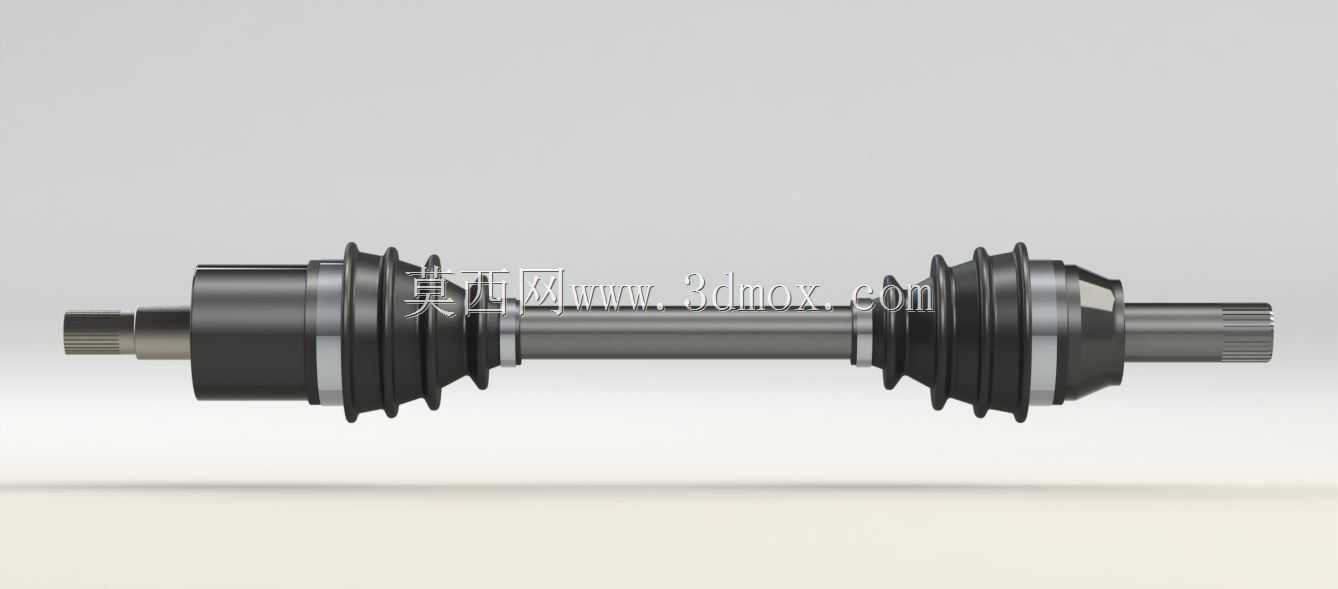

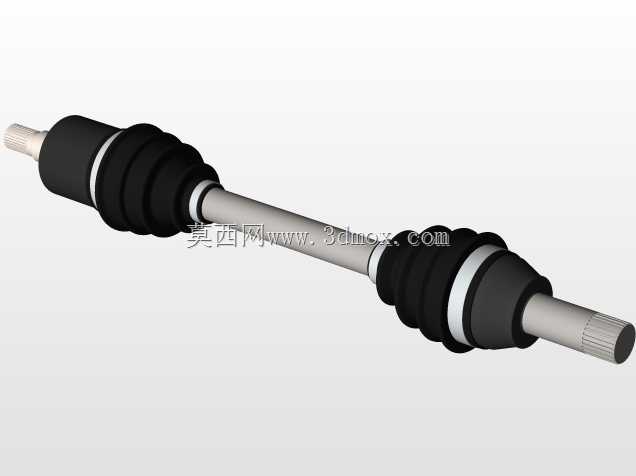

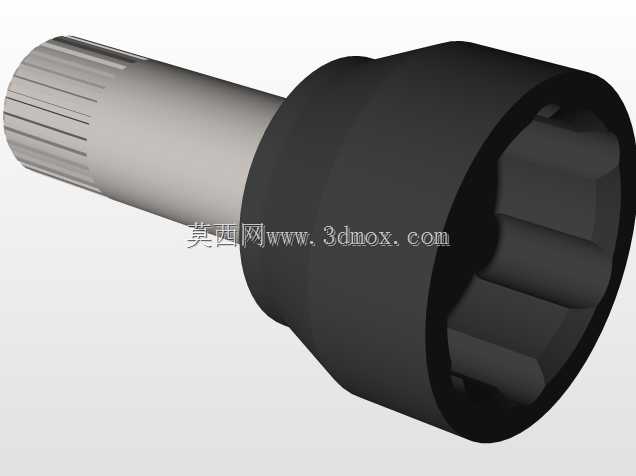

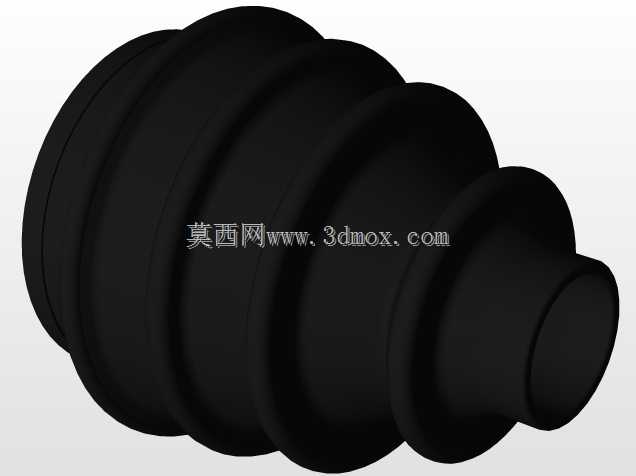

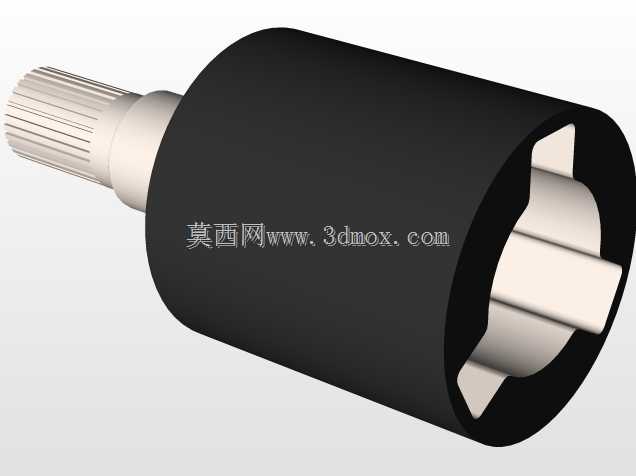

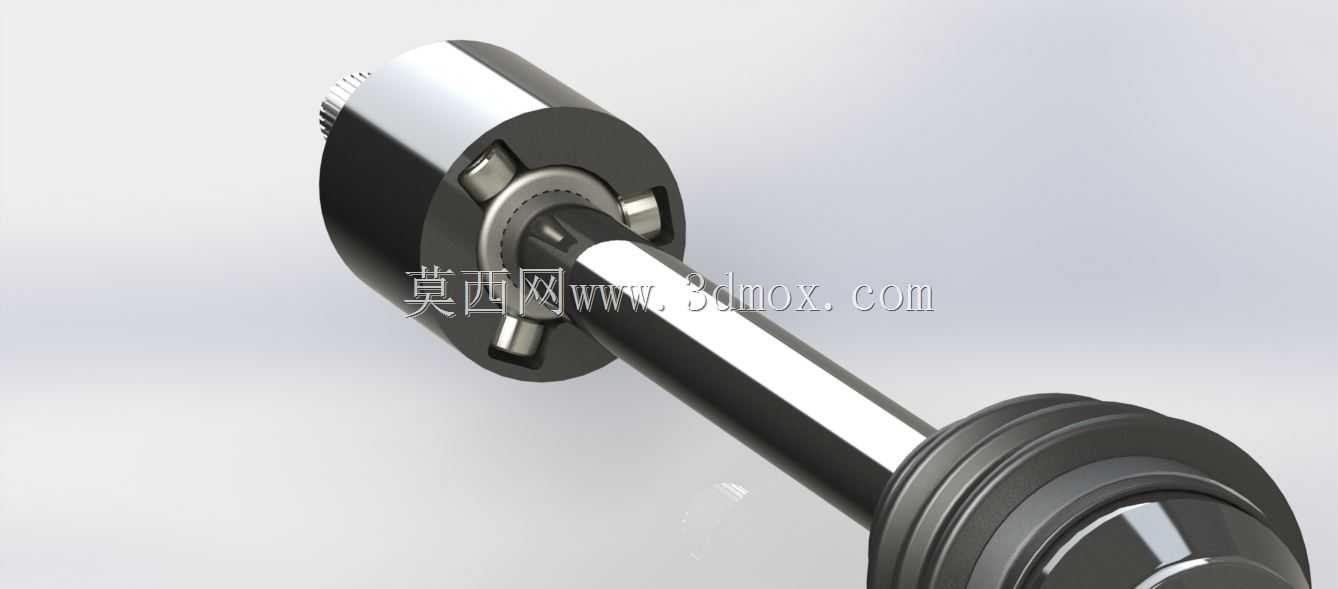

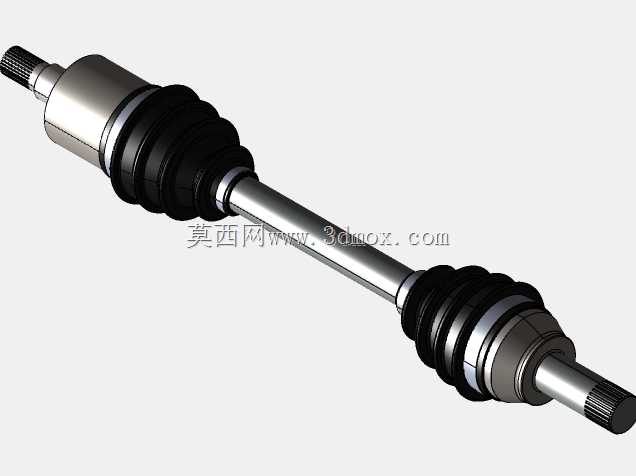

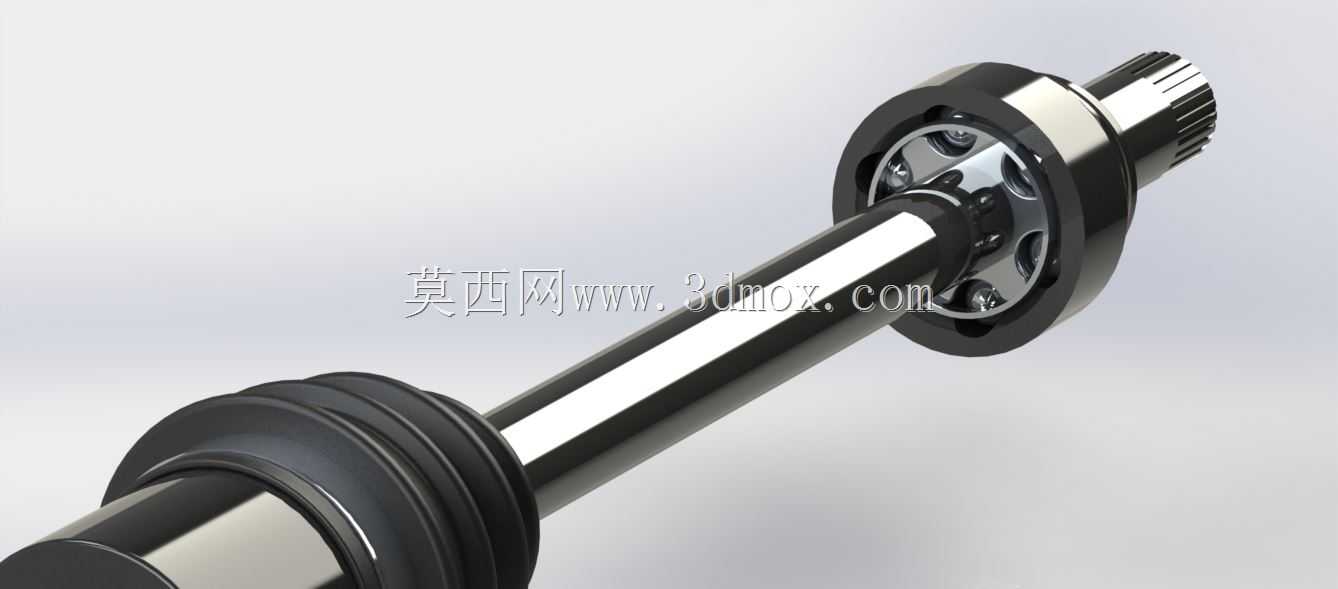

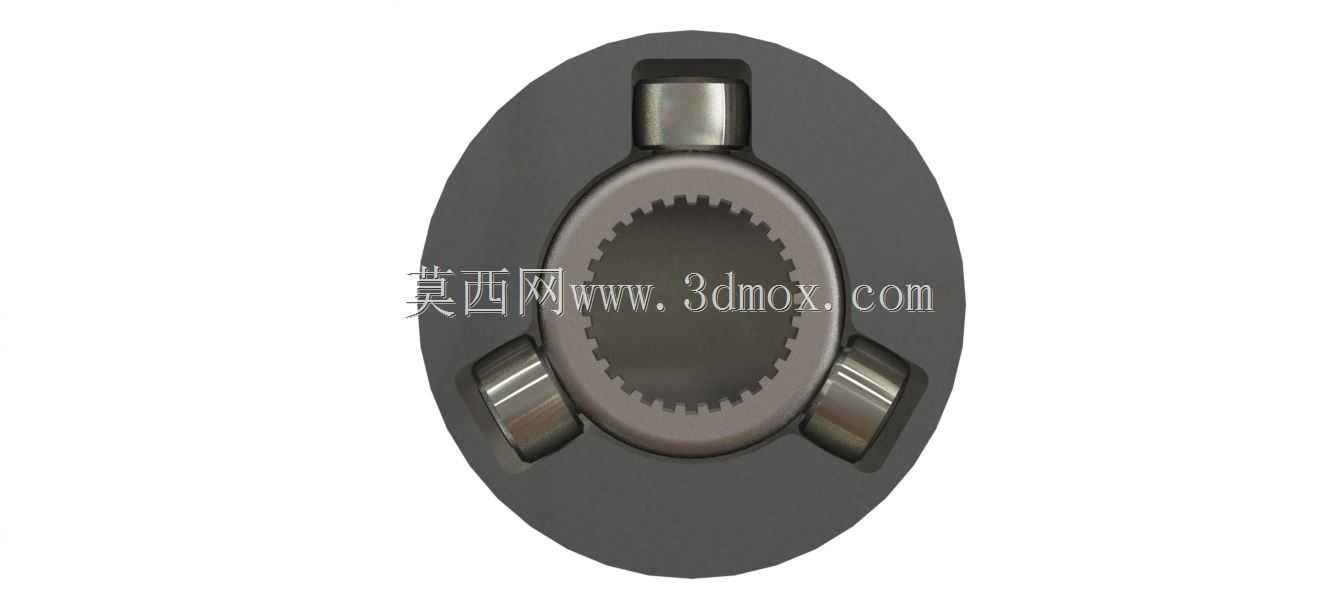

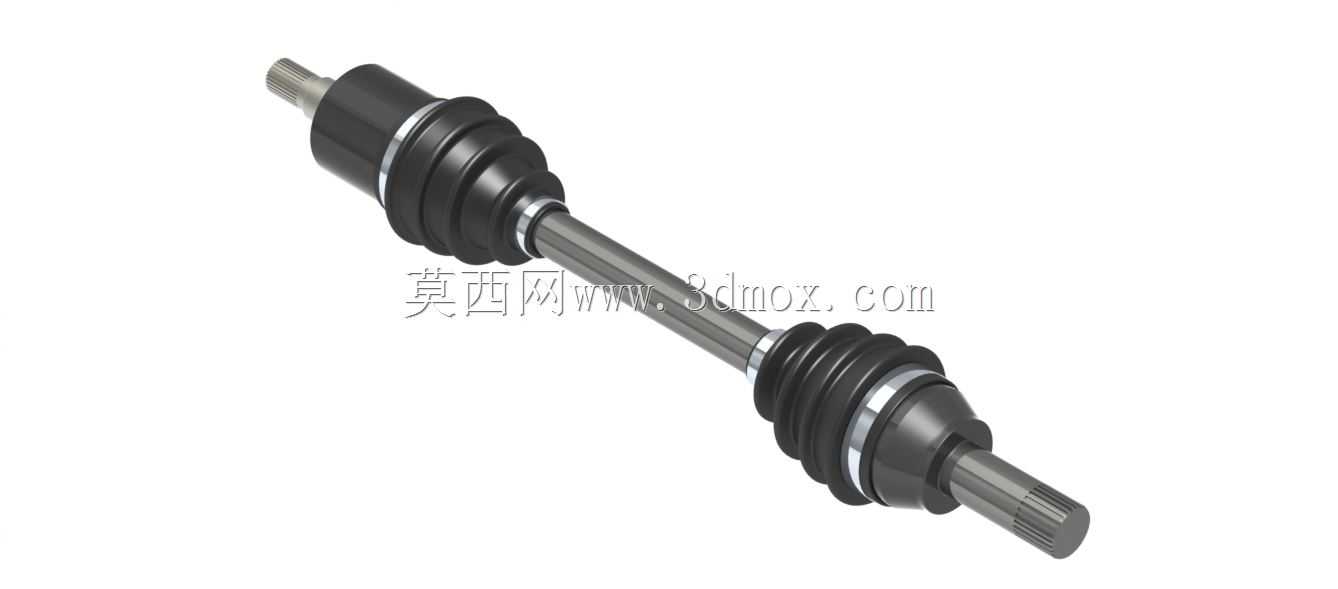

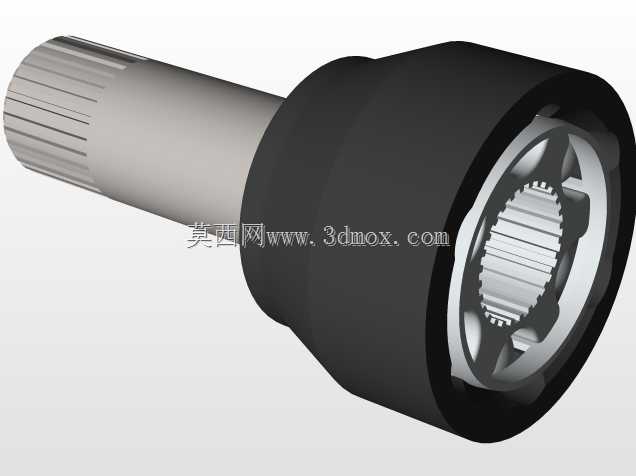

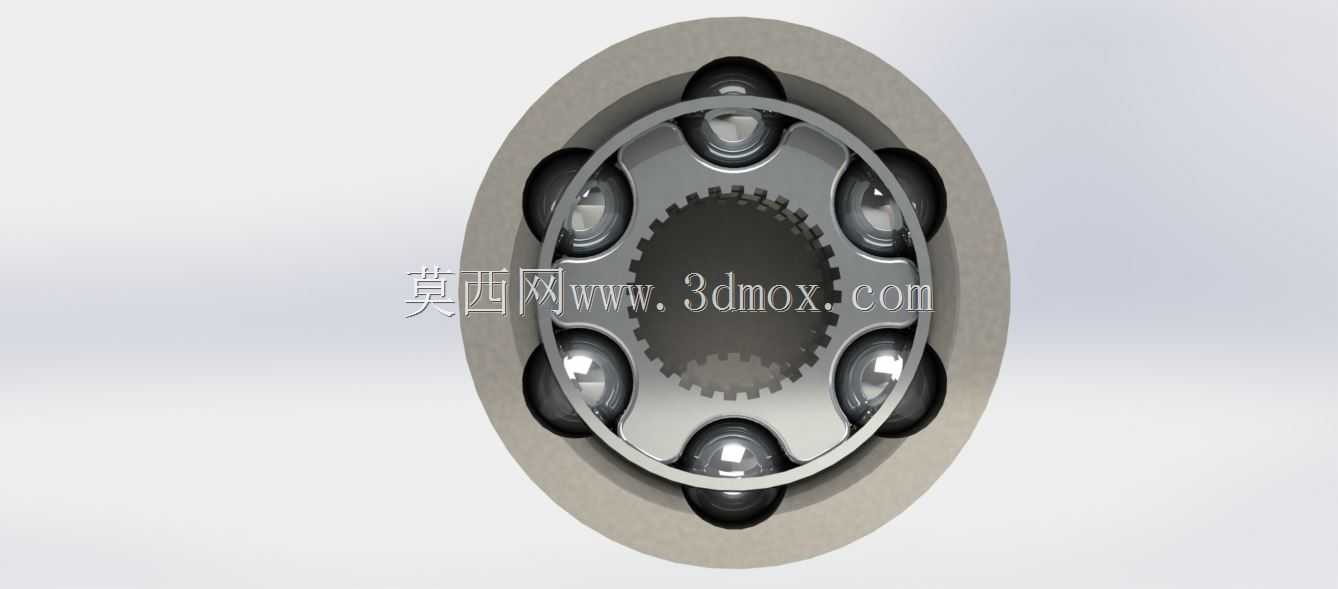

该传动轴主要应用于前置前驱车辆的底盘动力传输场景，同时也可适配部分小型工程作业车辆、特种巡检设备的轮边动力传递环节，核心作用是将差速器输出的旋转动力稳定传递至驱动轮，在悬架跳动、车轮转向带来的轴间夹角、长度持续变化工况下，始终保持动力传递的等速特性，避免动力输出出现转速波动、扭矩损耗异常的问题。从功能特性来看，轴体两端配置的固定式与滑移式等速万向节，可分别适配车轮转向时的大角度摆转需求，以及悬架上下跳动时的轴向长度补偿需求，外层的波纹防尘护套采用耐油耐老化的柔性结构设计，能够完全阻隔外界泥沙、水汽侵入万向节内部的润滑腔，同时留存内部的润滑脂不发生泄漏，保障万向节钢球与滚道长期处于良好润滑状态，降低运行磨损与异响概率。设计过程中首先围绕动力传递的额定扭矩阈值确定轴杆的直径与材质选型，采用中空轴杆结构在保证抗扭强度的前提下降低整体转动惯量，减少动力传递过程中的惯量损耗；两端万向节的钢球滚道型面经过型线优化，确保在最大摆角范围内钢球始终处于等速传动平面，消除普通十字轴万向节存在的转速不等率问题，降低传动过程中的振动与冲击。安装边界方面，轴体两端的花键参数分别匹配差速器侧花键套与轮毂侧花键孔的配合公差，固定端万向节的最大摆角可满足车轮全转向角度的活动余量，滑移端的轴向滑移行程覆盖悬架满载、空载以及极限跳动状态下的长度变化范围，轴体中间的光滑杆段预留足够的安全间隙，避免车辆运行过程中与周边悬架摆臂、制动管路、车身护板发生运动干涉，整体装配无需额外定制转接部件，可直接适配对应车型的底盘安装点位，日常维护仅需定期检查防尘护套的完好状态即可，大幅降低后期运维的成本与操作难度。
