等速万向节钢球保持架传动结构

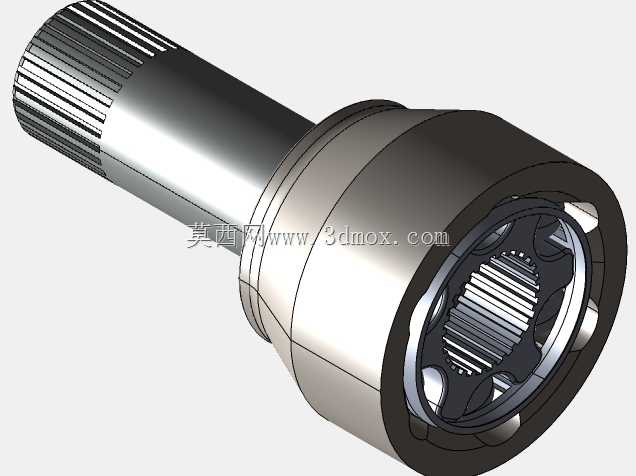

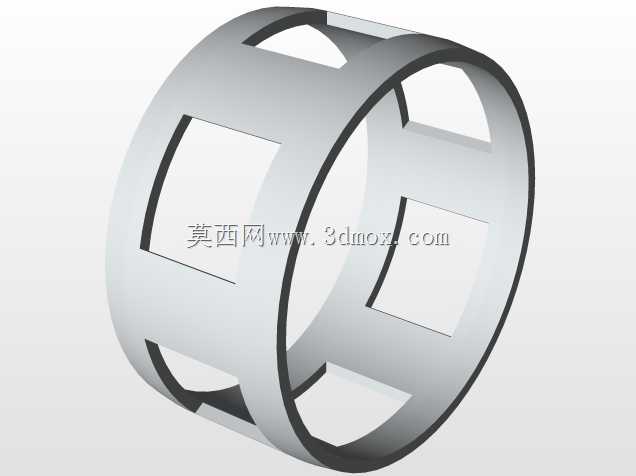

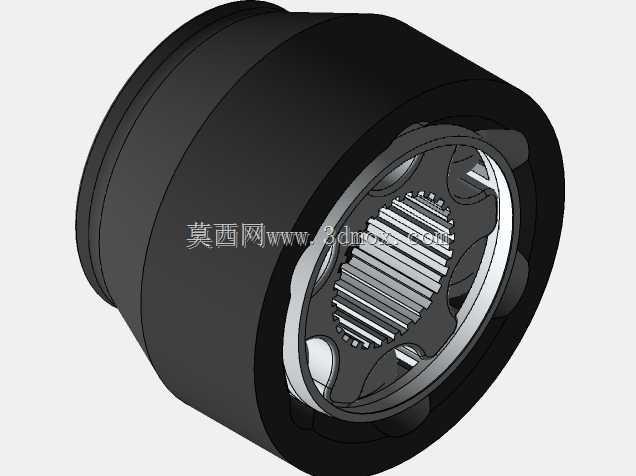

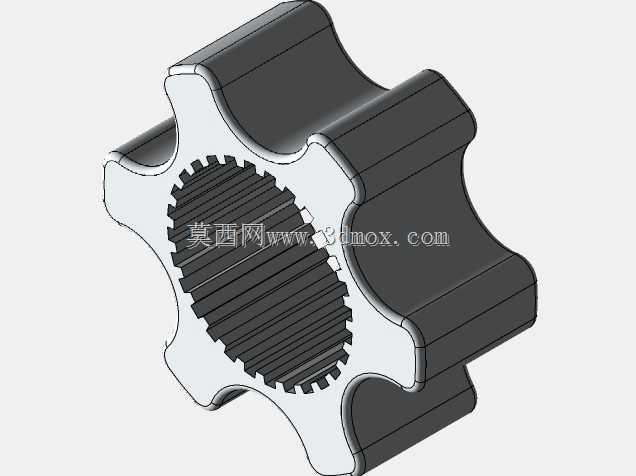

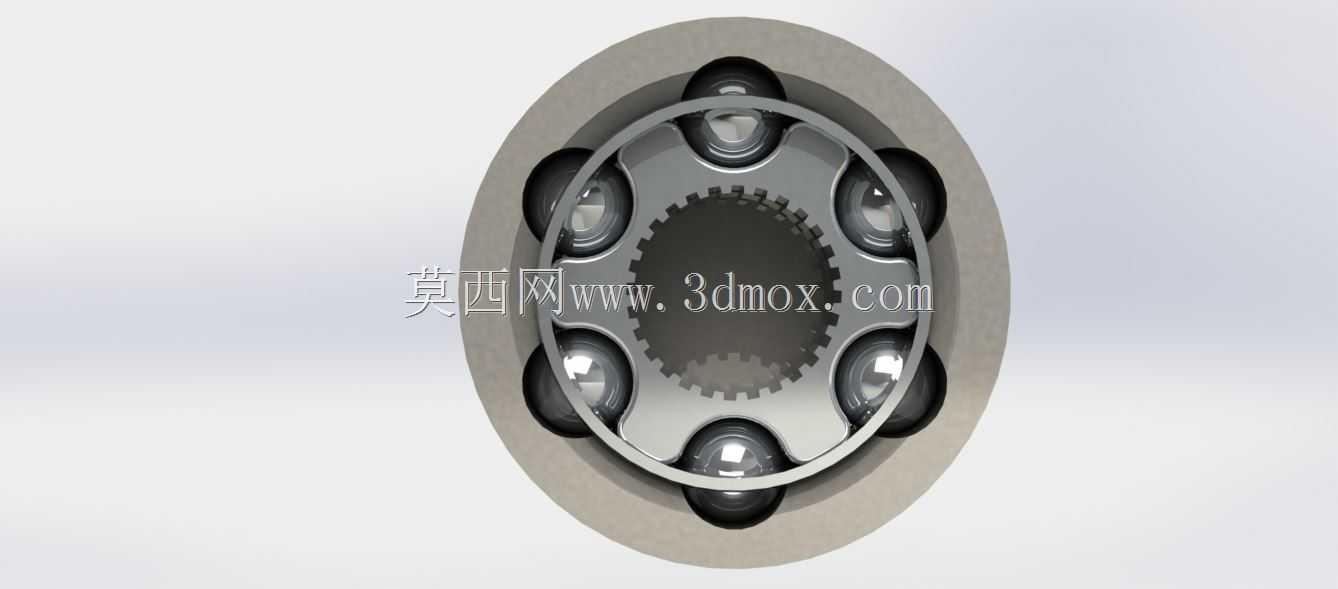

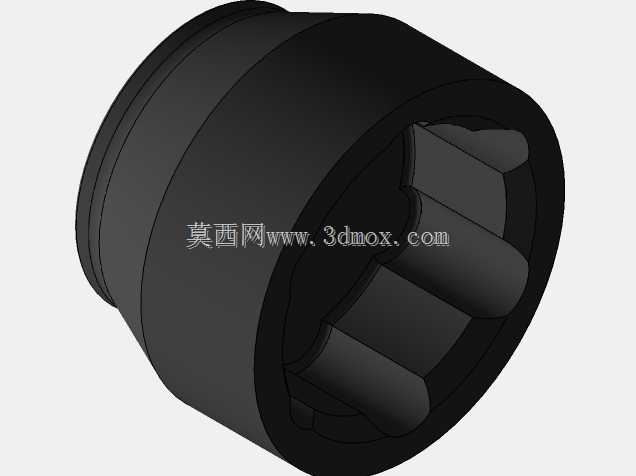

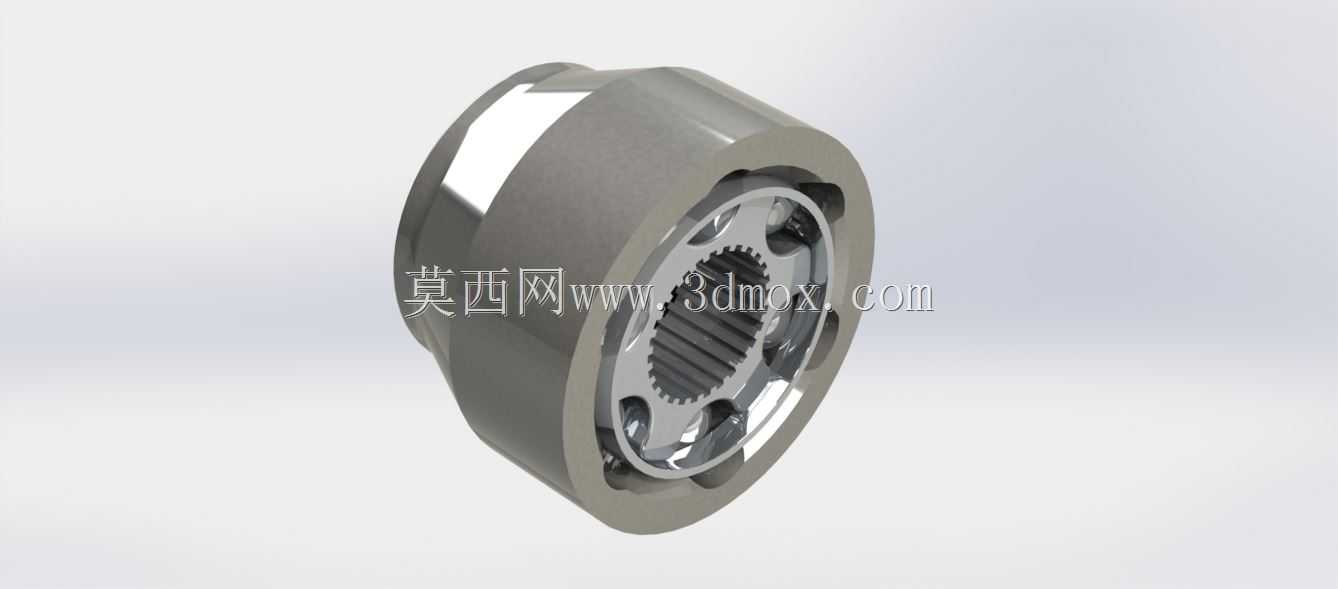

该结构为前置前驱车辆驱动系统核心传动部件，主要应用于乘用车辆、商用车辆的转向驱动桥半轴端，负责在车轮跳动、转向摆角变化的工况下，持续将变速器输出的动力平稳传递至轮毂，全程保障输入轴与输出轴转速始终相等，避免普通十字轴万向节存在的转速波动问题，降低传动过程中的附加载荷与振动冲击，提升整车行驶平顺性与传动部件使用寿命。在日常行驶场景中，车轮随路面起伏产生上下跳动、随转向操作产生最大四十余度的摆角时，该结构可通过内部组件的相对滑动与滚动，始终维持稳定的动力传递路径，不会出现传动卡滞、转速差引发的车身抖动问题，适配城市铺装路面、非铺装颠簸路面等多场景行驶需求。该结构主要由外侧钟形壳、内侧星形套、周向均布的传动钢球、球笼式保持架四个核心部分组成，钟形壳内壁加工有六段均匀分布的弧形滚道，星形套外壁对应加工有同曲率弧形滚道，每组滚道之间夹持一颗高精度传动钢球，保持架通过内外球面的配合定位，将所有钢球约束在固定的分度圆周上，确保无论两轴夹角如何变化，所有钢球始终处于两轴夹角的平分面上，从机械原理层面消除传动过程中的转速差，实现等速传动。设计过程中，首先根据整车动力输出扭矩、最大允许转向摆角、半轴安装空间边界确定核心参数，钟形壳外端法兰匹配轮毂安装孔位，内端滚道曲率半径结合钢球直径、最大摆角范围计算得出，保证钢球在滚道内滚动时无卡滞、无应力集中；星形套内花键参数匹配半轴花键规格，确保扭矩传递过程中花键配合面受力均匀，避免偏载引发的齿面磨损；保持架的窗口分度精度直接影响钢球的定位精度，设计时严格控制窗口周向分度误差、窗口与钢球的配合间隙，既保证钢球可在窗口内自由滚动，又避免间隙过大导致钢球窜动引发传动异响。安装边界方面，该结构整体为回转类部件，最大外径匹配转向节内孔安装尺寸，轴向长度结合半轴总成长度、悬架跳动行程确定，外端法兰连接面到钢球中心的距离匹配轮毂轴承安装位置，内端星形套花键有效长度匹配半轴插入深度，确保整车装配时无需额外调整即可适配周边转向节、减震器、下摆臂等部件的运动空间，不会在车轮上下极限跳动、最大转向角度时与周边部件发生运动干涉。各组件的材料选型匹配受力特性，钟形壳、星形套采用高碳铬轴承钢经渗碳淬火处理，滚道表面硬度达到高耐磨要求，芯部保留足够韧性承受冲击载荷；传动钢球采用高精度轴承钢球，圆度误差控制在微米级，降低滚动过程中的摩擦阻力与磨损；保持架采用合金结构钢经表面硬化处理，兼顾结构强度与耐磨性能，可承受钢球传递的周向分力与轴向定位力。
