星型排布气动六缸摇臂动力装置

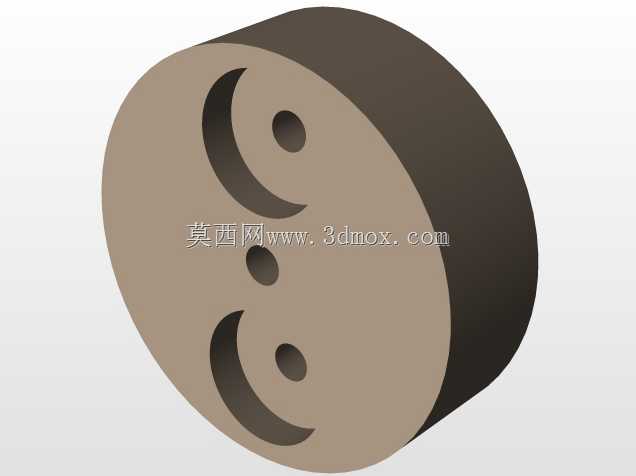

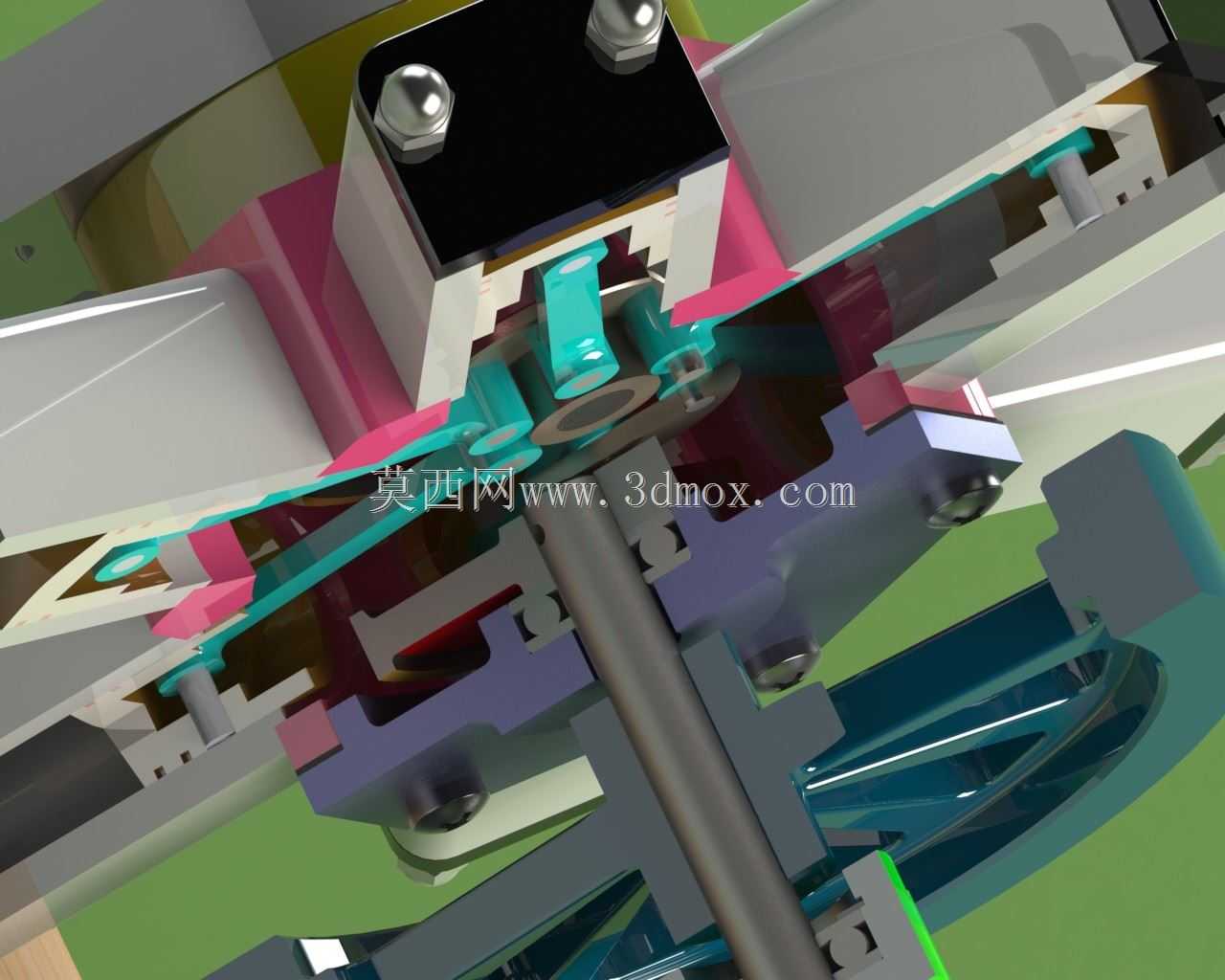

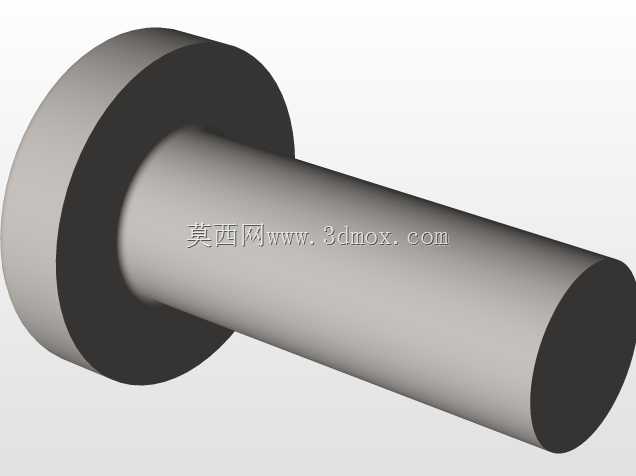

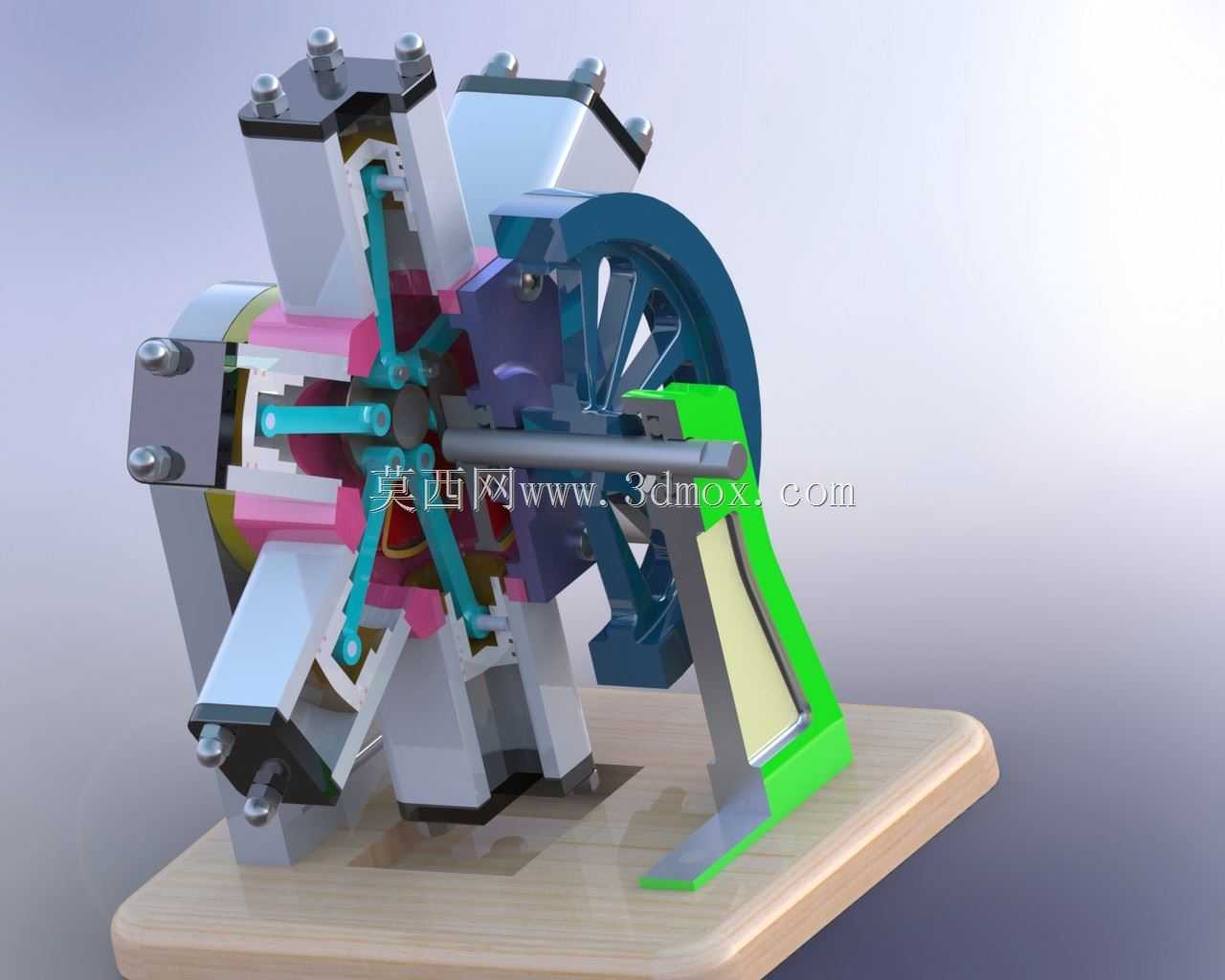

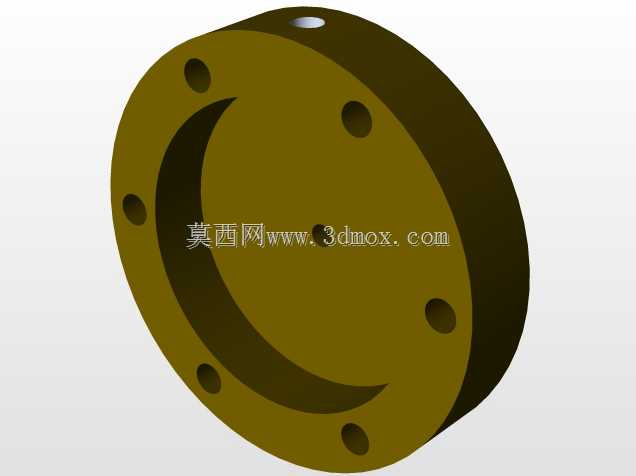

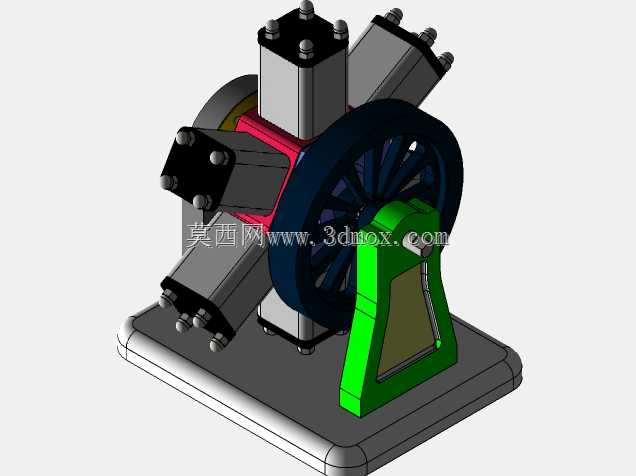

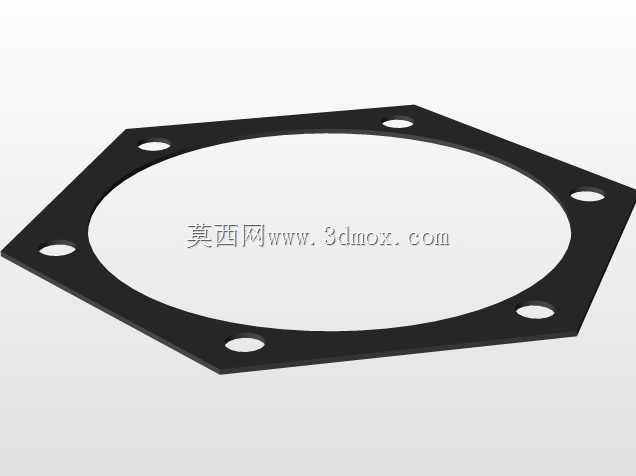

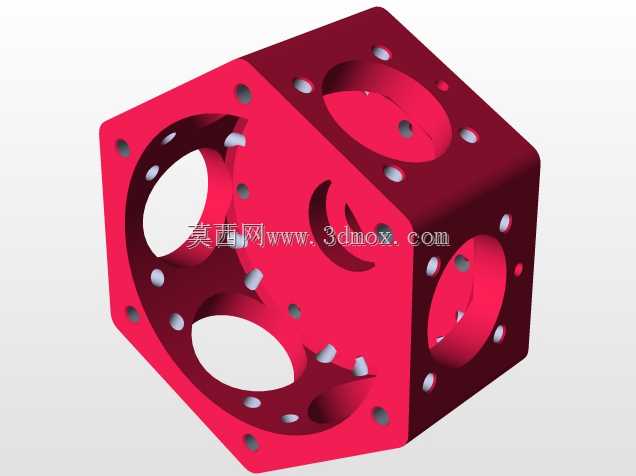

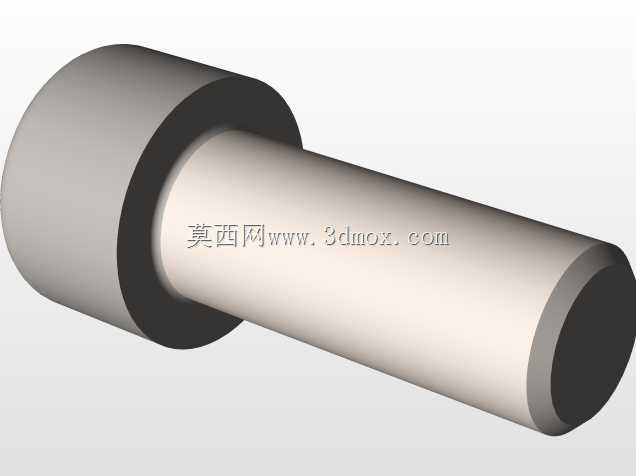

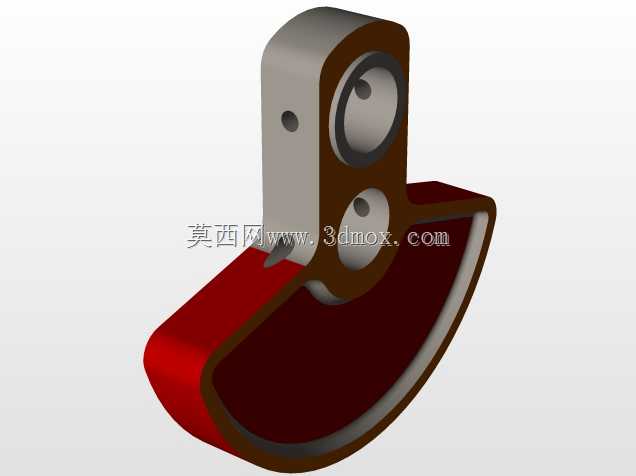

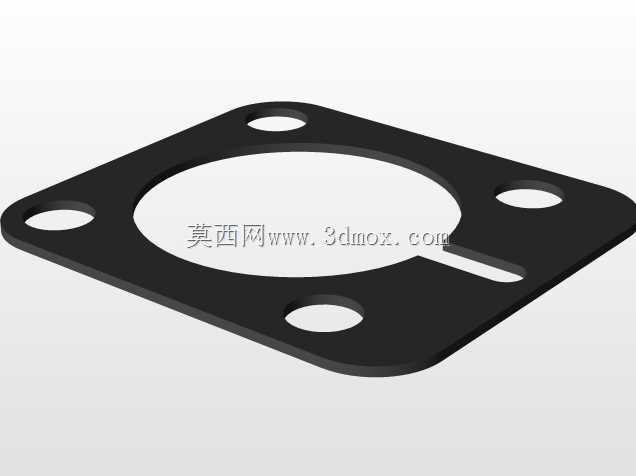

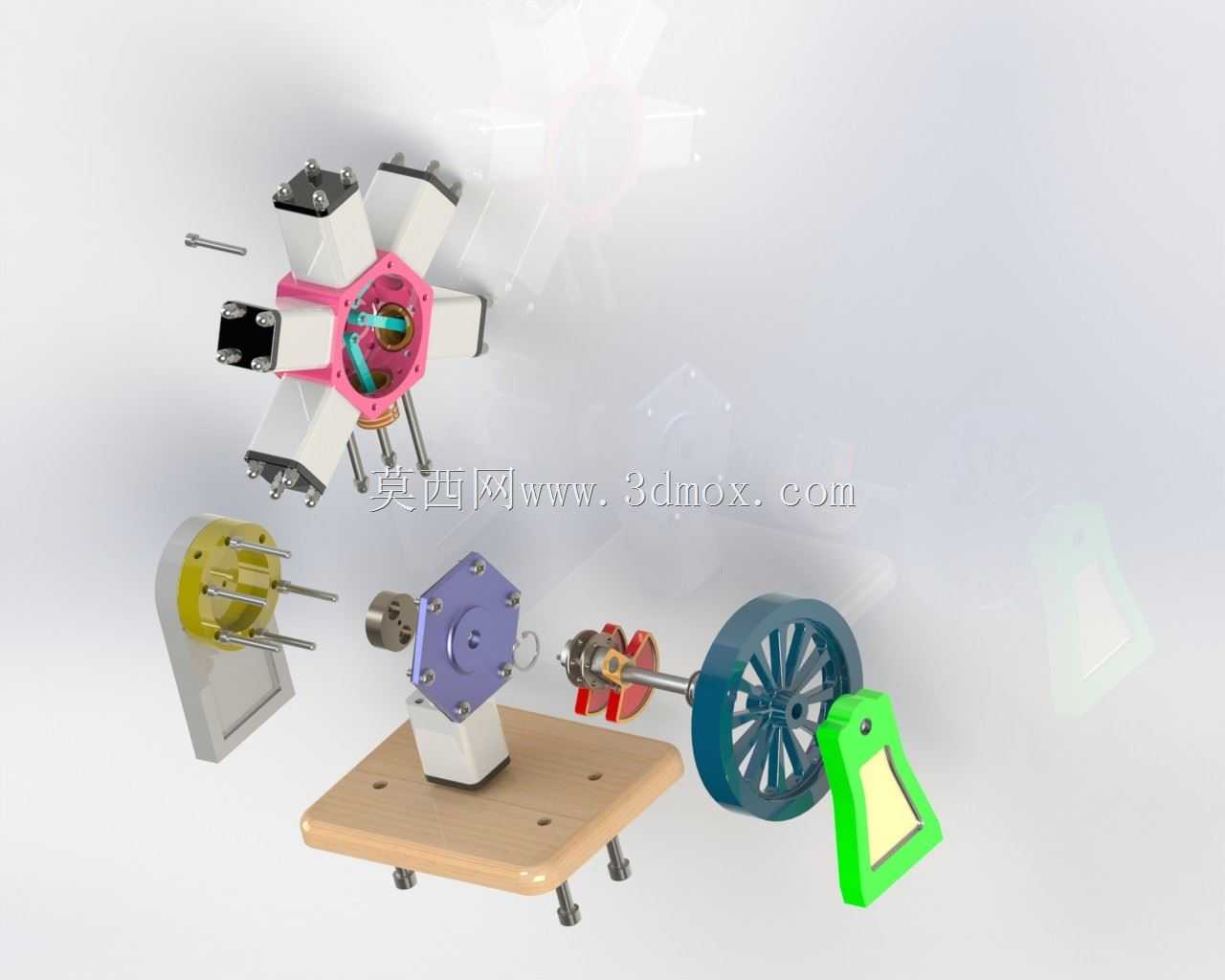

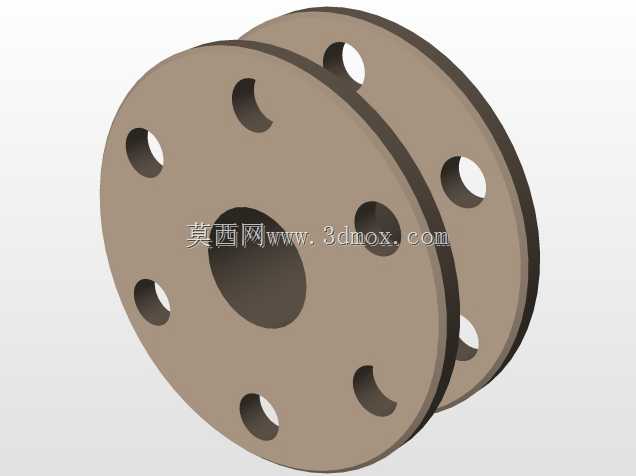

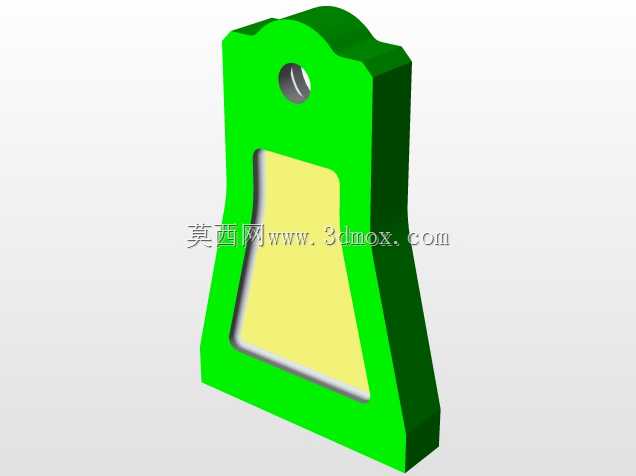

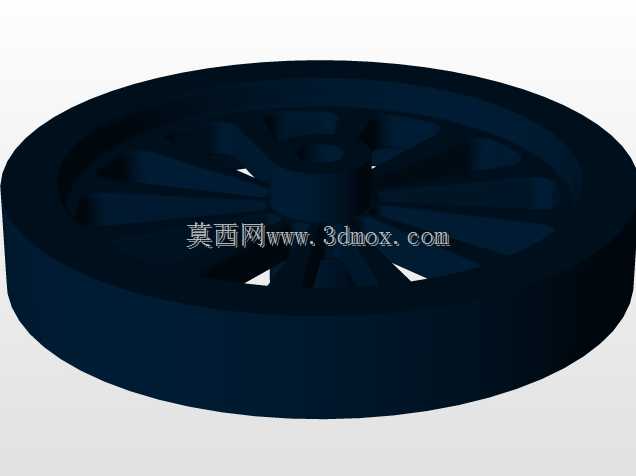

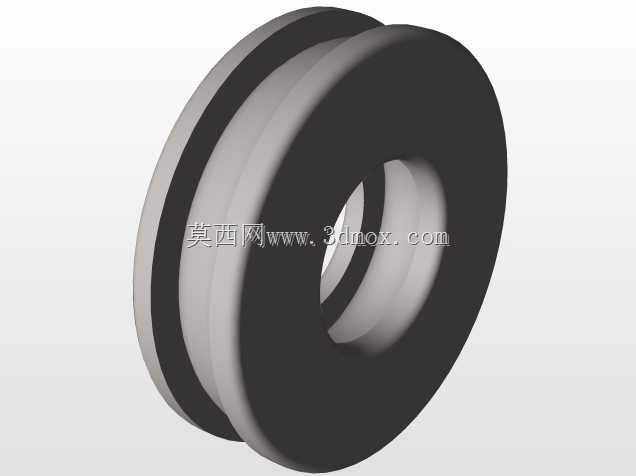

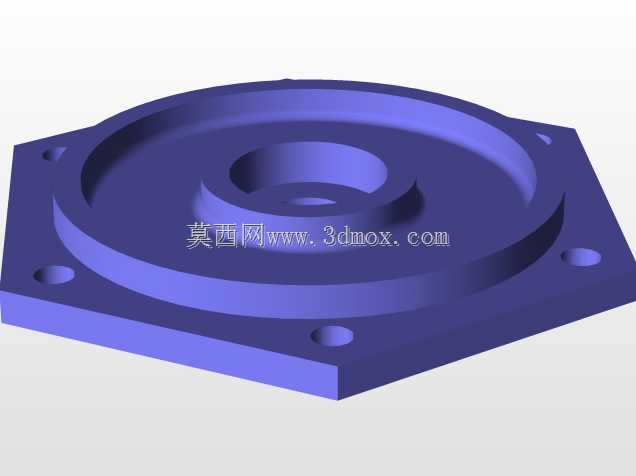

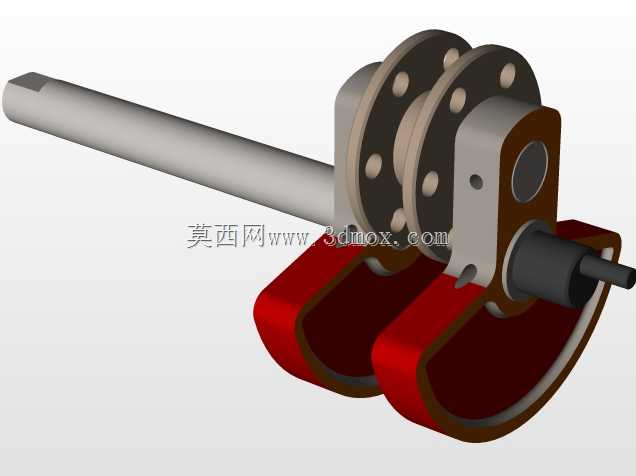

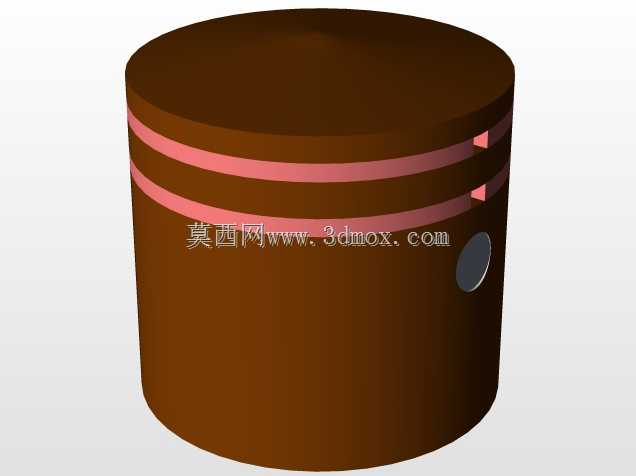

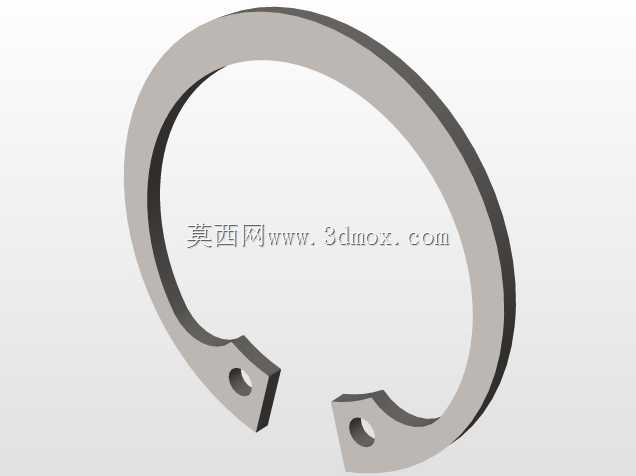

这款星型布局的气动六缸摇臂动力装置，主要面向教学演示、小型气动动力输出场景以及机械原理科研验证领域使用，可作为低负载自动化设备的动力源，也能作为高校机械专业讲解内燃机结构、气动传动逻辑的具象化演示教具，替代传统燃油发动机模型完成无燃料、低噪音的原理展示，适配实验室、教学展厅、小型气动工具动力供给等多种场景。装置采用六组气缸环绕中心主轴的星型排布设计，这种布局能让六个气缸的动力输出在圆周方向均匀分布，大幅降低主轴运转时的径向跳动，让动力输出更平顺，同时相比直列排布的同缸数动力装置，整体径向尺寸更紧凑，轴向安装长度更短，能适配安装空间局促的小型设备舱位。核心动力传递依靠摇臂组件完成，每个气缸的活塞推杆都与对应摇臂铰接，将活塞的直线往复运动通过摇臂的摆动转化为中心曲轴的旋转运动，摇臂铰接点都做了耐磨衬套预留设计，可在实际加工装配时镶嵌铜质衬套降低运转磨损，延长装置的整体使用寿命。每个气缸都独立设置了进排气通路结构，可通过外接气动控制阀组实现各气缸的顺序供气，精准控制动力输出的转速与扭矩，缸体与中心曲轴箱采用螺栓紧固连接，方便后期拆解维护与内部零件更换。装置底部设计了一体化的支撑安装底座，底座预留了多个螺栓安装孔，可直接通过螺栓固定在工作台面或者设备安装机架上，安装边界清晰，底座与主机架之间设置了加强筋结构，能抵消主轴高速运转时产生的振动，避免装置运行时出现移位或共振问题。整体外形采用外露式结构设计，所有传动部件、气缸组件都清晰可见，能让观察者直观看到动力从气动推力到旋转运动的完整传递过程，完全满足教学演示的可视化需求。在设计过程中，每个零件都预留了合理的公差配合间隙，活塞与缸壁之间预留了密封件安装槽位，可根据实际使用需求加装密封圈提升气缸气密性，摇臂与曲轴的连接位置做了润滑通道预留，可定期加注润滑脂降低传动摩擦阻力，让装置运转更顺畅。
