单缸动力单元后部壳体结构设计

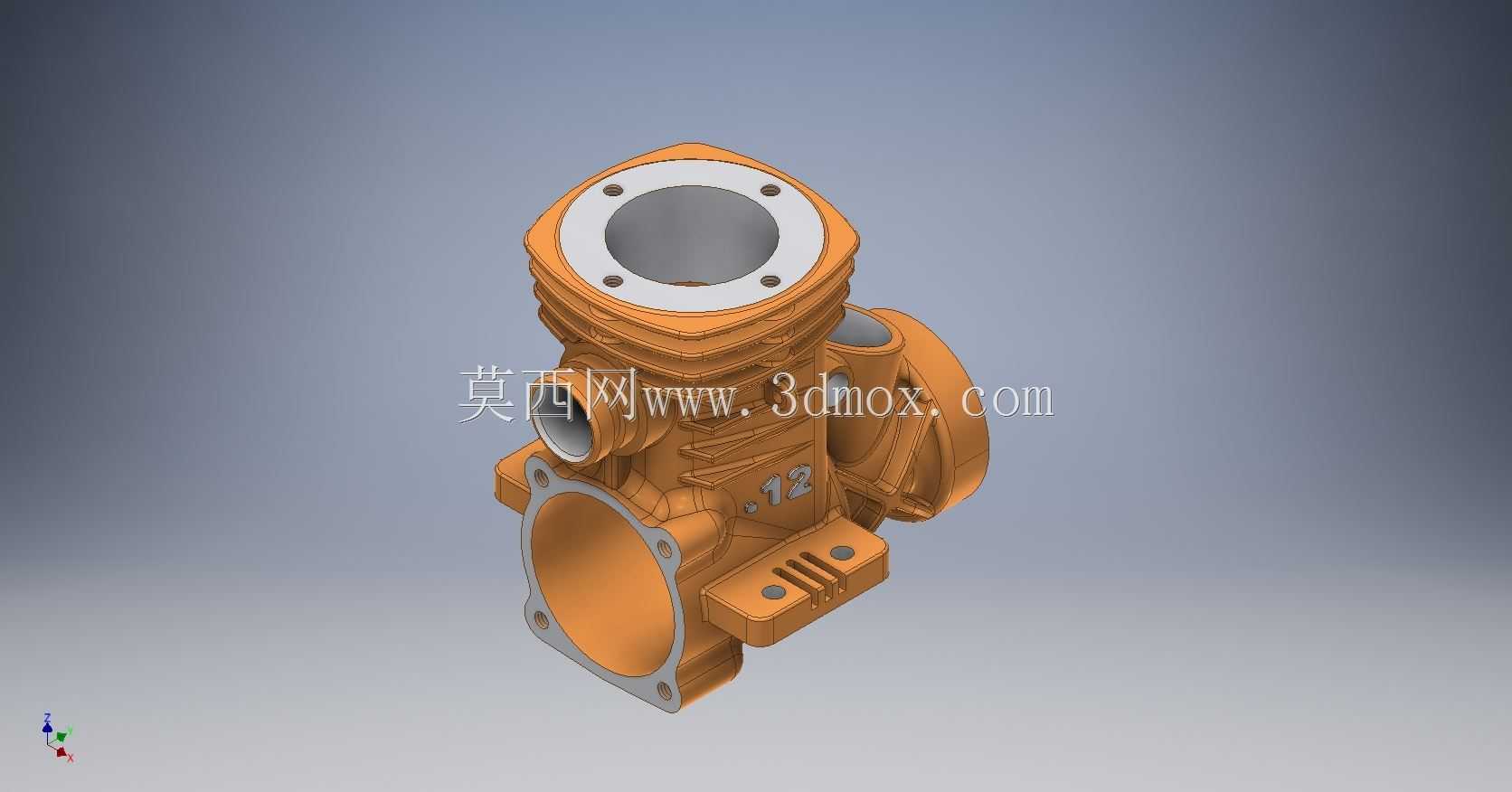

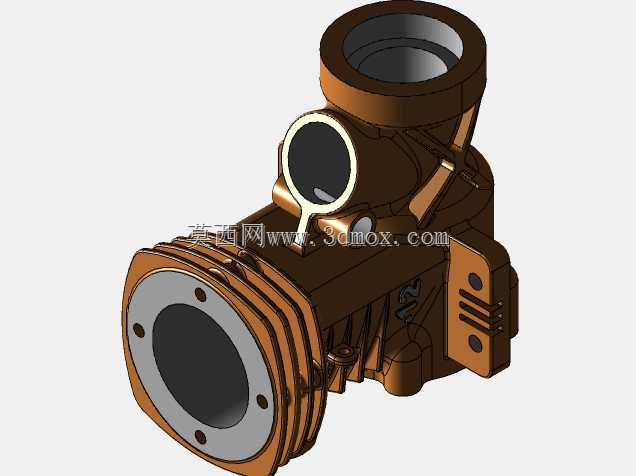

该壳体作为小型内燃动力单元的后部承载构件，主要应用于通用小型汽油机、摩托车动力总成、园林机械动力端以及小型农用作业设备的动力输出区段，是动力单元核心的承载与密封构件，承担着容纳曲柄连杆机构运动空间、集成冷却散热流道、衔接缸体与传动侧端盖、固定外部附属管路与安装支点的多重作用。在实际设备运行过程中，该壳体需要持续承受缸内燃烧爆发压力传递的交变载荷、曲柄连杆机构高速往复运动产生的振动冲击，同时还要阻隔内部润滑油外泄、阻挡外界粉尘杂质进入动力腔室，保障动力单元长期运行的结构稳定性与密封可靠性。从功能特性来看，该壳体采用一体化铸造成型的结构思路，主体承力区域做了不等厚的壁厚设计，缸筒衔接端设置了带螺栓孔的环形安装法兰，法兰端面预留了密封垫片的贴合平面，保证与缸筒组件连接后的密封性能；侧方预留的管路接口可分别衔接进气通路、润滑油道与散热风道，下部的大尺寸敞口结构用于对接传动侧端盖，侧方延伸的安装凸台设置了加强筋结构，用于固定点火组件、导流罩等外部附属部件，表面的散热鳍片结构顺着气流走向排布，能够在设备运行时通过迎面气流带走壳体表面蓄积的热量，避免动力单元过热引发的性能衰减。在设计思路上，该结构优先平衡了承力强度与轻量化需求，所有转角位置均做了铸造圆角过渡，避免应力集中引发的壳体开裂问题，螺栓安装位的凸台高度经过匹配设计，既保证螺栓拧紧后的连接强度，又不会过多增加整体重量；安装边界方面，上部法兰的四个螺栓孔采用等距圆周排布，孔位同轴度公差严格匹配缸筒安装基准，下部敞口端的连接孔位沿着轮廓均匀分布，侧方接口的伸出长度预留了管路安装的操作空间，整体外部轮廓避开了动力总成周边的车架、覆盖件安装位置，能够直接适配对应排量级别的小型动力单元装配需求，不需要额外做结构修改即可完成整机装配，在保障结构强度的前提下，尽可能压缩了不必要的结构冗余，兼顾了制造成本与使用可靠性。
