M10发动机连续可变长度进气歧管结构设计

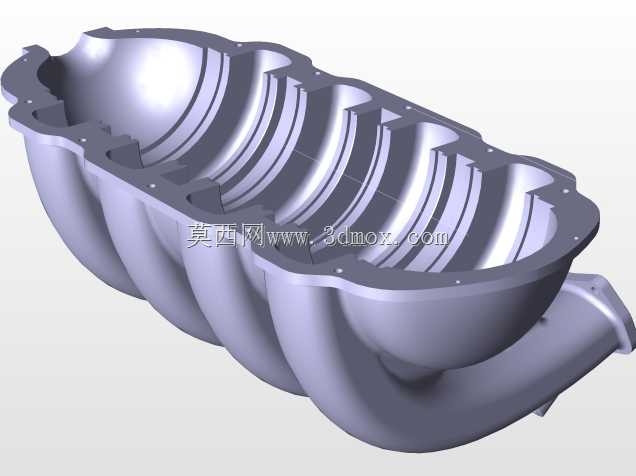

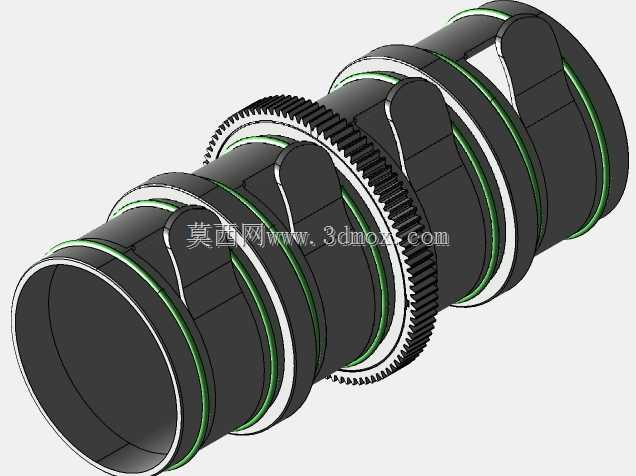

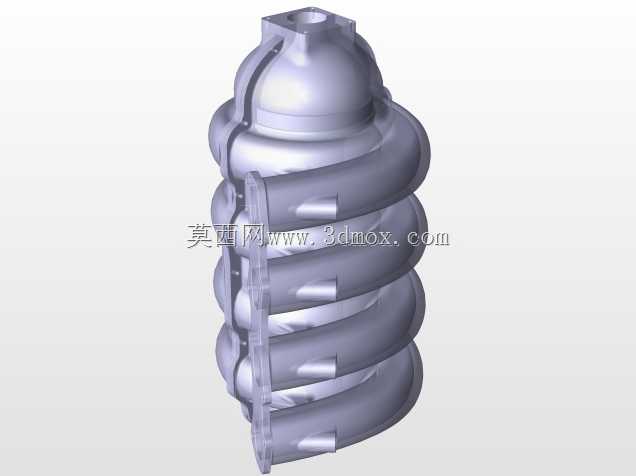

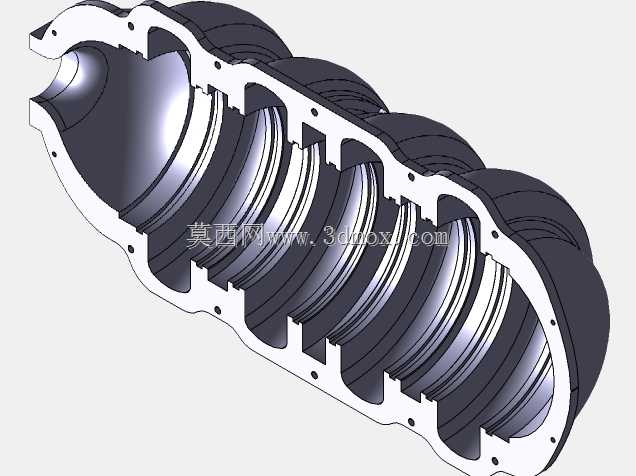

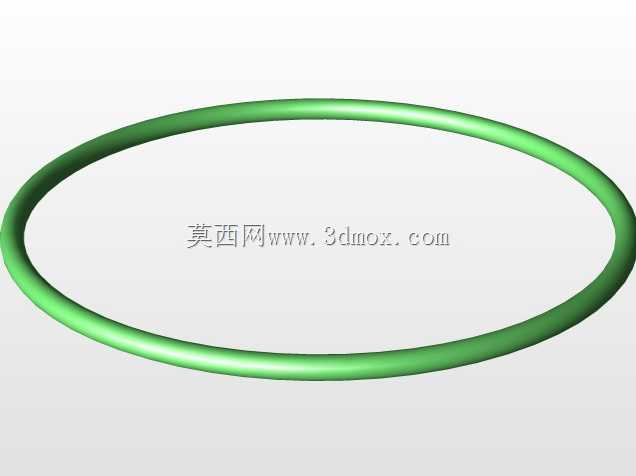

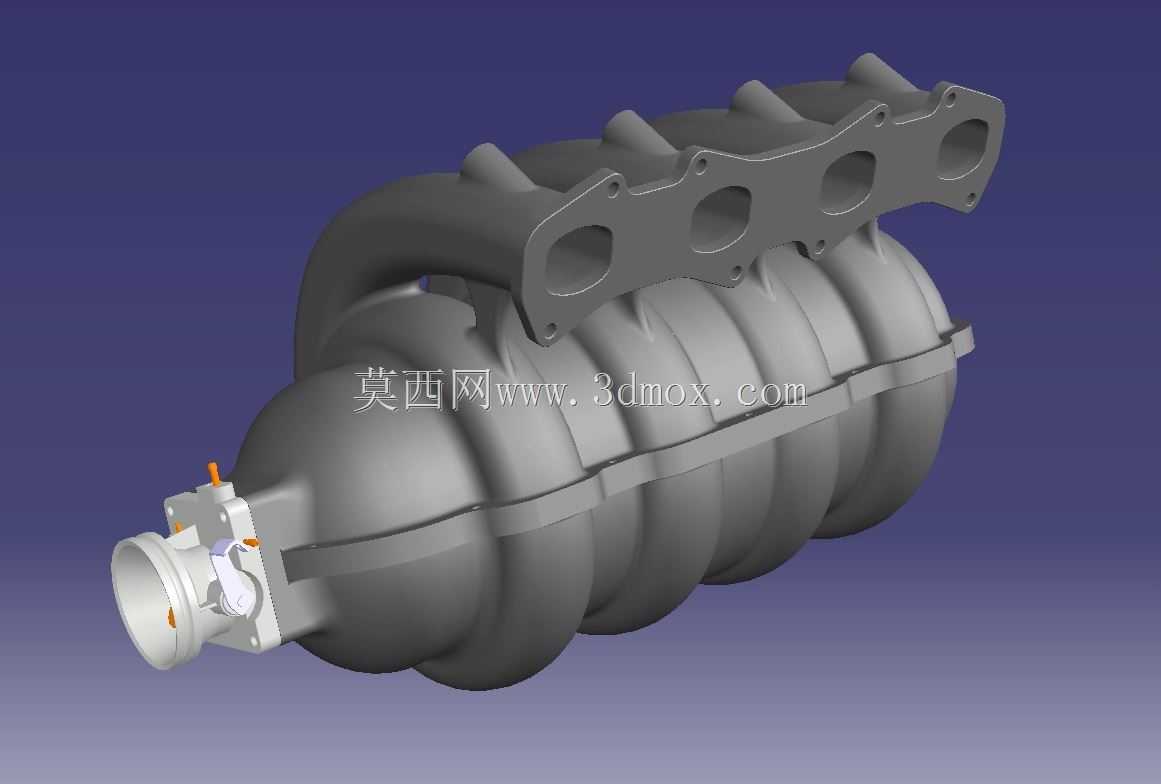

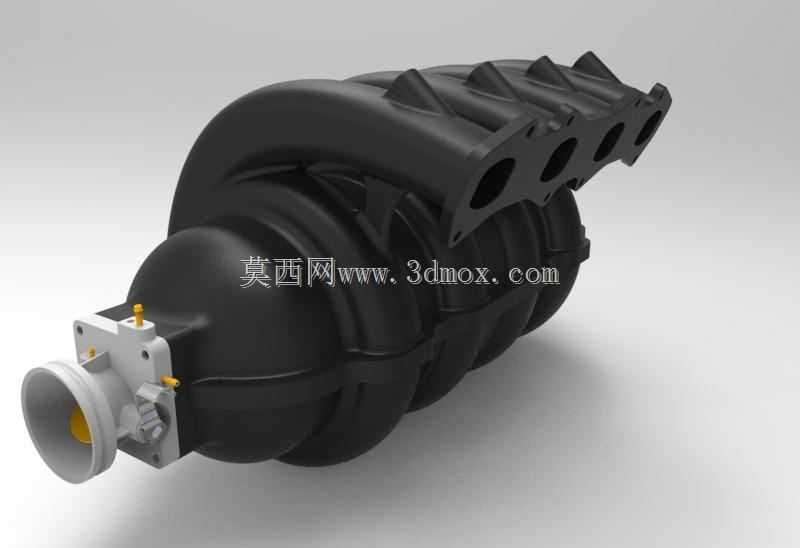

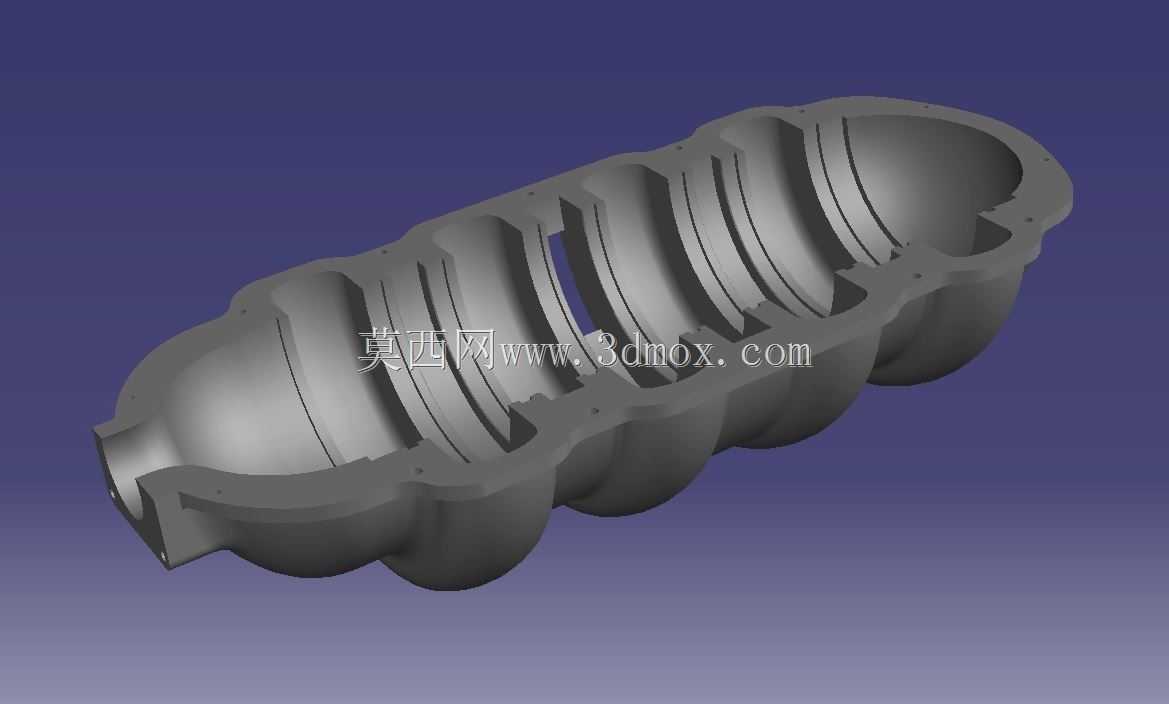

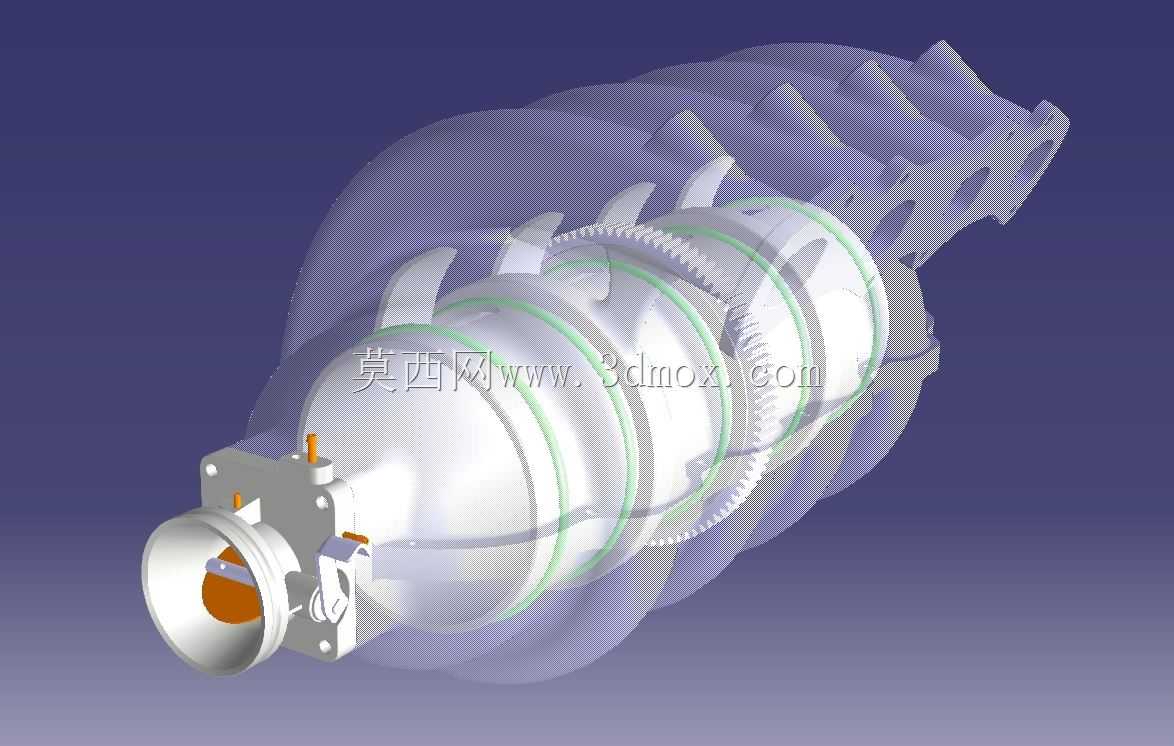

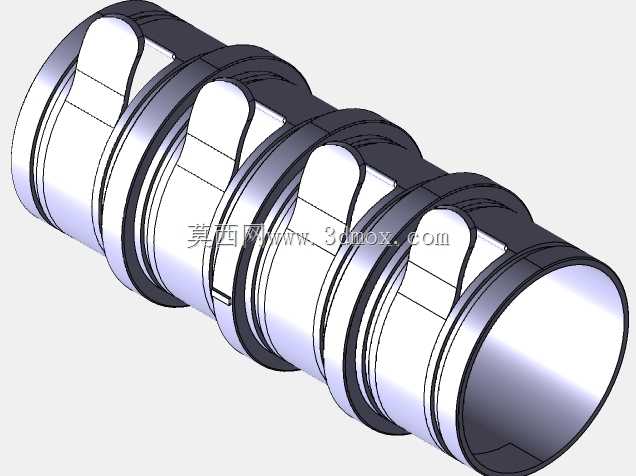

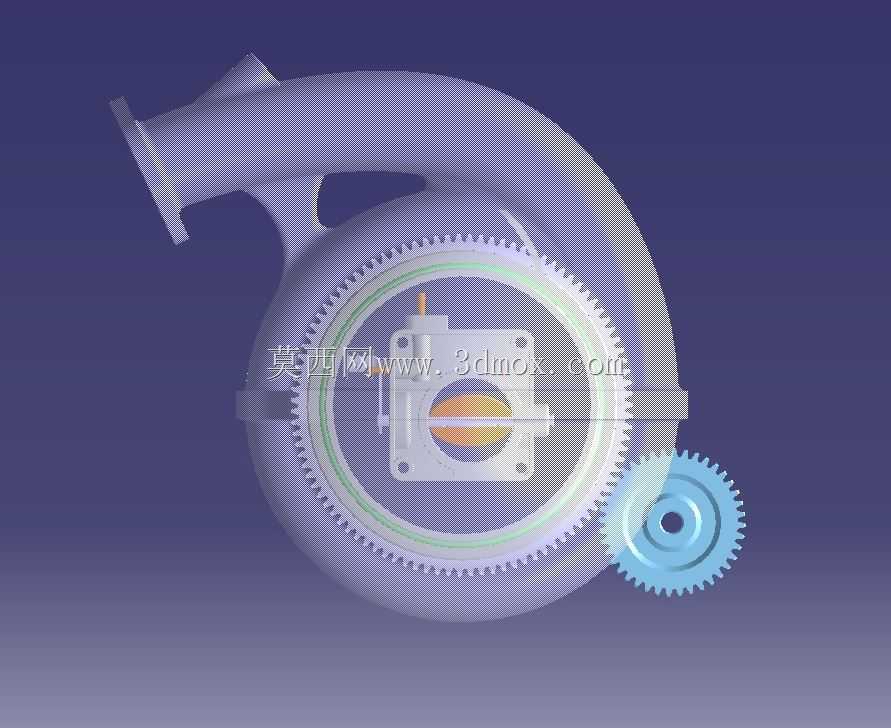

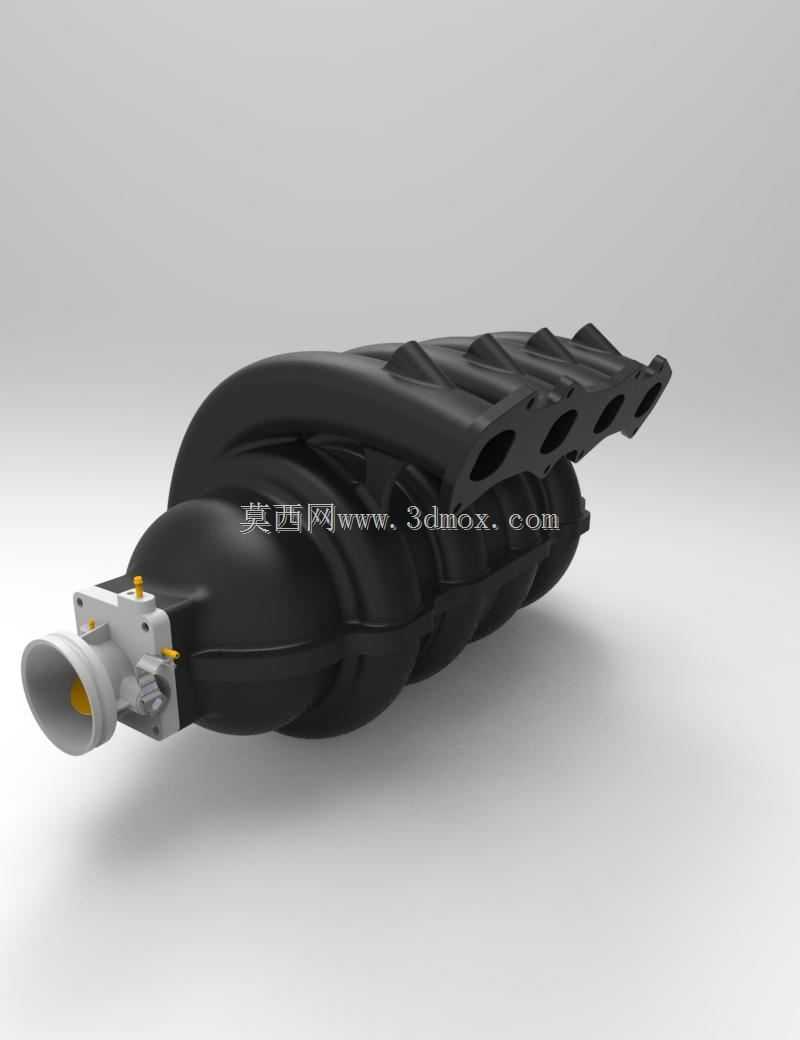

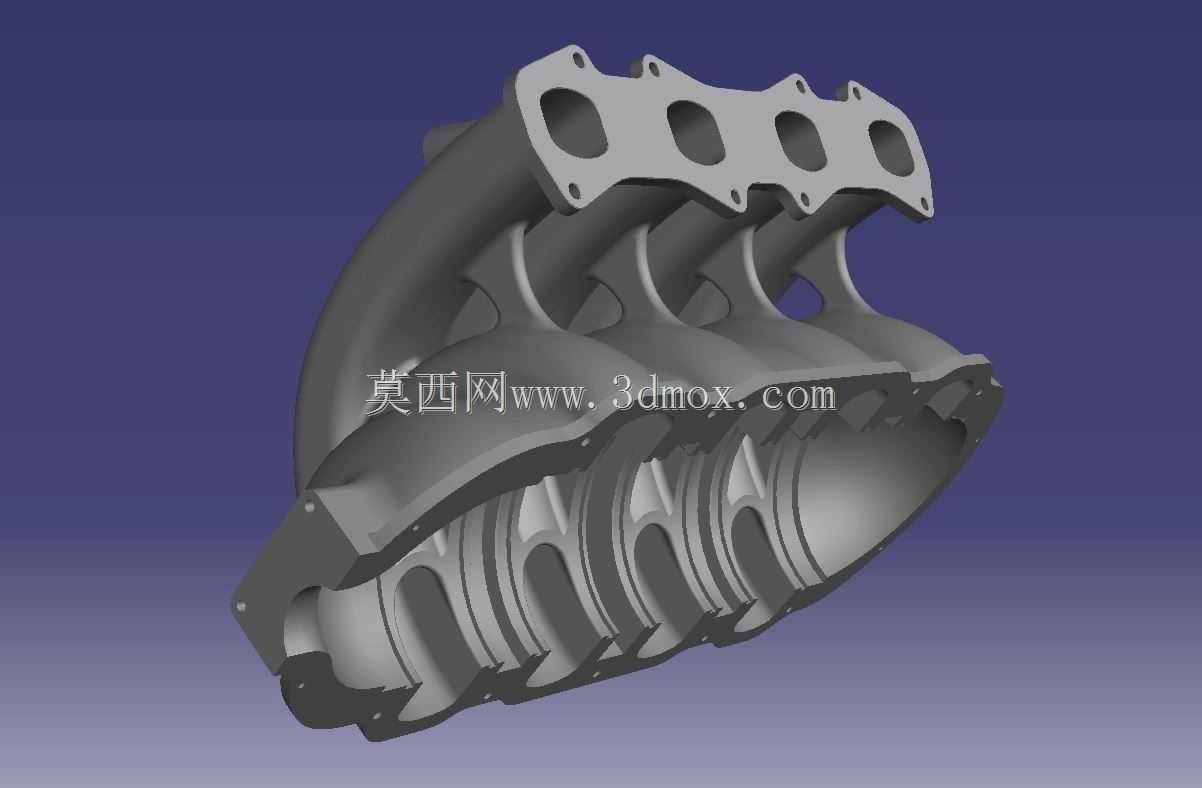

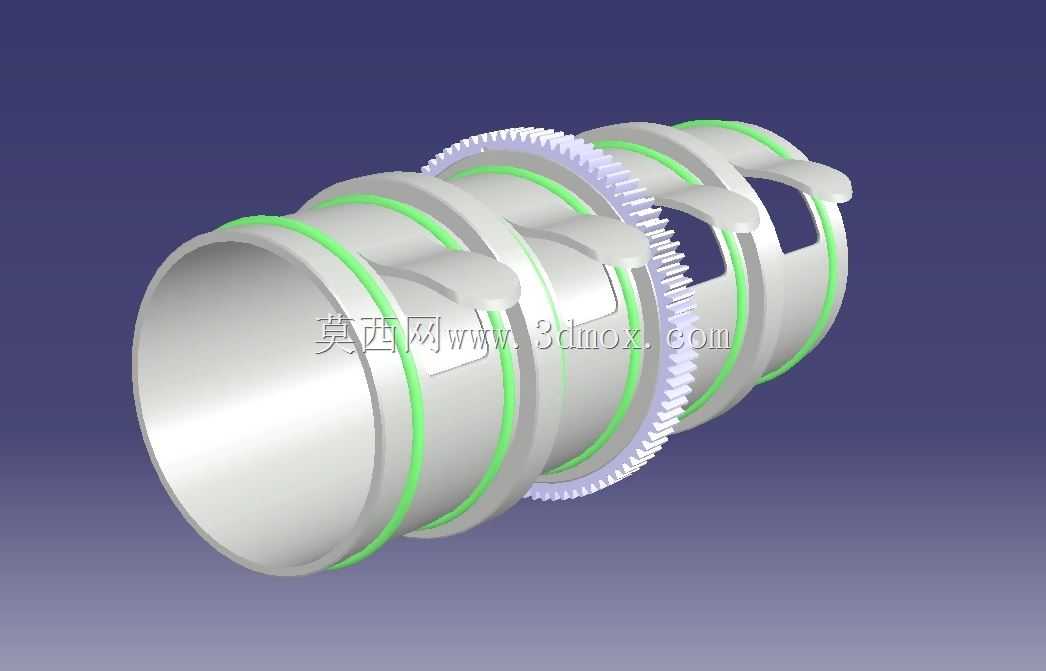

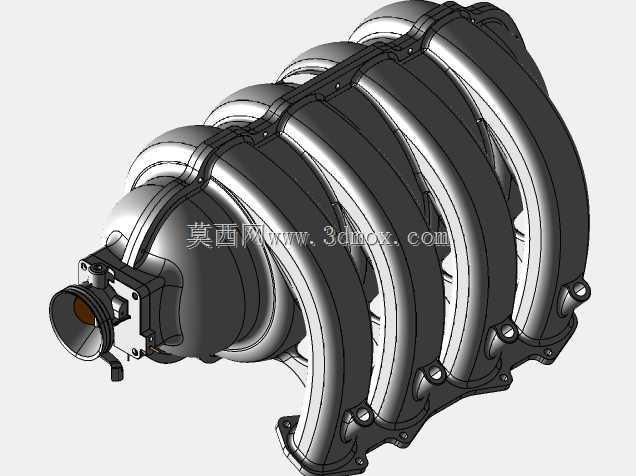

这款进气歧管主要适配M10系列四冲程汽油机，是发动机进气系统的核心功能部件，安装于发动机缸盖进气侧，承担着将节气门输送的洁净空气均匀分配至各气缸进气道的核心作用，同时通过可变长度气道设计适配不同发动机工况下的进气需求，直接影响发动机的充气效率、扭矩输出特性与燃油经济性表现。在实际装车应用场景中，这类可变长度进气歧管多用于民用乘用车的小排量自然吸气汽油机，可兼顾低转速区间的大扭矩输出与高转速区间的功率储备，解决传统固定长度进气歧管无法同时适配高低转速工况进气谐振需求的痛点，日常城市通勤低转速行驶时，长气道可利用进气谐振效应提升进气流速，增强低扭表现让起步与低速跟车更有力，高速高负荷行驶时切换为短气道，降低进气阻力提升进气量，保障高转速下的功率输出，让高速超车与持续高速行驶的动力储备更充足。从功能特性来看，该歧管采用多腔室一体式壳体结构，进气入口端集成节气门安装法兰与传感器安装位，可直接匹配对应规格的电子节气门与进气温度、压力传感器，出口端的四个接口严格对应M10发动机的缸盖进气道位置，密封面设计有密封胶圈安装槽，可保证装配后的气密性，避免漏气导致的空燃比失准问题。内部气道采用连续平滑的曲面过渡设计，无突兀的截面突变与直角转角，可最大程度降低进气过程中的流动阻力，同时气道长度的可变调节机构集成于歧管壳体内部，通过真空阀驱动的翻板结构实现气道长度的连续切换，调节响应速度快，工作可靠性高，可跟随发动机ECU的控制信号实时匹配当前工况的最优气道长度。在设计思路上，该歧管围绕M10发动机的缸盖安装边界、排量参数与性能目标开展正向设计，首先根据发动机的缸心距确定四个出气口的中心距与安装角度，保证与缸盖进气道完全对齐，避免装配干涉；其次通过流体仿真计算不同长度气道对应的谐振转速区间，确定长短气道的具体长度与切换转速点，让扭矩曲线在全转速区间更平缓；最后在壳体结构设计上兼顾轻量化与结构强度，采用等壁厚的塑料壳体设计，相比传统金属歧管重量降低40%以上，同时在壳体表面设计有加强筋结构，可承受进气过程中的压力波动与发动机舱内的温度交变，避免长期使用出现开裂变形问题。在安装边界上，该歧管的整体轮廓完全适配M10发动机的舱内布局，进气入口朝向与节气门安装位置匹配原车的进气软管走向，出气端法兰的螺栓孔位与缸盖完全对应，周边预留了点火线圈、喷油嘴线束的布置空间，装配时无需对周边部件进行改动，可直接替换原车固定长度进气歧管实现性能升级。
