内燃平衡重式叉车整机结构设计方案

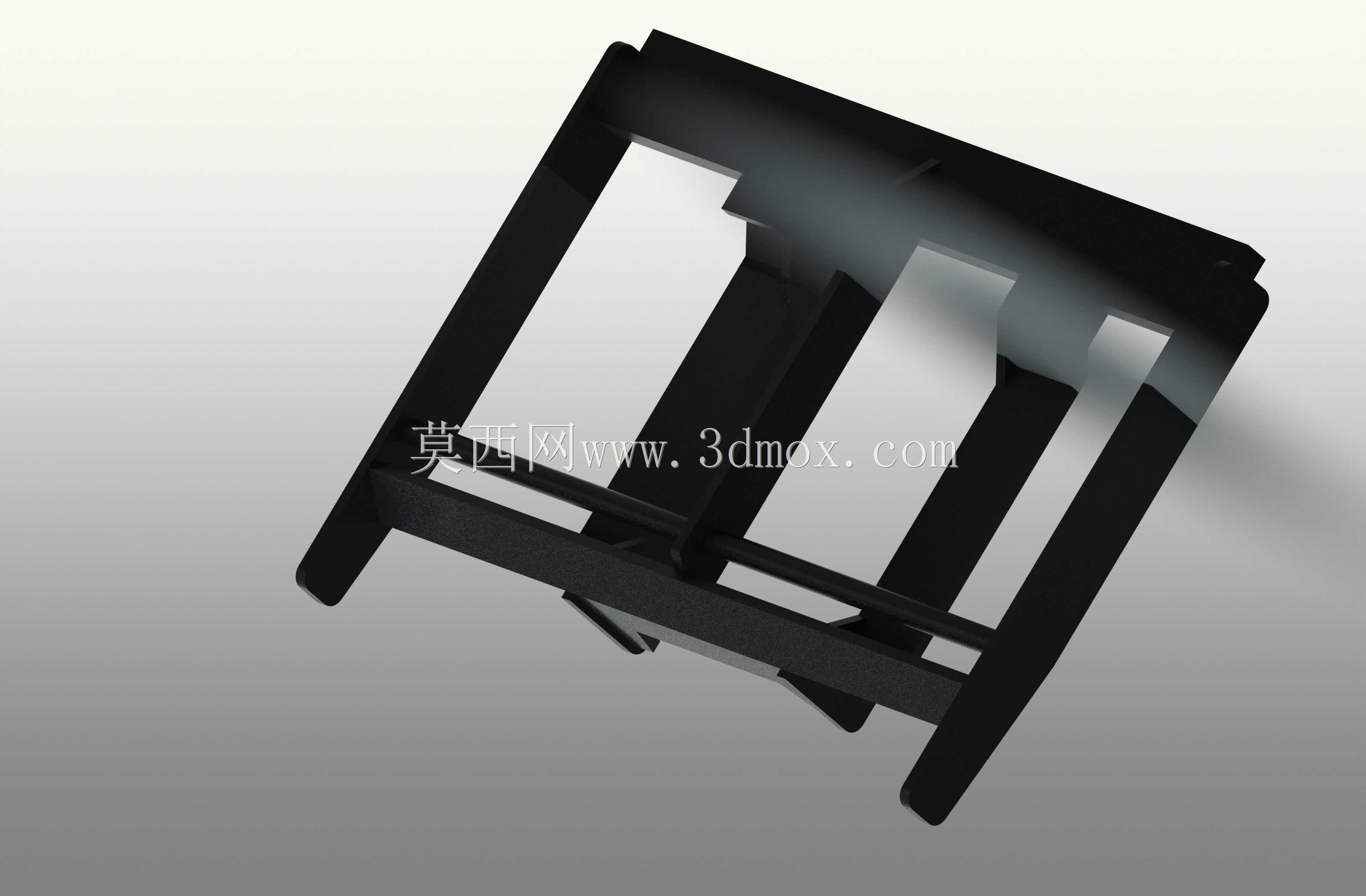

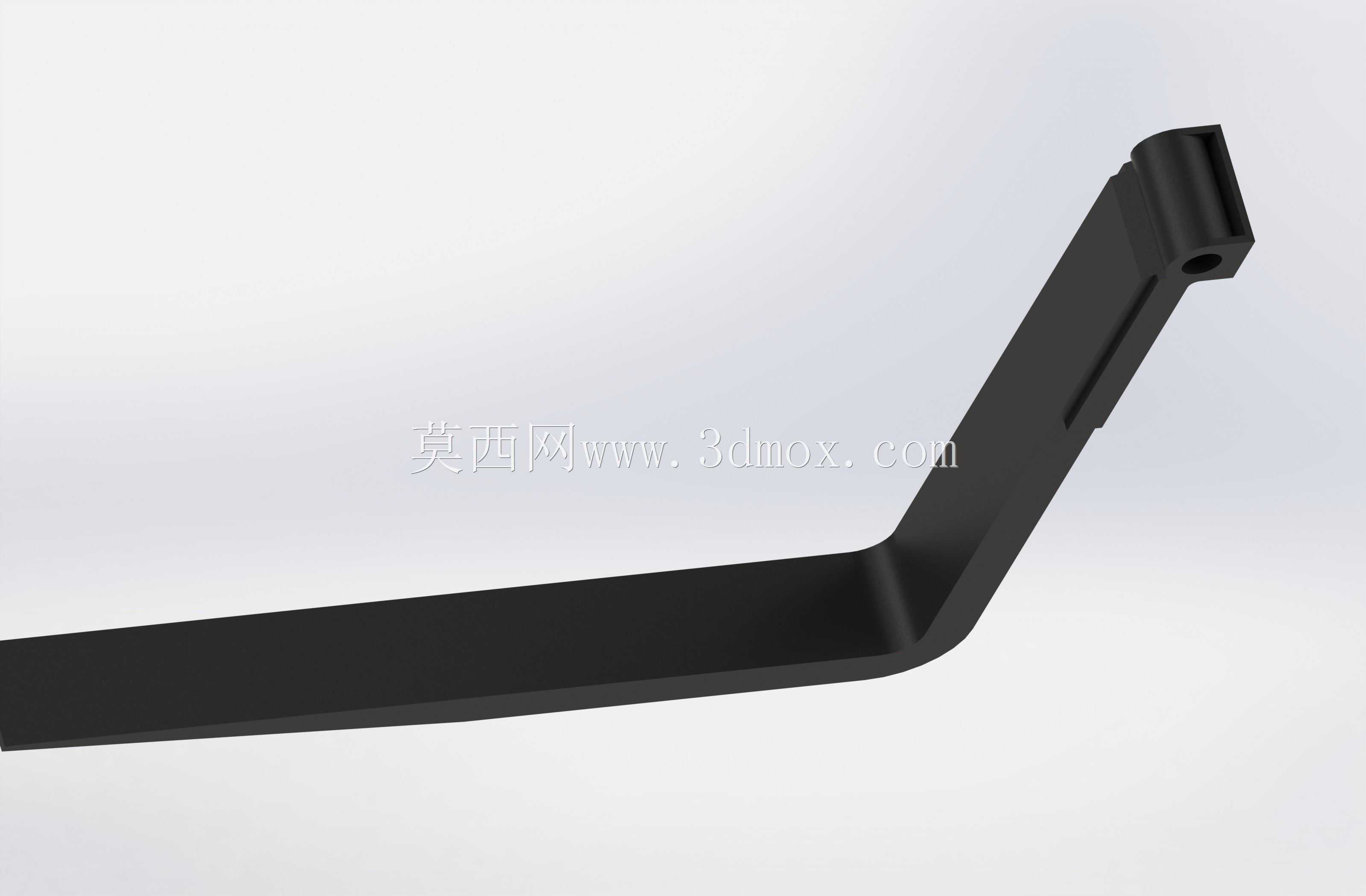

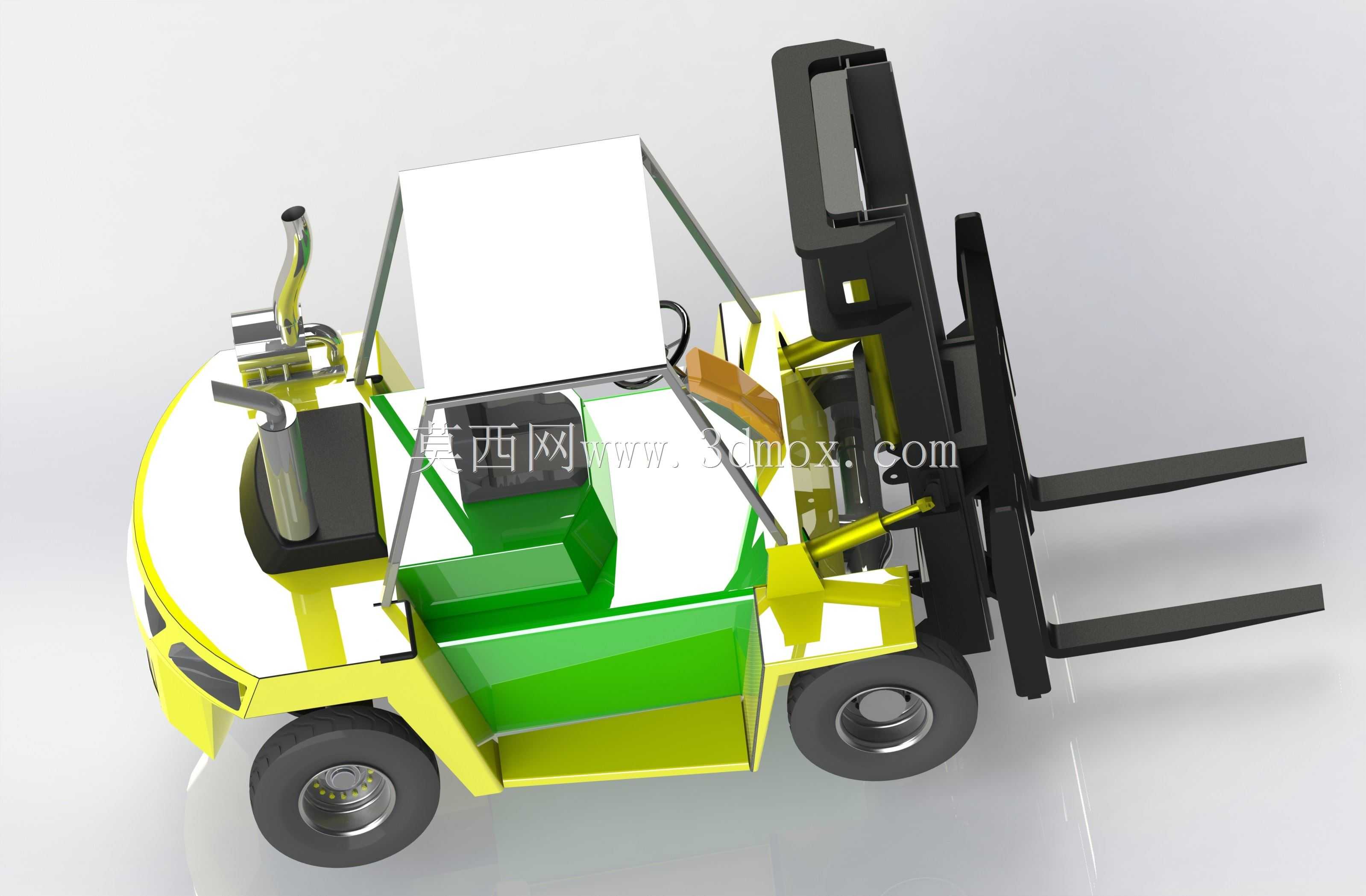

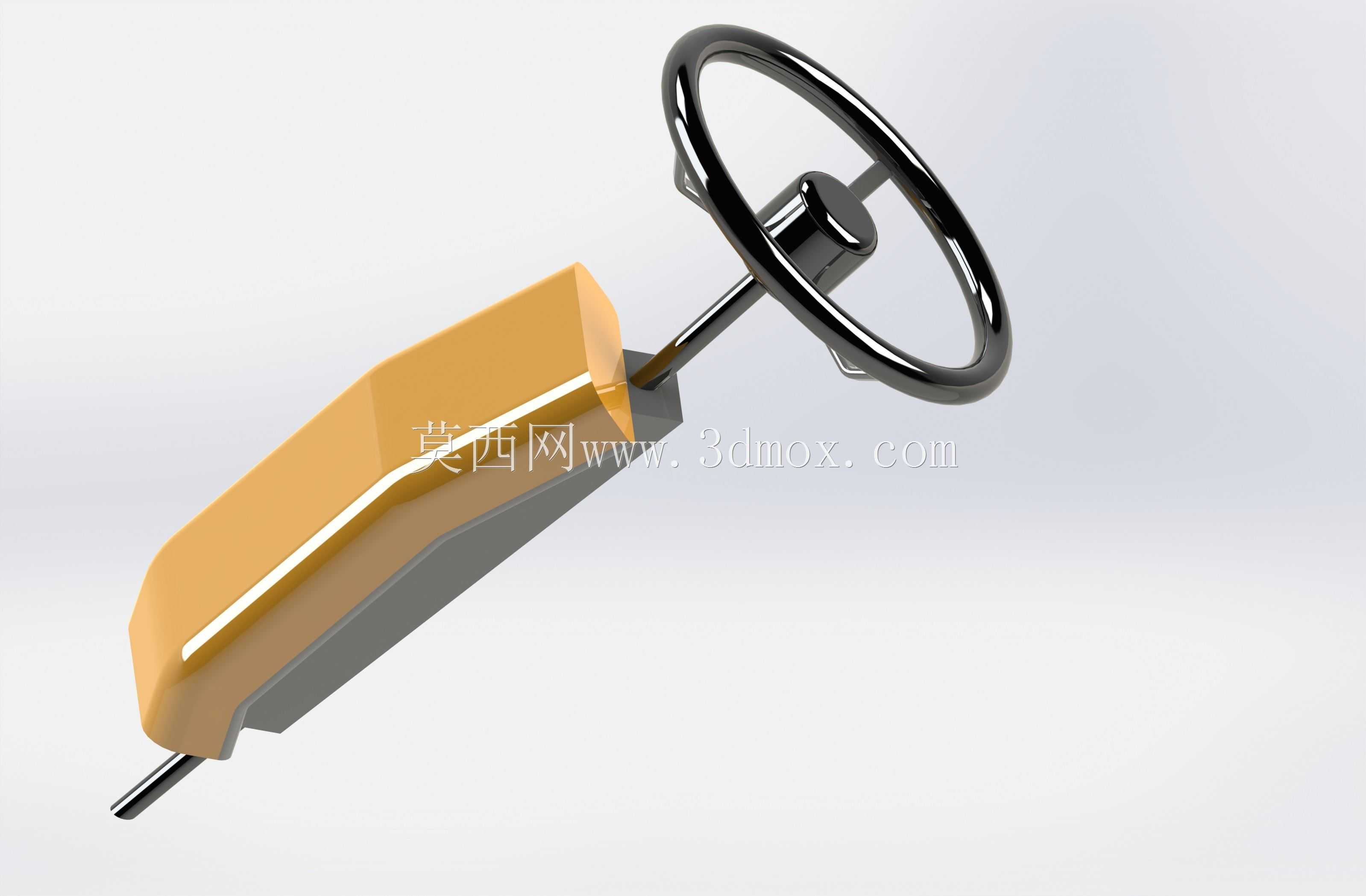

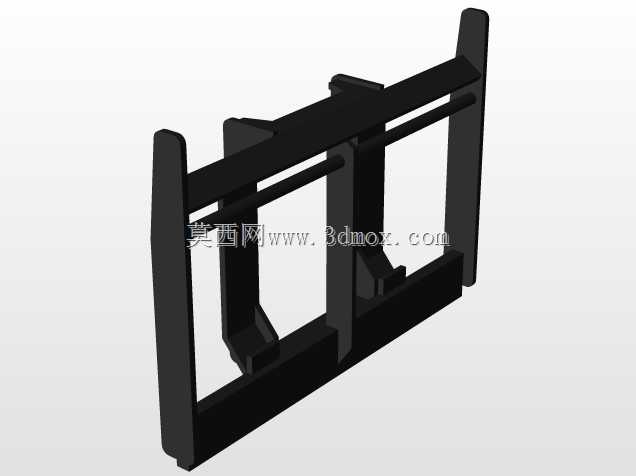

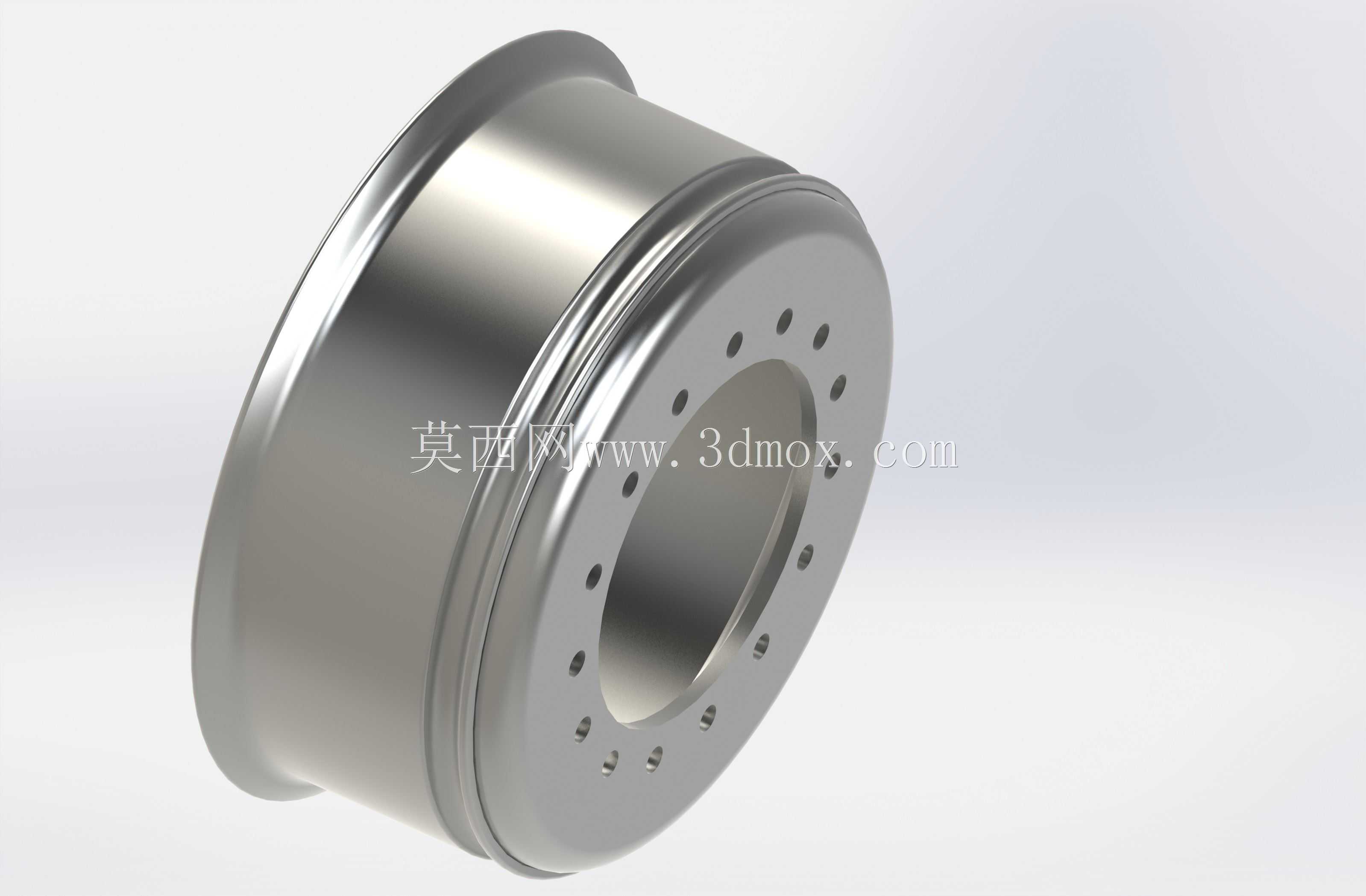

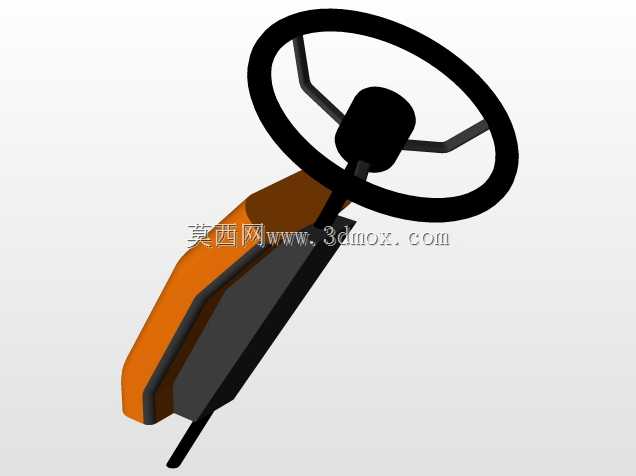

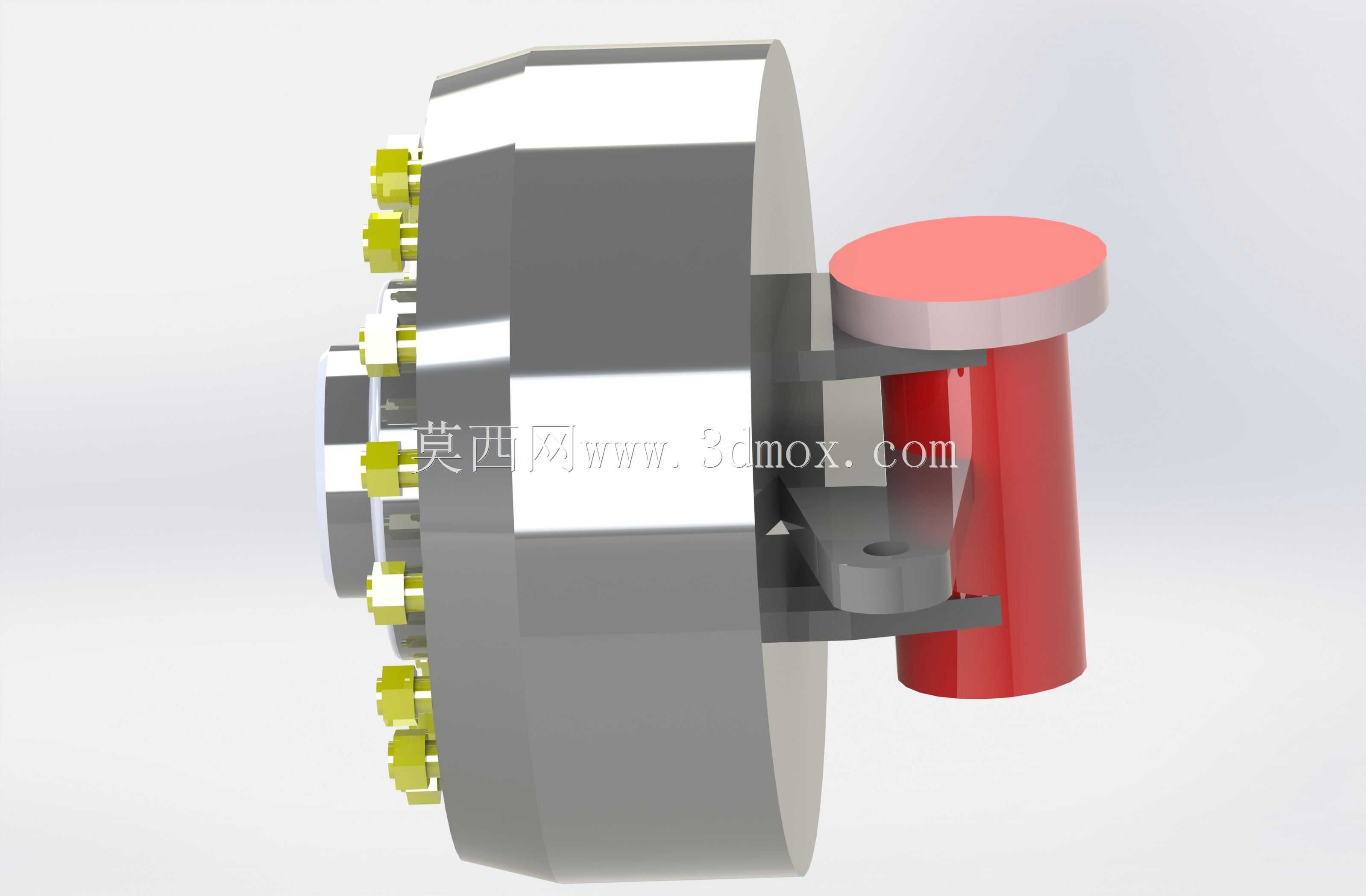

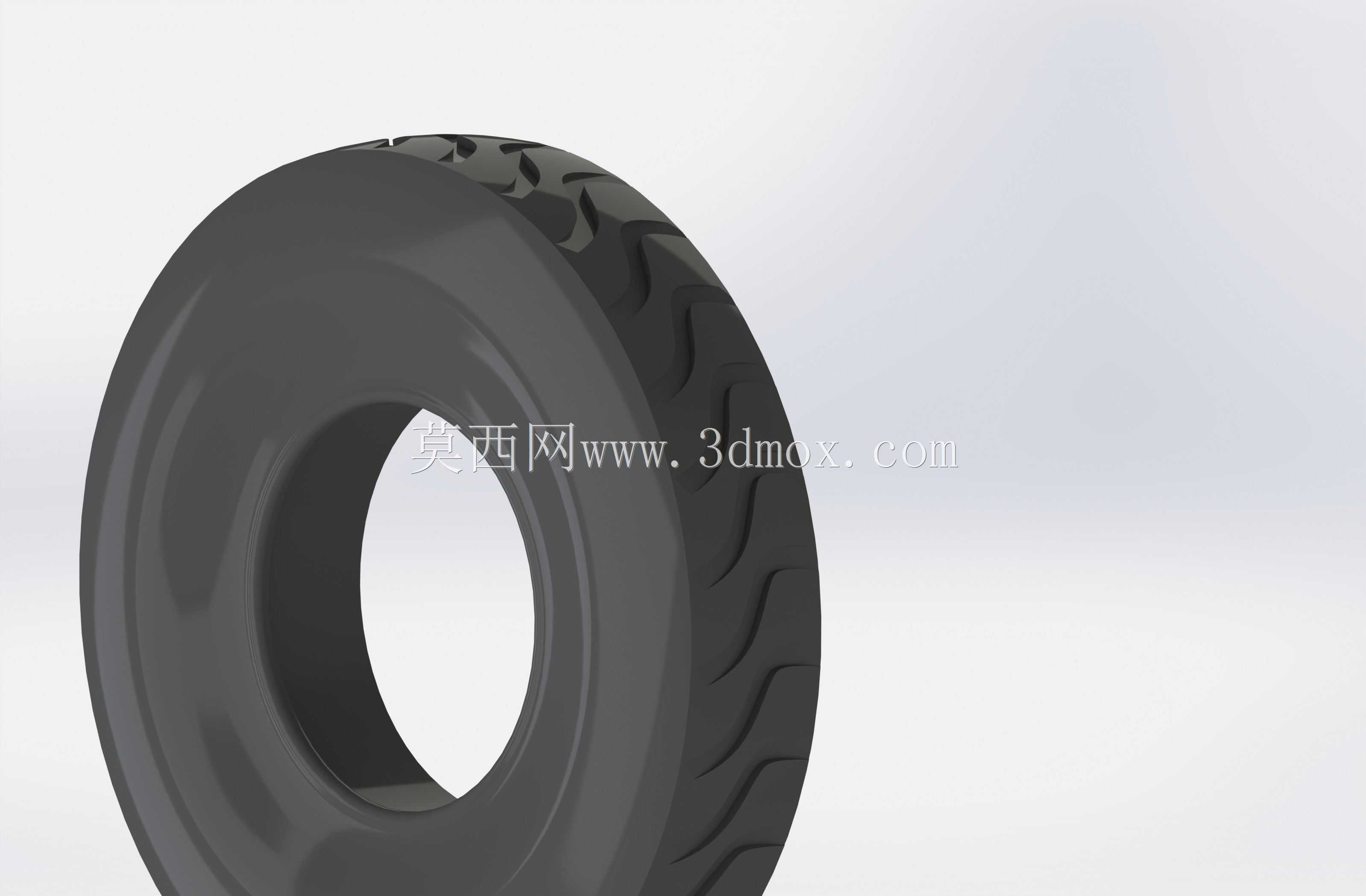

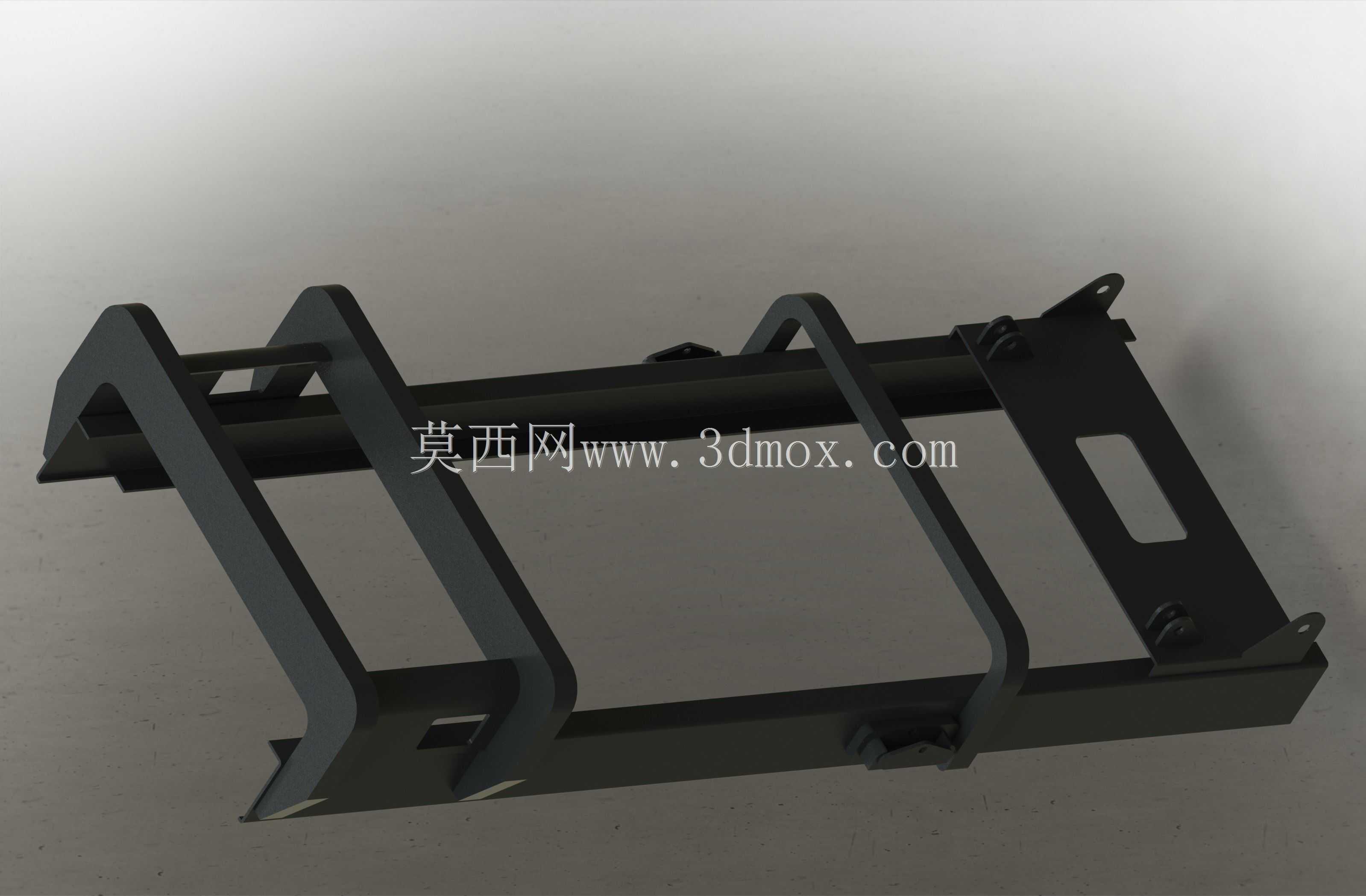

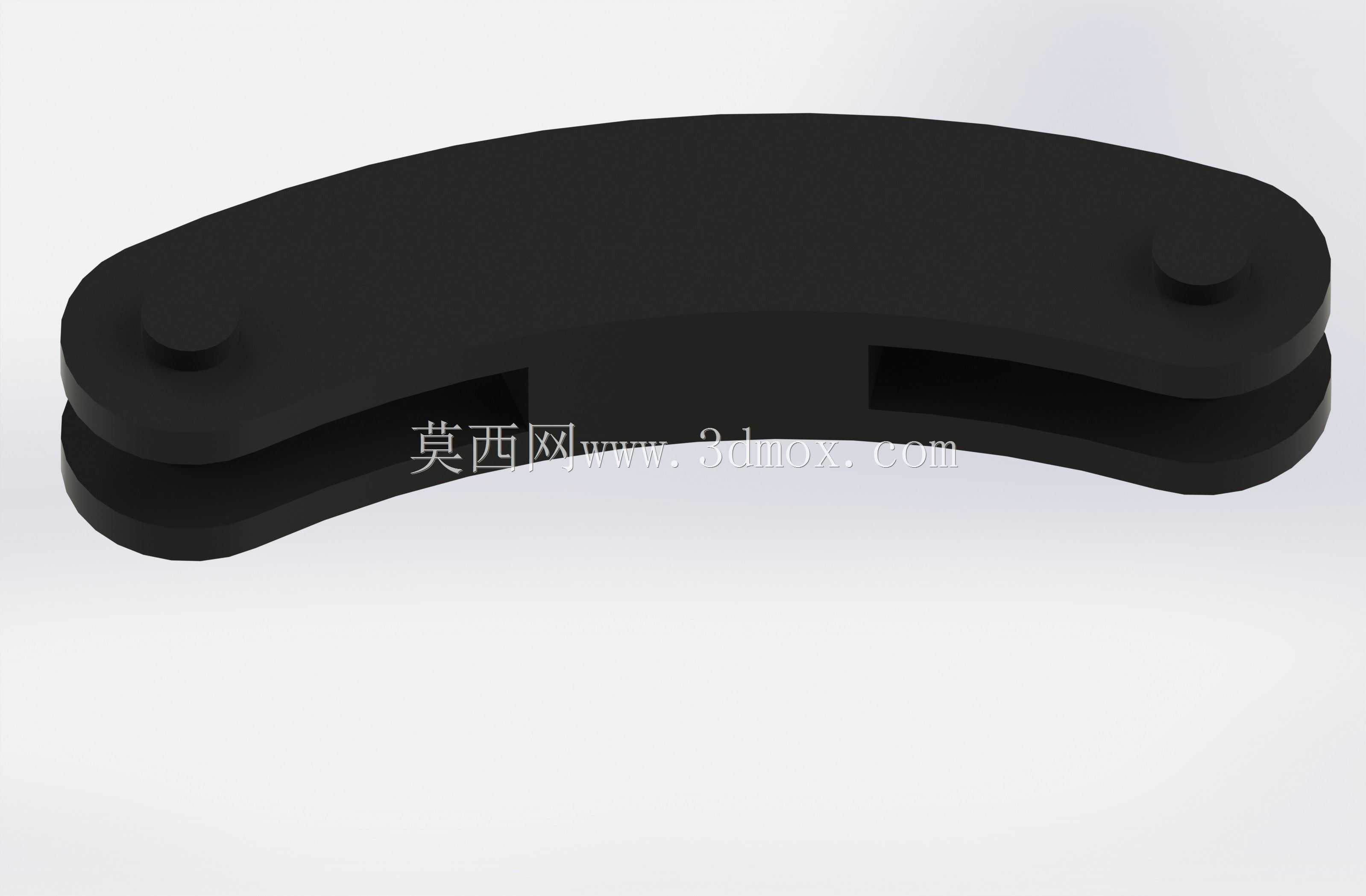

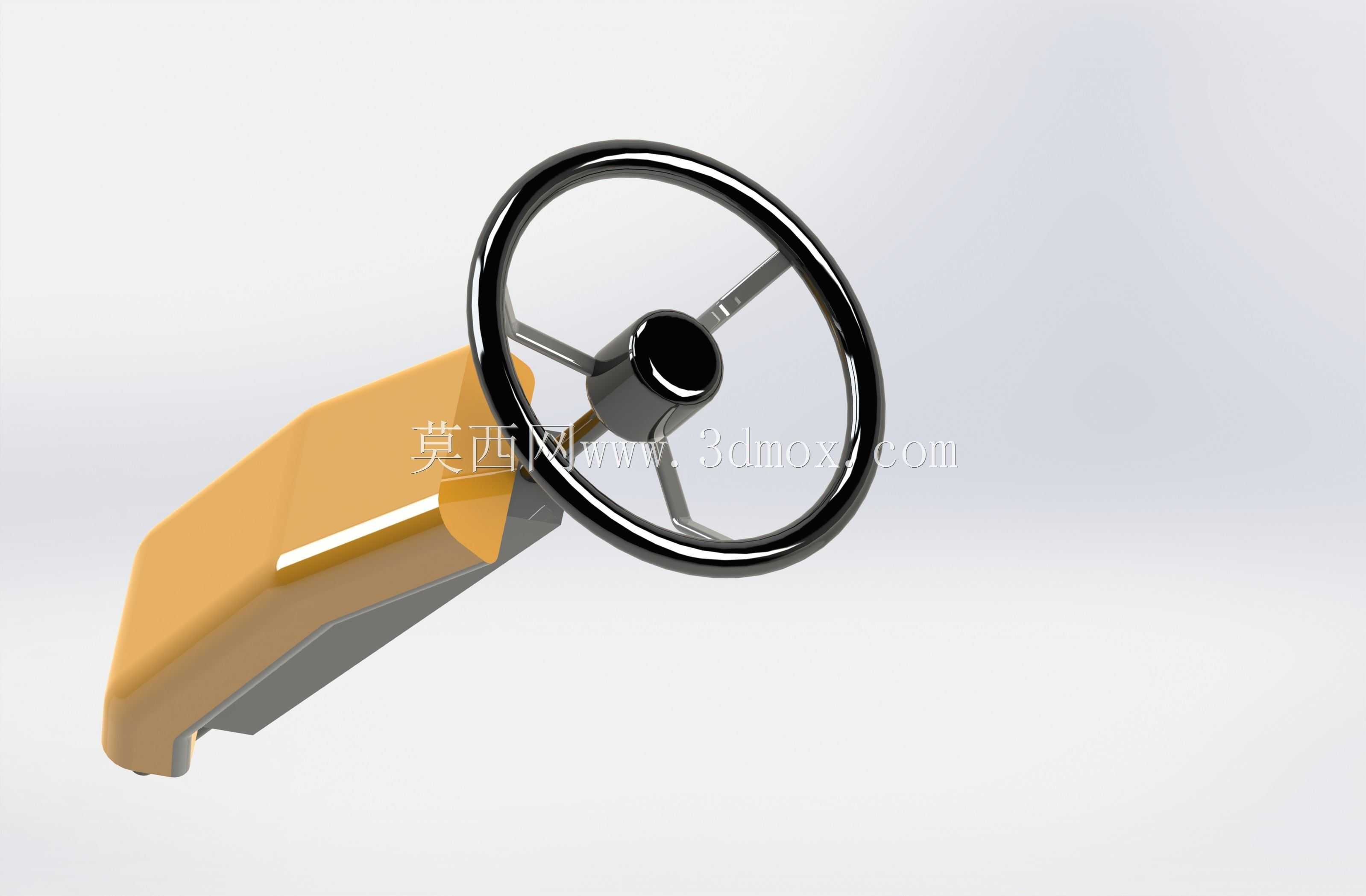

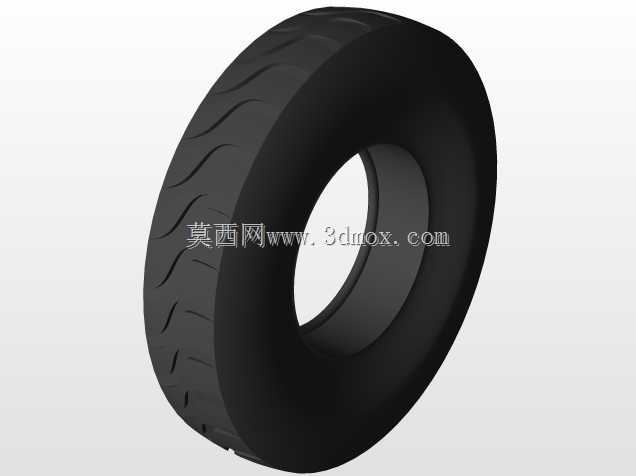

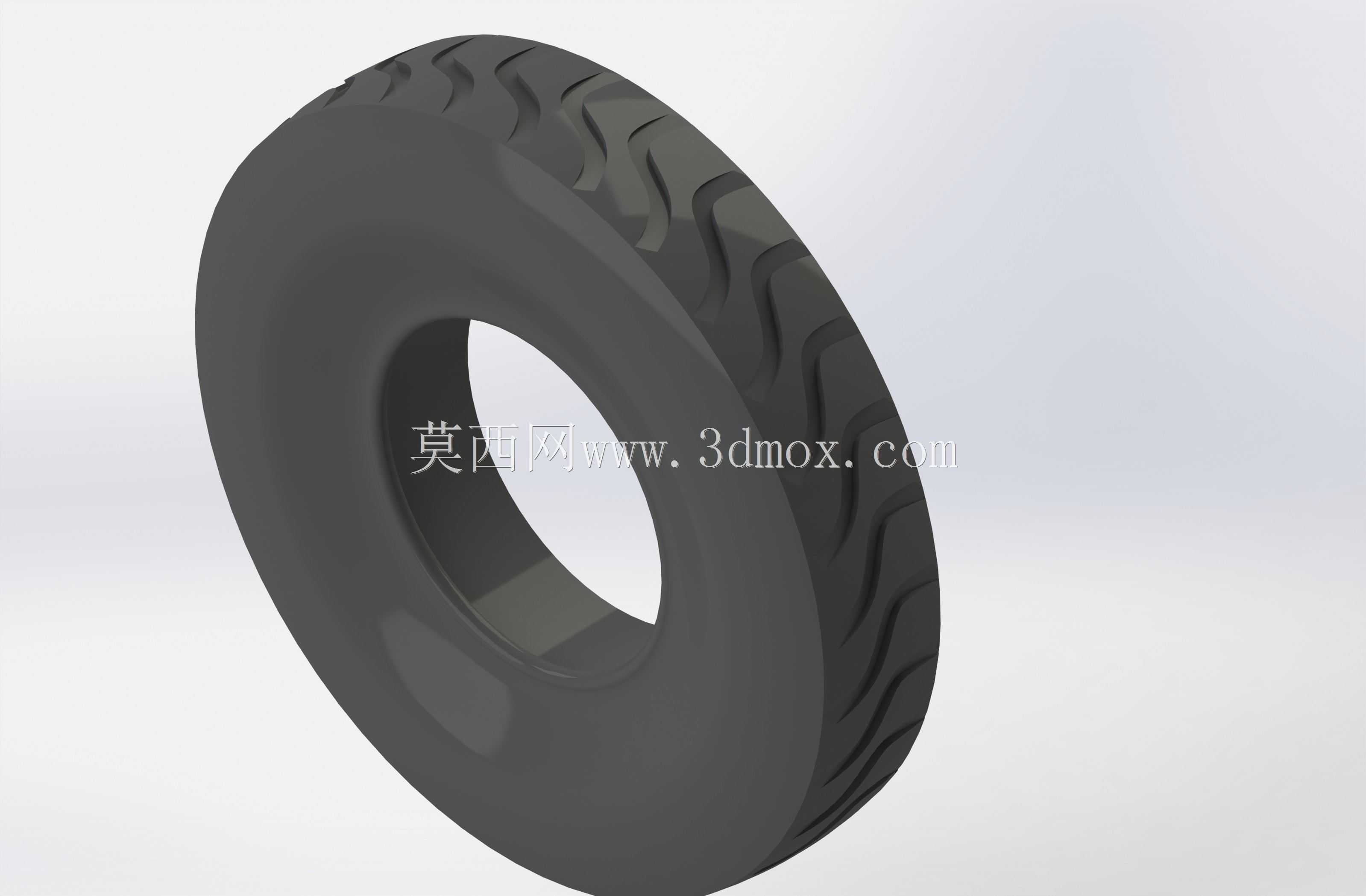

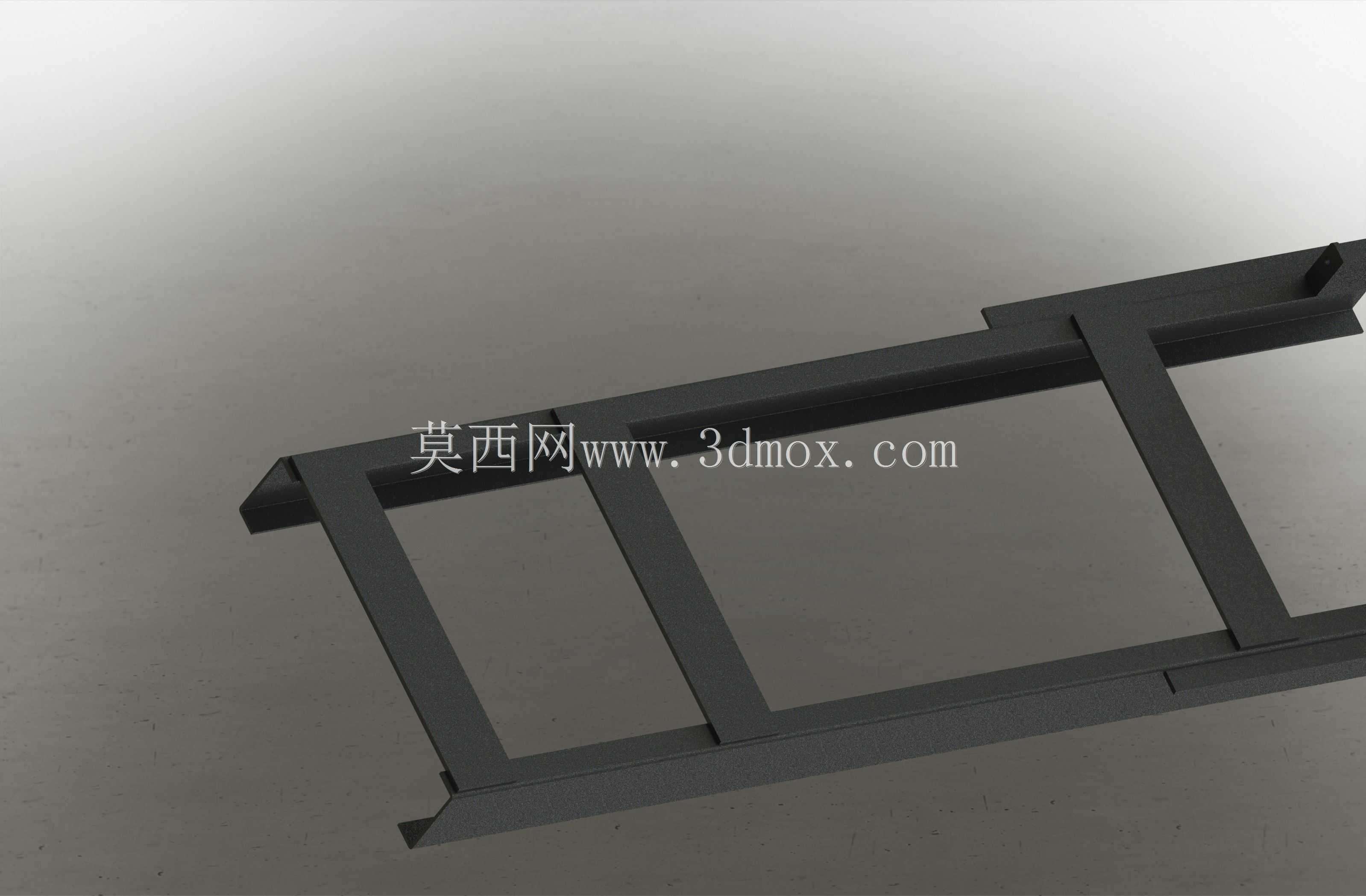

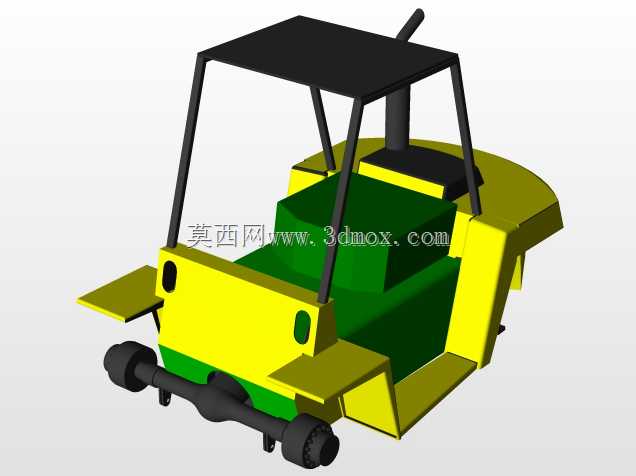

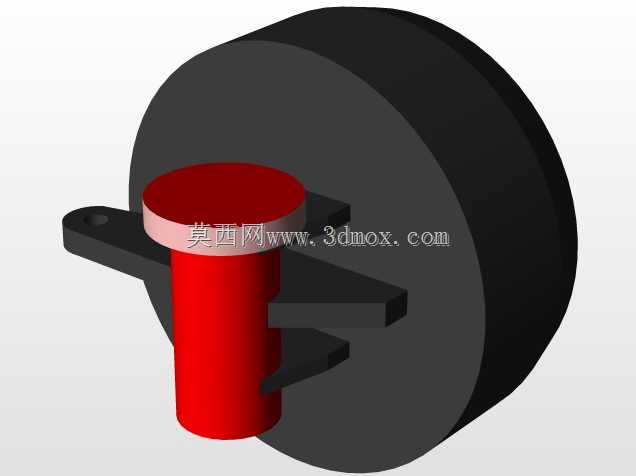

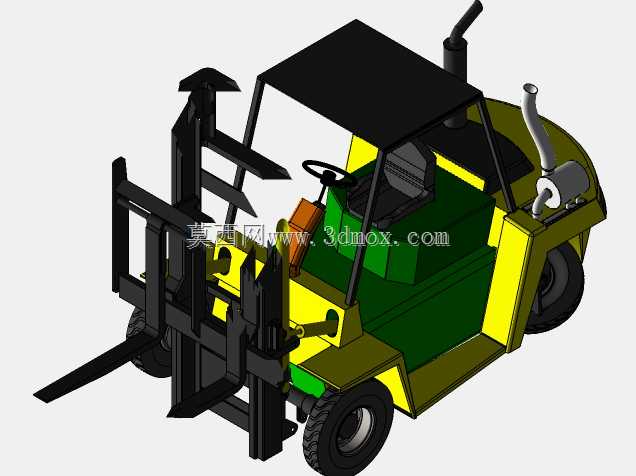

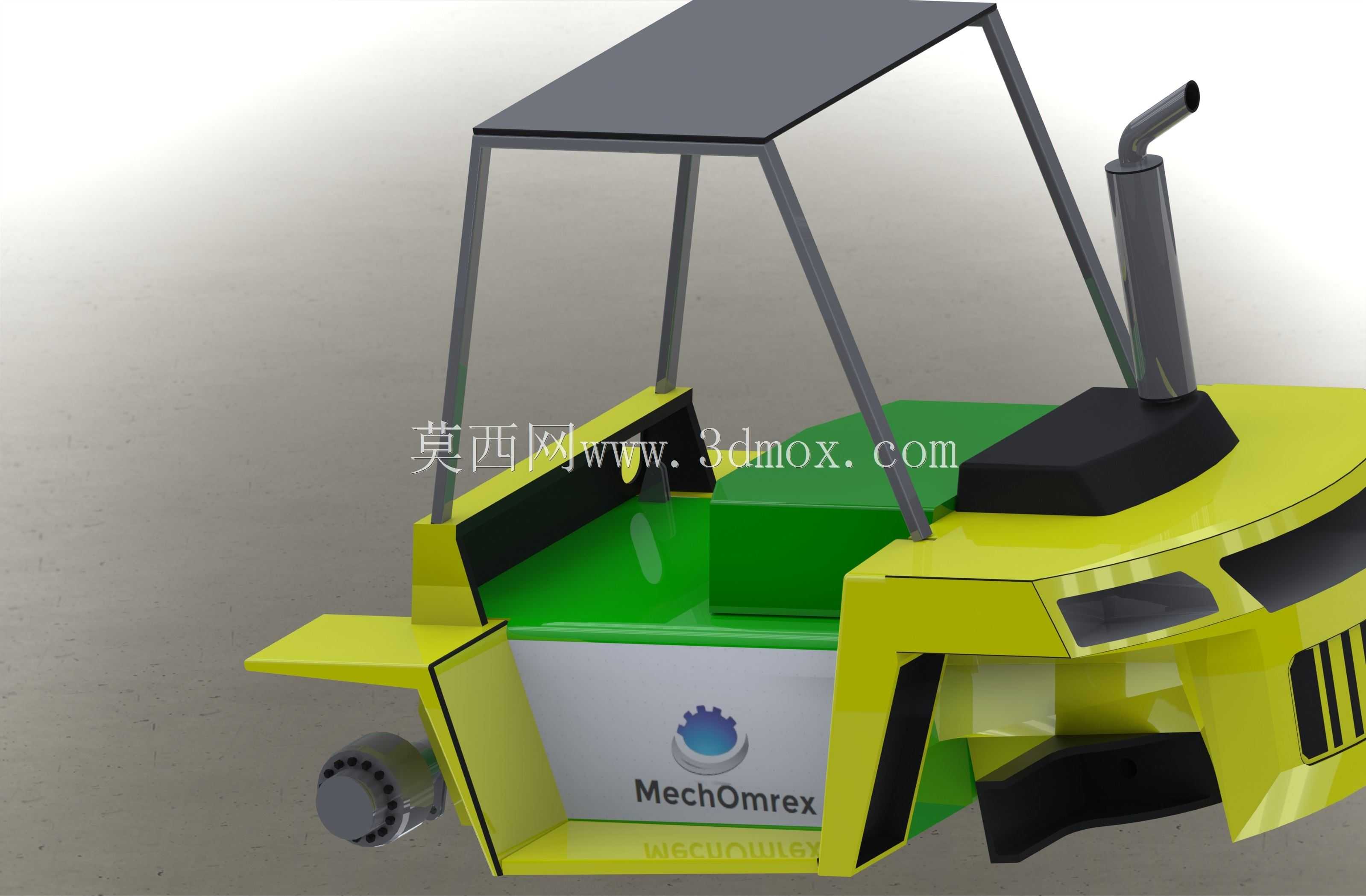

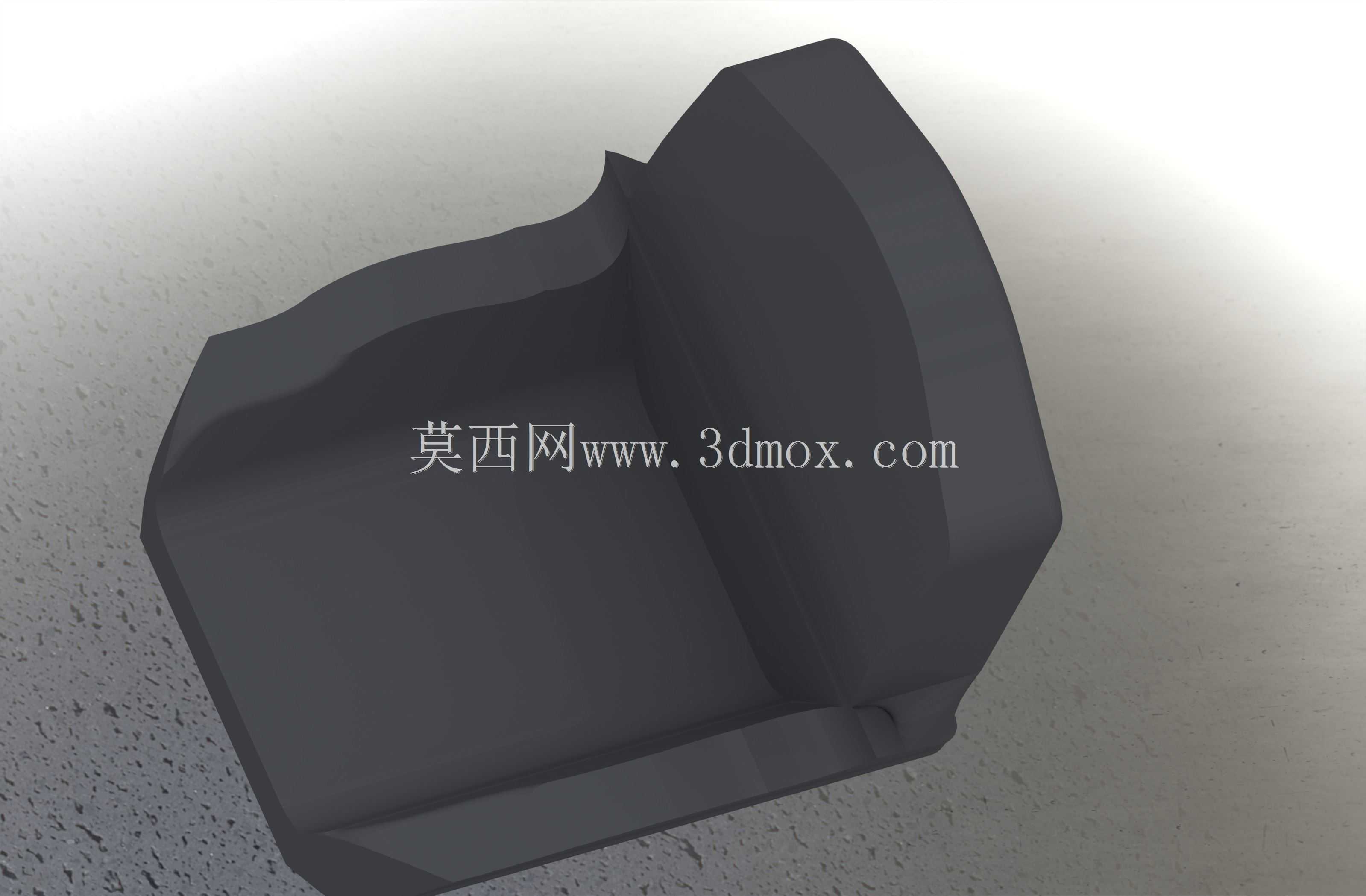

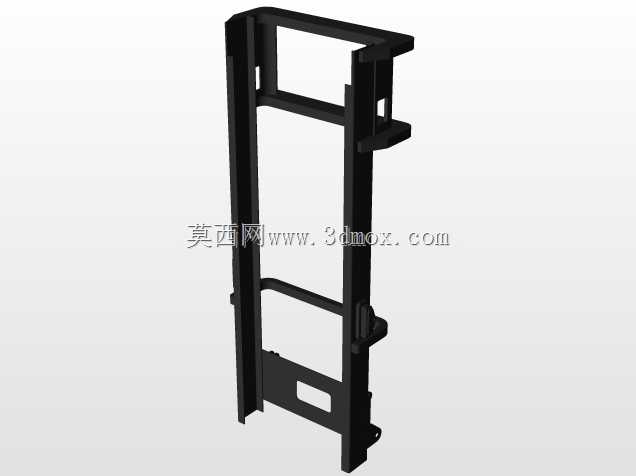

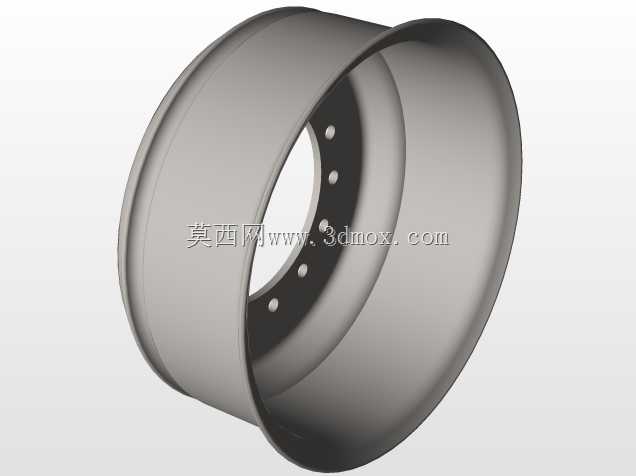

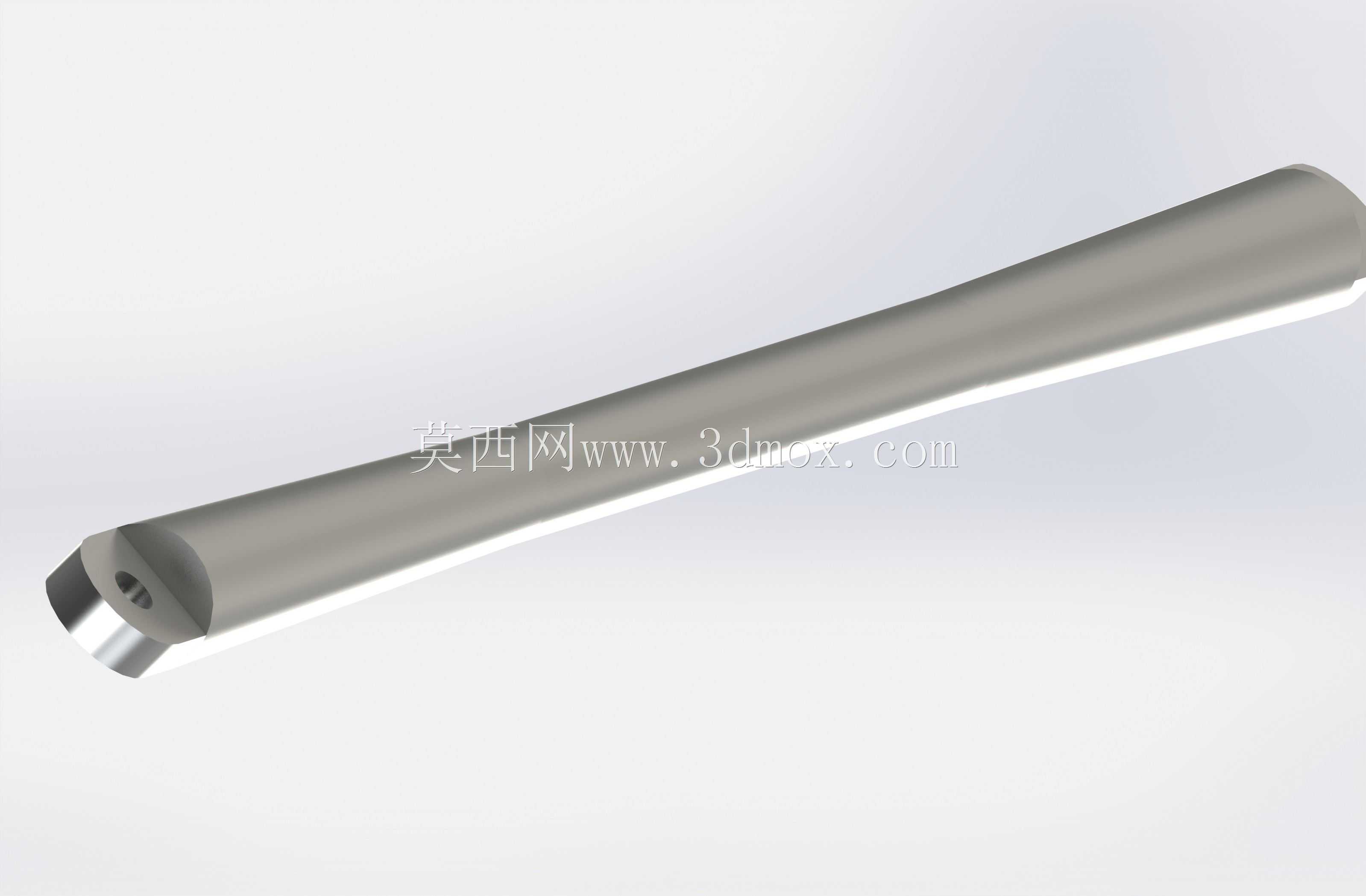

这款叉车整机结构设计，主要面向厂区内部货物流转、仓储堆垛、装卸货作业场景，覆盖生产车间原材料转运、成品仓货物上下架、物流月台装卸货、港口堆场短驳等核心使用场景，能够适配平整硬化的厂区路面、仓储环氧地坪、室外硬化堆场等多种作业地面环境，可完成1-5吨级常规托盘货物的举升、搬运、堆垛作业，是生产制造、仓储物流领域核心的场内搬运设备。从实际用途来看，该设计针对场内重载搬运需求，平衡重式的结构布局能够在无额外支撑腿的情况下完成货物举升，适配标准托盘的作业需求，可灵活在狭窄通道内完成转向、进退操作，满足常规仓储货架的堆高作业要求，实心轮胎的配置能够适配厂区内存在金属切屑、零散硬质杂物的地面环境，避免爆胎风险，提升复杂厂区路面的通行可靠性。从功能特性来看，该设计完整覆盖叉车的行驶系统、举升系统、操纵系统、护顶结构、平衡重结构的全部分件，驾驶区域采用开放式操纵布局，操纵杆件按照人体工程学排布，驾驶员可便捷完成转向、升降、倾斜、进退的全部操作；门架系统采用两级伸缩结构，可在较低的整车高度下实现足够的举升高度，护顶架采用框架式结构，在保障驾驶员上方防护的同时保留足够的操作视野，平衡重块布置在车体尾部，匹配前部额定载荷的重量配比，保障举升作业时的整车稳定性，避免前倾倾覆风险。从设计思路来看，该设计采用自下而上的零件建模再总装的设计逻辑，先完成轮胎、轮辋、车架、门架、货叉、座椅、操纵杆、护顶架、平衡重等各个独立零件的结构建模，明确每个零件的配合公差、安装位置，再按照实际装配关系完成总装配合，同时对运动部件做了干涉检查，确保转向轮转动、门架升降倾斜、货叉调整时不存在结构干涉，渲染效果还原了实车的涂装与结构细节，能够直观呈现整车的结构布局。从外形尺寸与安装边界来看，该设计的整车长度匹配常规3吨级内燃叉车的尺寸参数，整车宽度适配1.2米标准托盘的作业通道要求，最小转弯半径满足3米左右宽度通道的转向需求，护顶架高度符合常规厂区2.8米限高的通行要求，门架缩回时的高度可满足集装箱内部、低净空仓库的进入作业需求，各个部件的安装边界都预留了足够的装配间隙，液压管路、操纵拉线的布置都避开了运动部件的行程范围，保障实际装配与运行的可靠性。
