塑料托架手动压合装配工装结构设计

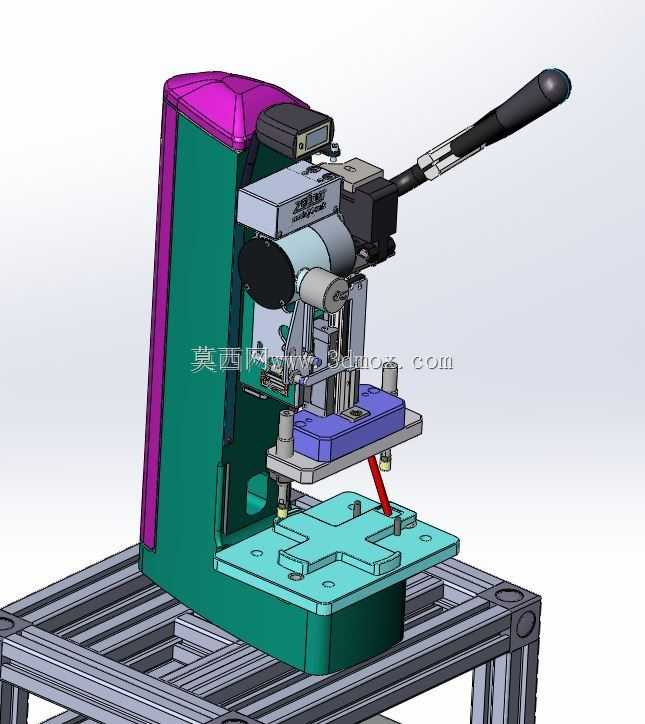

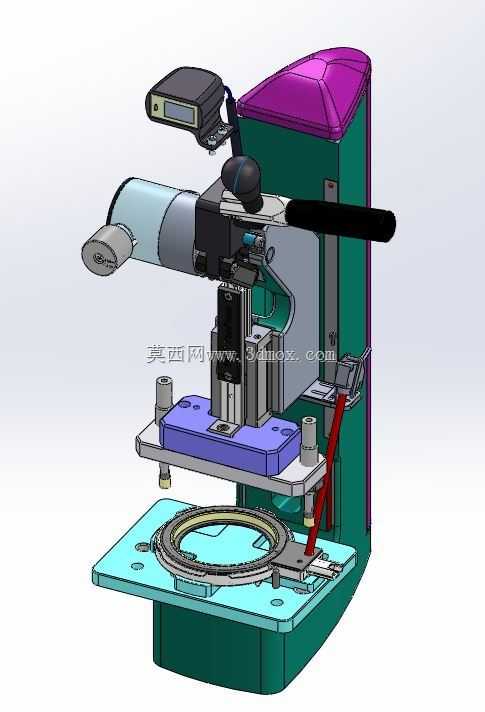

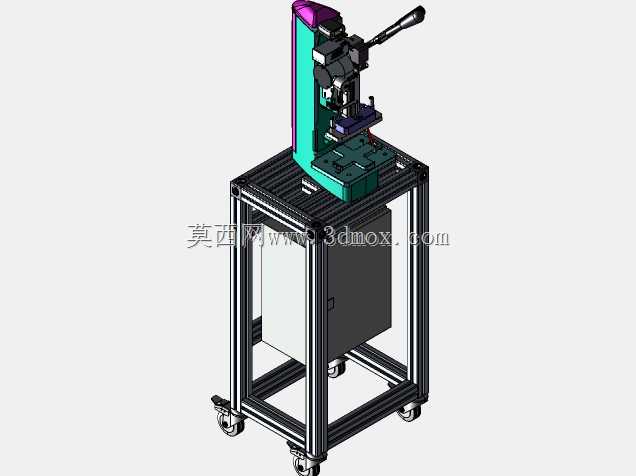

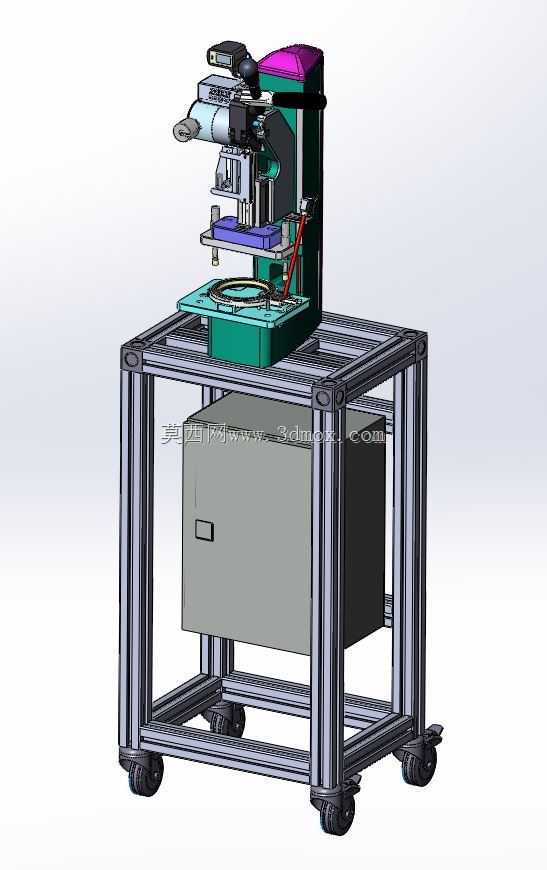

这款手动压合工装主要面向消费电子、小型家电、塑胶制品等行业的小批量零部件装配场景，专门用于将环形塑料部件精准压合固定到对应塑料托架上，适配产线小批量试产、维修工位返修、定制化产品装配等不需要高速自动化压装的作业场景，相比大型气动、液压压装设备，它无需外接动力源，可灵活放置在工作台任意位置，对作业场地的适配性极强，也能满足多品种小批量生产时快速换型的需求。设备整体采用立式悬臂压装结构，底部为一体化加工的 cyan 色工装基座，基座上预留了标准的安装孔位，可通过螺栓直接固定在常规工作台上，基座平面加工有精准的定位槽，与待装配的塑料托架轮廓完全匹配，放置工件时可快速实现初定位，避免压装过程中托架移位导致的压偏、压损问题。基座上方设置了环形工件的定位承载台，承载台的内径、外径尺寸与待压合塑料部件完全适配，可保证待压合件放置后与下方托架的压合位置同轴度控制在装配公差范围内，避免压合后出现错位、间隙不均的问题。压装执行部分采用手动杠杆式施压结构，搭配水平布置的操作手柄，操作人员仅需扳动手柄即可带动压头垂直下行，杠杆结构经过力臂比例优化，操作人员施加较小的握力即可获得足够的压装力，可轻松将塑料部件压入托架的卡槽内，同时压头部分设置了软质缓冲垫，避免硬接触刮伤塑料工件表面。设备的立柱部分集成了压装行程限位结构，可根据不同工件的压合深度调整下行限位位置，避免压装过度导致塑料件开裂、变形。设备侧面还设置了工件取放的辅助拨杆，压装完成后可通过拨杆快速将装配好的组件从定位台上撬起，方便操作人员取件，提升作业效率。压头组件上方搭载了数显压力检测模块，可实时显示当前压装力数值，方便操作人员把控压装力度，避免压力过大损坏工件，也能保证每一次压装的力值都在工艺要求范围内，保障装配一致性。整体结构紧凑，占用工作台面尺寸较小，各功能模块布局清晰，操作区域无遮挡，操作人员上下料的动作路径短，长时间作业也不易产生疲劳。所有与工件接触的定位部件都采用了圆角过渡处理，避免尖锐棱角刮伤塑料工件的外观面，适配外观要求较高的塑胶产品装配需求。设备的导向部分采用线性导向结构，保证压头下行过程中始终保持垂直，不会出现偏摆，确保压装力垂直作用在工件上，避免侧向力导致的工件装配错位、卡扣断裂等问题。
