共振测试用连接夹具工装结构设计

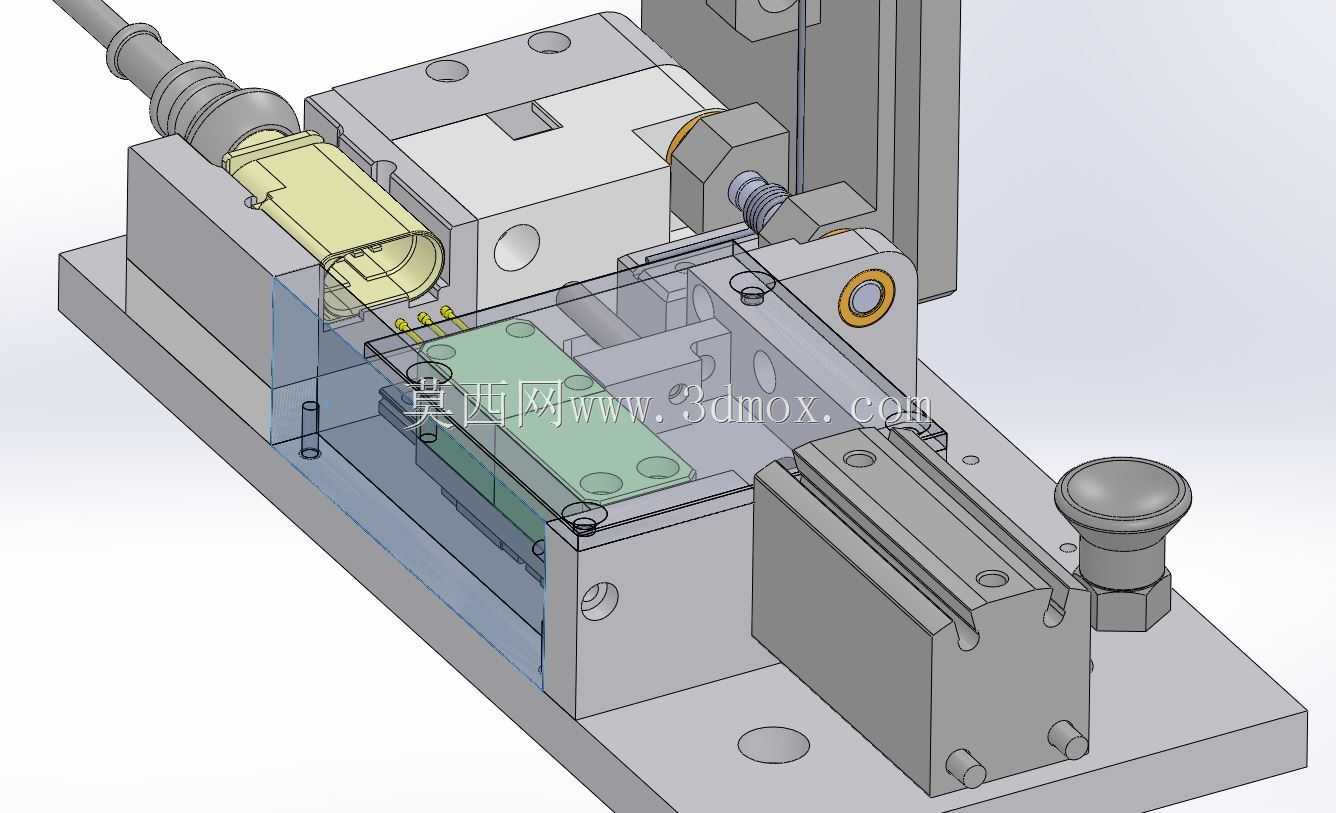

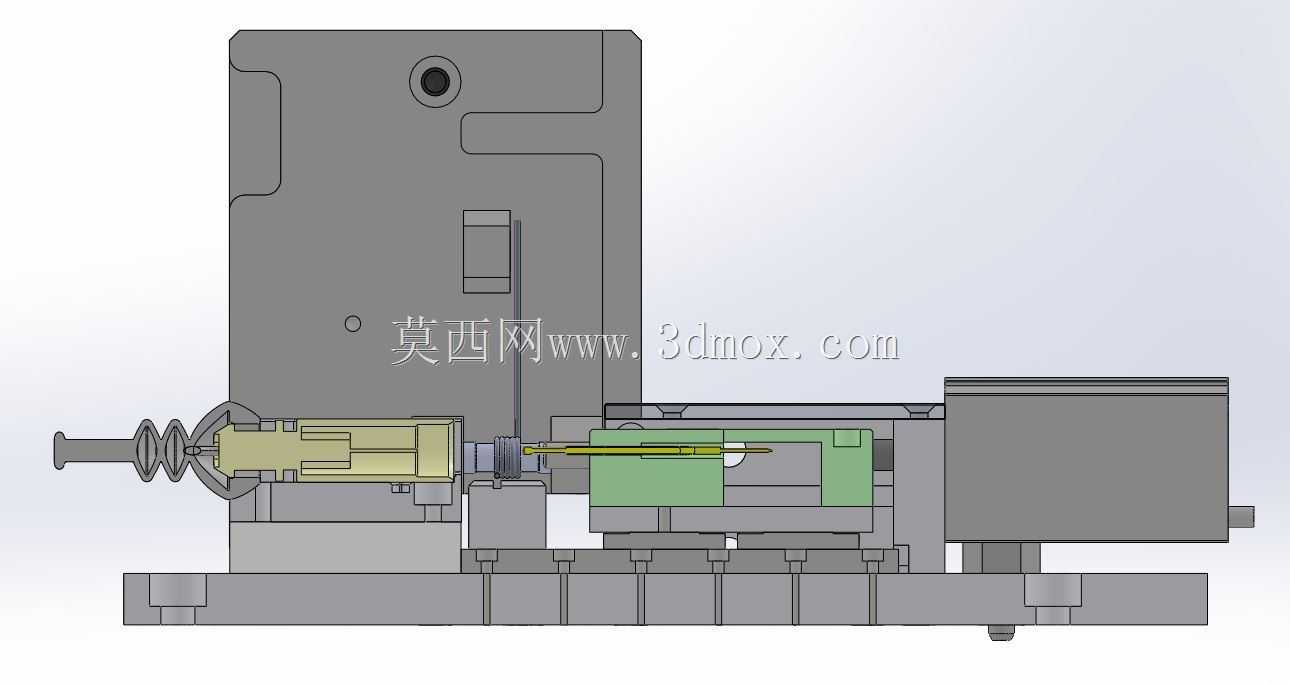

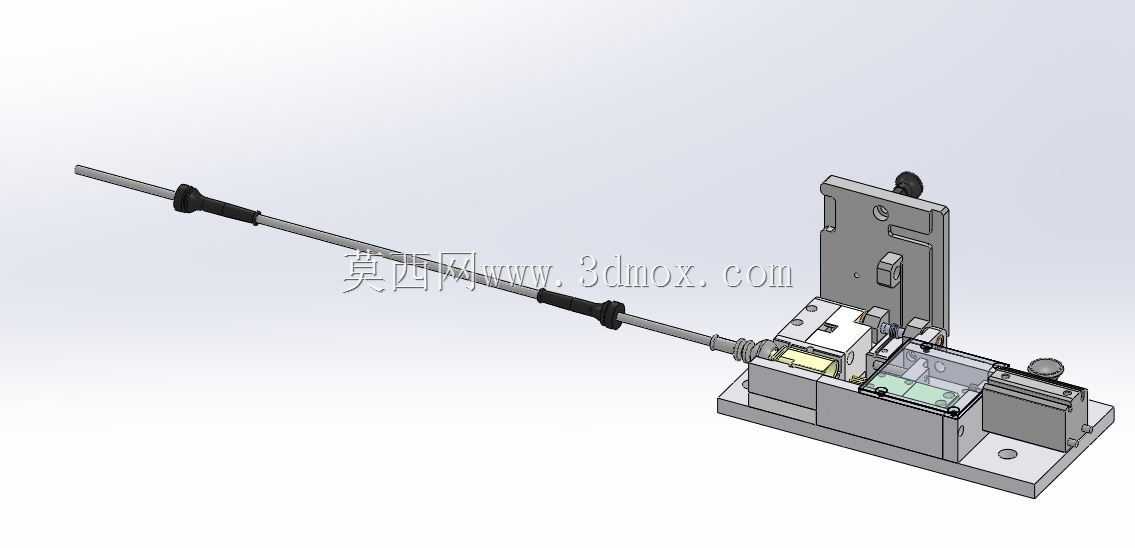

该连接夹具主要应用于电子接插件类零部件的共振性能测试场景，在电子元器件可靠性验证环节中，承担待测工件的精准定位、稳固装夹以及测试力值稳定传导的核心作用，是共振测试工序中保障测试数据精准度、提升装夹操作效率的关键工装部件。在实际产线测试与实验室验证场景中，这类夹具需要适配不同批次接插件的外形公差，同时抵消测试过程中产生的高频微幅振动，避免装夹松动导致的测试数据偏差，也防止刚性过装夹对待测接插件的外壳、内部插针造成不可逆的压损。从功能特性来看，这套夹具采用模块化的装夹结构设计，左侧设置适配接插件外形的仿形定位槽，能够完全贴合待测接插件的外壳轮廓，限制工件X、Y、Z三个轴向的平移自由度与绕轴转动自由度，保证装夹定位的重复精度；中部设置透明防护观察区，既可以在测试过程中直观观察工件的装夹状态与振动响应情况，也能阻挡测试过程中可能出现的工件松脱飞溅风险；右侧配置快锁操作组件，操作人员仅需扳动锁紧旋钮即可完成工件的压紧与释放，无需额外工具辅助，单工位装夹耗时可控制在数秒内，大幅提升批量测试的作业效率。在设计思路层面，这套夹具充分考虑了共振测试的特殊工况需求：底座采用加厚的刚性安装板设计，安装板上预设多组标准安装孔位，可直接固定在共振测试台的工作台面上，保证夹具本体与测试台的刚性连接，避免夹具自身谐振干扰测试结果；装夹压紧模块采用弹性压头设计，压紧力可根据待测工件的材质特性进行适配调整，既保证装夹的稳固性，又不会压伤工件的薄壁结构；导向部位采用高精度滑动配合结构，保证每次装夹的定位一致性，将重复定位误差控制在极小范围内。从安装边界与尺寸适配来看，整套夹具的底座安装尺寸适配主流共振测试台的安装孔距规范，整体高度控制在测试设备的允许工作行程范围内，不会与测试台的运动部件产生干涉；各功能模块采用可拆卸式连接设计，当需要测试不同规格的接插件时，仅需更换对应的仿形定位块即可快速切换生产型号，无需重新调整整套夹具的安装位置，能够有效压缩多品种小批量测试场景下的工装换型时间，适配柔性化的测试作业需求。
