往复式活塞发动机连杆结构三维建模

项目分类:3D模型 发布时间:2021-05-15 ID:173720
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模
  • 往复式活塞发动机连杆结构三维建模

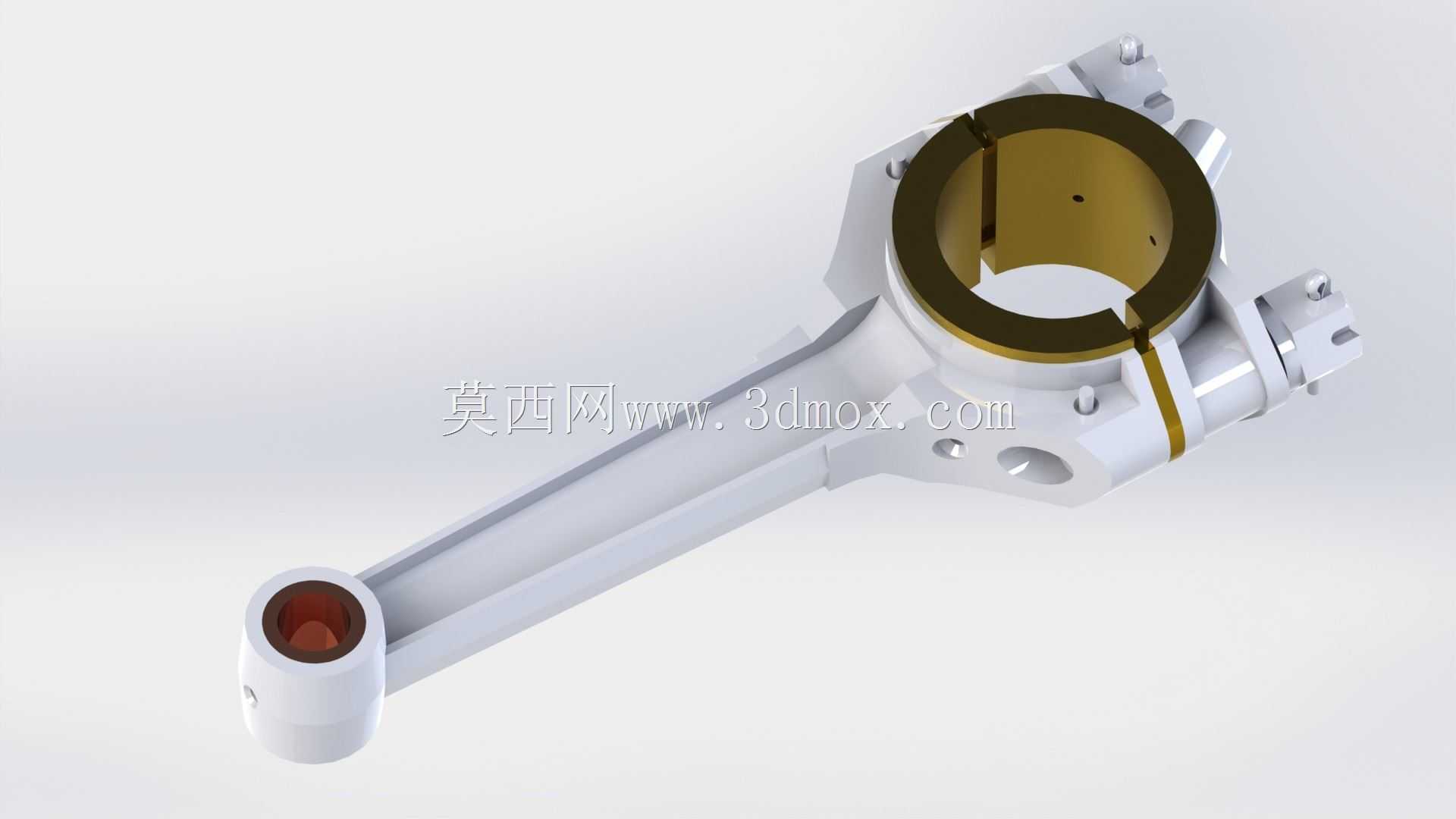

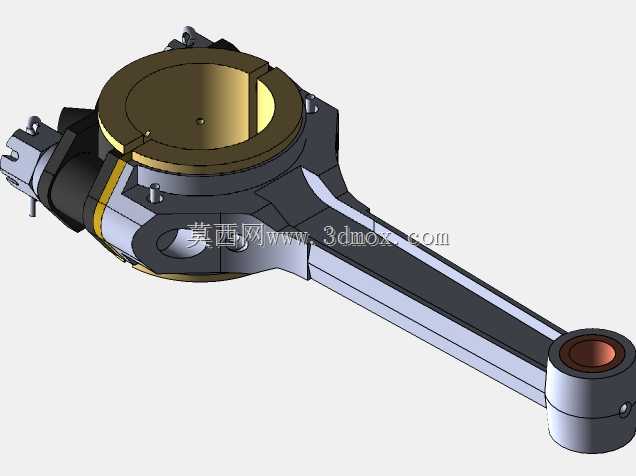

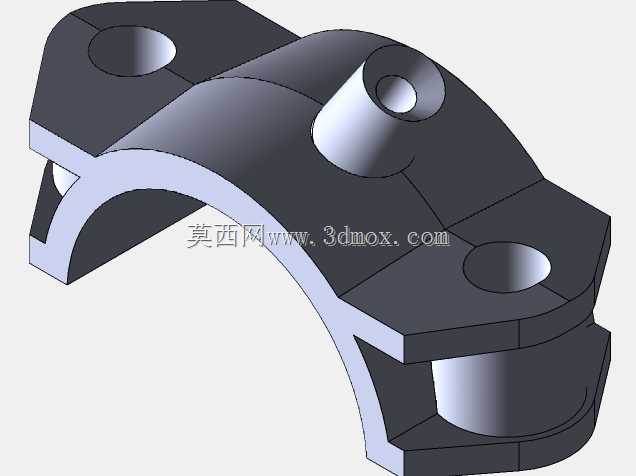

这款连杆是往复式活塞发动机内部的核心传动构件,主要应用于车用汽油机、小型柴油机以及通用动力内燃机的曲柄连杆机构中,承担着动力传递与运动形式转换的关键作用。在发动机实际运行过程中,连杆的小头端通过活塞销与活塞组件铰接,大头端则与曲轴的曲柄销紧固配合,将活塞承受的气缸燃烧爆发压力传递给曲轴,把活塞的上下往复直线运动转化为曲轴的旋转运动,最终向外输出可用扭矩,是发动机动力输出路径上不可或缺的受力部件。从功能特性来看,连杆在工作过程中需要承受周期性变化的气体压力、往复惯性力以及旋转离心力的复合作用,受力状态复杂且交变载荷冲击明显,因此设计时对结构强度、刚度以及抗疲劳性能有着极高要求。该连杆采用分体式大头结构设计,大头端设置剖分面配合连杆盖,通过高强度螺栓实现紧固连接,既保证了与曲柄销的装配便利性,也能在螺栓预紧力作用下形成足够的抱紧力,避免运行过程中出现连接松动;杆身采用工字形截面结构,在保证整体抗弯、抗扭刚度的前提下尽可能降低自身重量,减少往复运动产生的惯性载荷,提升发动机的响应速度与运行平顺性;小头端集成了衬套安装位,可压入耐磨铜衬套与活塞销形成滑动摩擦副,降低铰接部位的磨损速率,延长部件使用寿命。从安装边界来看,连杆的大头内孔尺寸需与对应排量发动机的曲柄销直径精准匹配,剖分面的定位结构可保证连杆盖安装后的同轴度误差控制在极小范围内,避免轴瓦偏磨;小头内孔尺寸适配对应规格的活塞销,杆身长度需匹配发动机的活塞行程与气缸中心高度,确保活塞运行到上止点、下止点时不会与气缸盖、曲轴平衡块发生运动干涉;连杆大、小头端的宽度尺寸也需与曲轴曲柄臂间距、活塞销座间距相适配,保证装配后轴向留有合理间隙,避免热膨胀导致卡滞。在外形设计上,杆身与大、小头的过渡区域采用大圆角平滑过渡,避免应力集中引发的疲劳断裂,整体结构经过受力优化,可在轻量化的基础上满足高负荷工况下的使用需求,适配多数中小排量往复式活塞发动机的传动结构设计要求。
