方形安装板重载万向滚轮结构设计

该滚轮结构是面向工业重载移动场景设计的行走支撑部件，主要应用于仓储重型货架、工业设备转运台车、生产线移动工装、重型工具柜等需要频繁移位或定点驻留的设备底部，承担设备整体重量承载与灵活转向移动的核心功能，可适配车间环氧地坪、硬化水泥地面、钢板地面等多种常见工业作业地面，在满足大载重需求的同时兼顾转向灵活性，降低设备移位时的操作推力，提升工位调整、物料转运的作业效率。

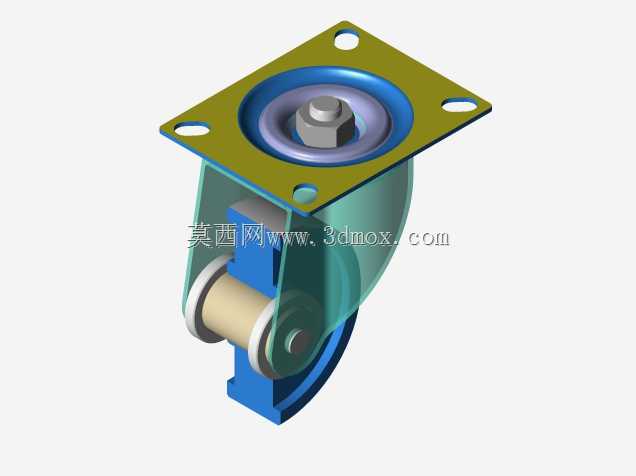

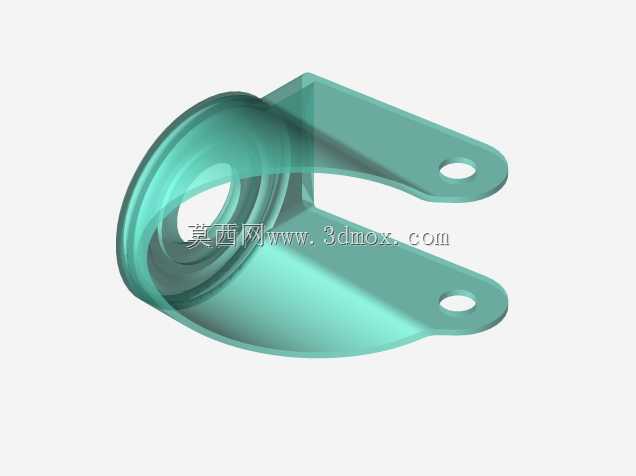

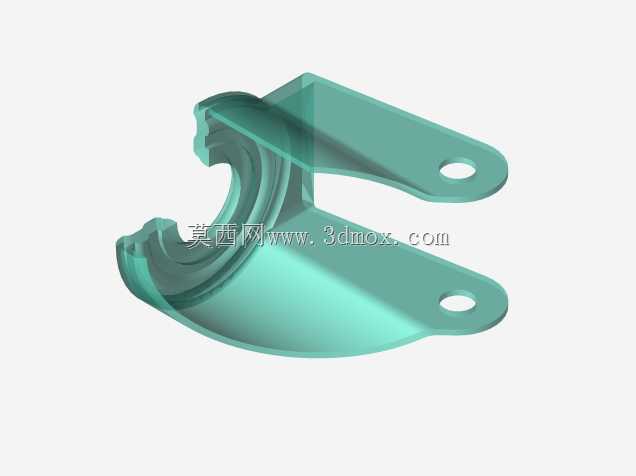

从功能特性来看，该滚轮采用万向转向结构设计，顶部方形安装法兰可与设备底部安装面实现稳固贴合连接，转向支架内置回转支撑结构，可实现360度水平方向自由回转，推动设备时可根据施力方向自动调整行进朝向，无需额外调整轮体角度即可完成多方向移动；轮体采用耐磨材质搭配内嵌滚动轴承结构，滚动阻力小，长期使用不易出现轮面磨损卡滞问题，支架部分采用高强度结构设计，可承受较大径向与轴向冲击载荷，避免重载工况下支架变形、断裂失效。

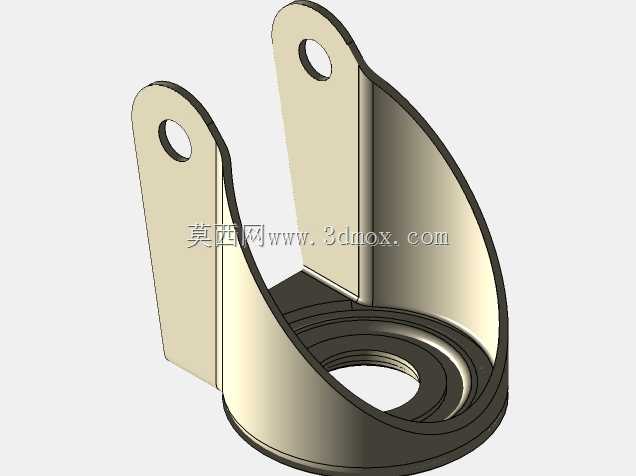

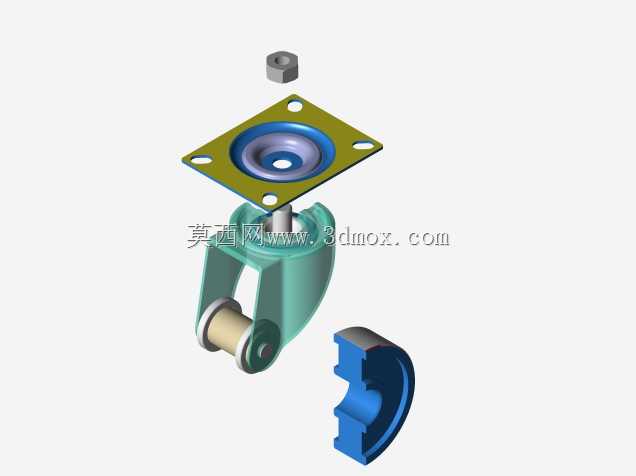

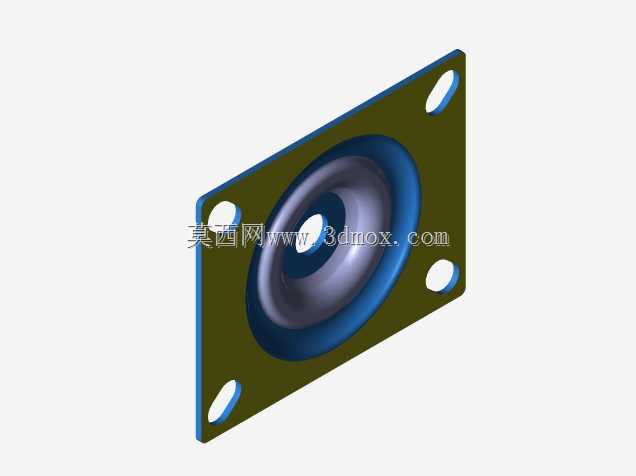

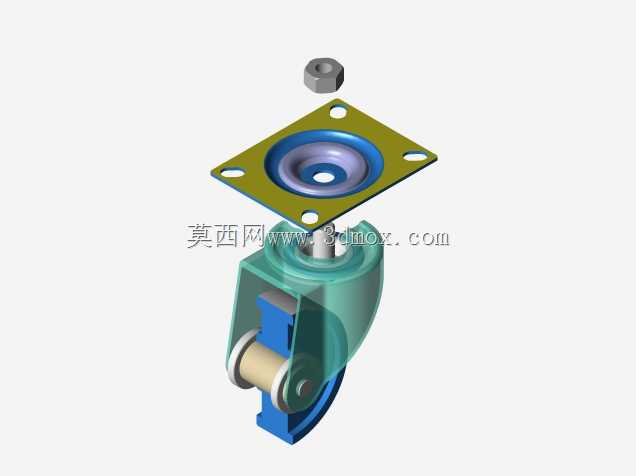

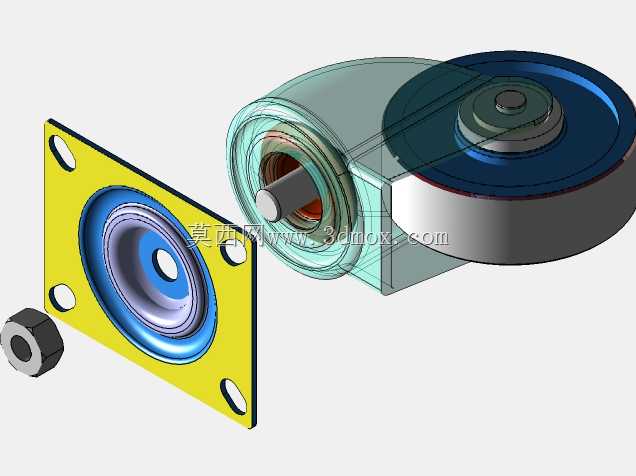

设计过程中，首先围绕重载承载需求完成核心受力部件的结构选型，顶部安装法兰采用四角带安装孔的方形结构，相比圆形安装板拥有更大的接触贴合面积，安装后受力更均匀，可避免安装面局部应力集中导致的连接松动；转向回转部分采用轴套加锁紧螺母的固定结构，既保证转向动作的顺滑度，又可限制转向支架的轴向窜动，提升结构连接可靠性；轮体与支架之间采用销轴加轴承的连接方式，将轮体转动时的滑动摩擦转化为滚动摩擦，大幅降低轮体转动阻力。

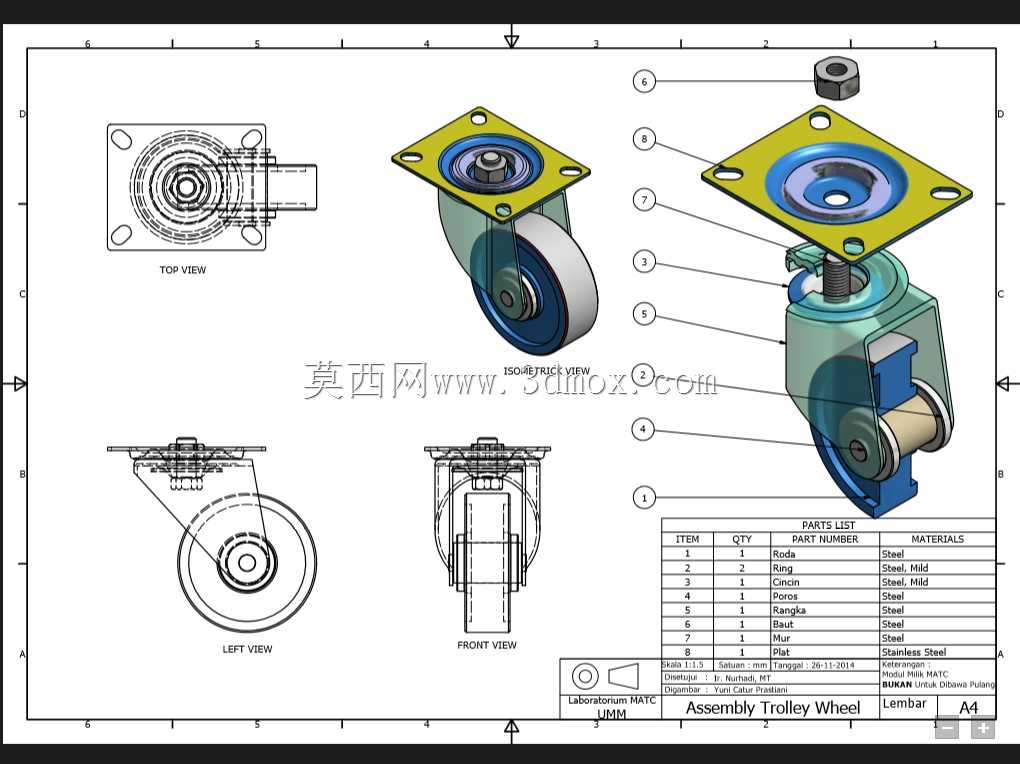

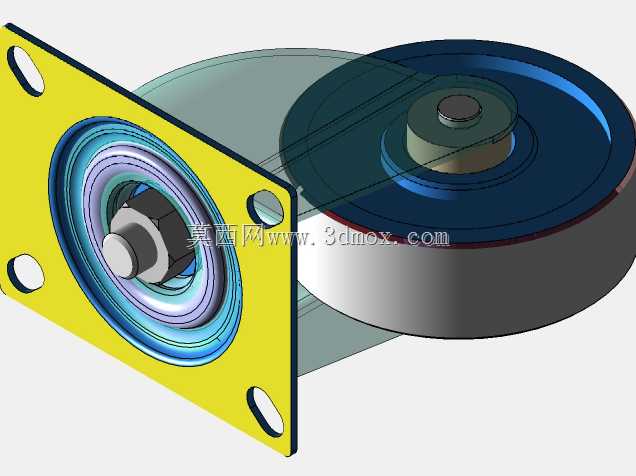

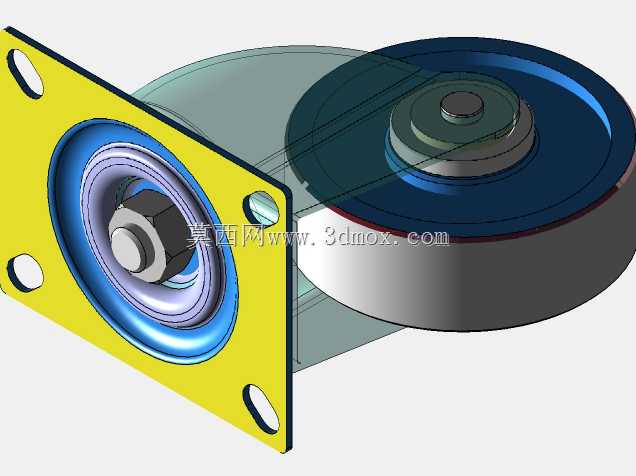

安装边界方面，顶部方形安装板的孔位采用对称式布局，适配通用工业脚轮的安装尺寸规范，安装时无需额外对设备底部安装面进行非标改孔即可完成装配；整体结构的垂直安装高度经过优化，在保证轮体直径满足越障能力要求的前提下，尽可能压缩整体高度，降低设备安装后的整体重心，提升设备放置与移动过程中的稳定性；轮体宽度经过载荷校核，可在额定载重下保证轮面与地面的接触压强处于合理区间，避免压损普通工业地坪，同时轮体两侧预留足够的转动间隙，转向过程中不会与支架、安装法兰产生运动干涉，全角度转向动作顺畅无卡滞。整套结构的各零部件拆分清晰，装配逻辑合理，损坏后可单独更换易损部件，降低后期维护成本。
