两款工业设备导向与支撑支架结构设计

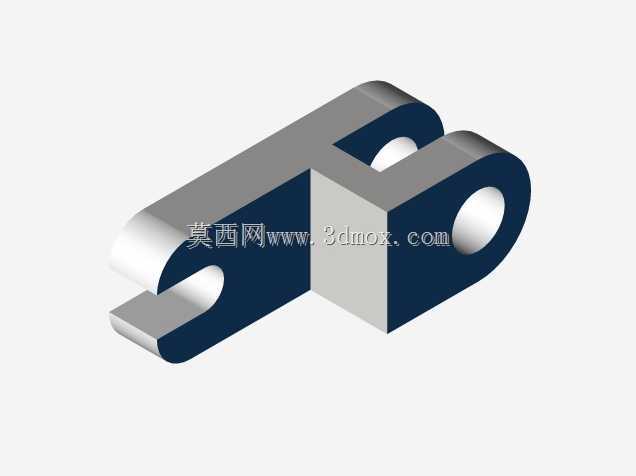

　　在自动化生产线、工装夹具以及各类专用设备的结构搭建中，这类小型支架类构件往往承担着核心的定位、导向与载荷传递作用，看似结构简单，实则直接影响整套机构的运行精度与长期可靠性。本次涉及的两款支架分别对应不同的工位功能需求，一款为带同轴轴套安装位的CS类支撑支架，另一款为带斜向导向面的GUIDE导向支架，二者均采用机加工成型的块式结构设计，主体以矩形安装基面为承载基础，通过一体化铣削加工完成所有功能面的成型，减少了分体装配带来的累积误差。

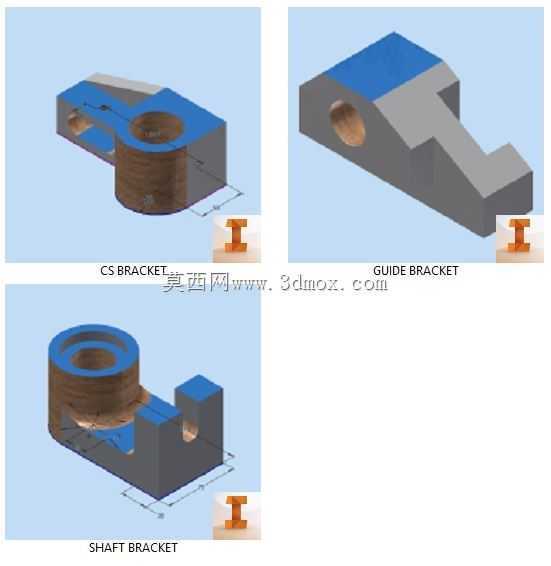

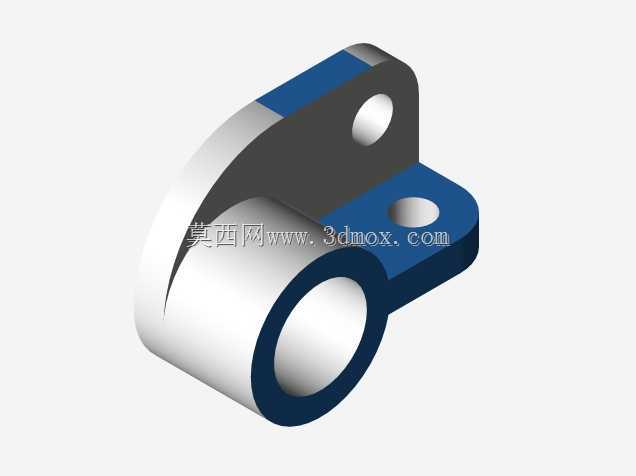

　　从实际应用场景来看，带轴套孔的支撑支架多应用于输送线侧边的辊轴安装、小型转轴的端部支撑工位，其主体的沉孔结构用于镶嵌铜质或者工程塑料材质的滑动轴套，孔位的同轴度、孔端面与安装基面的垂直度是核心控制公差，设计时将轴套安装位的凸台高度设置为15mm，既保证轴套压装后的定位长度足够，避免运行过程中轴套窜动，又不会过多占用Z向安装空间。支架底部的安装基面预留了两个沉头螺栓过孔，孔距按照常规工业铝型材的槽距标准设置，可直接适配40系列、50系列工业铝型材的安装需求，无需额外加工转接板，降低现场安装的调整工作量。支架侧边的缺口结构并非减重设计，而是为了避让相邻工位的传感器走线或者相邻构件的运动轨迹，避免机构运行过程中发生干涉，缺口的棱边全部做了C1倒角处理，既去除加工毛刺，也防止装配过程中划伤操作人员或者线缆表皮。

　　另一款导向支架则多用于工装夹具的工件导入、直线运动机构的行程末端导向工位，其顶部的蓝色标识面为实际的工作面，采用15度的斜角过渡设计，斜向工作面的表面粗糙度控制在Ra1.6以内，保证工件或者运动件滑入时的顺畅度，不会出现卡滞、刮擦工件表面的问题。支架的尾部设置了凸台式的定位挡边，当导向件滑入到位后，挡边可承担轴向的限位载荷，避免冲击力直接传递到连接螺栓上，延长支架的使用寿命。该款支架的安装基面同样设置了两个内六角螺栓安装孔，孔位与前述支撑支架的孔距保持一致，在同一条生产线上可实现安装位的通用互换，减少备件的储备种类。

　　从设计思路层面来看，两款支架均采用了“基面统一、功能分区”的设计逻辑，所有安装孔的中心距、安装基面的平面度公差保持同一标准，功能结构则根据各自的工位需求做差异化设计，既满足不同的功能要求，又能降低加工时的工装调整成本——加工时可采用统一的夹具装夹毛坯方料，一次装夹即可完成安装基面、安装孔的加工，后续仅需更换加工程序即可完成不同功能面的铣削，大幅提升批量加工的效率。材质选择上，两款支架的主体均采用45号钢调制处理，工作面根据使用需求可做淬火加硬处理，硬度达到HRC40-45，提升耐磨性能；若应用在有防腐需求的工位，也可更换为304不锈钢材质，安装尺寸完全通用，无需修改结构。

　　在安装边界的考量上，两款支架的总高度均控制在35mm以内，最大外轮廓尺寸不超过80mm*50mm，属于小型安装构件，可布置在设备内部的狭窄空间内，不会占用过多的设备内部走线、走管空间。安装时需保证安装基面与设备安装面的贴合度，间隙不超过0.03mm，若安装面存在平面度误差，可通过铜皮垫片调整，避免支架锁紧后出现变形，导致轴套孔或者导向面的形位公差超差，影响机构运行精度。在长期运行维护中，支撑支架的轴套孔需定期加注润滑脂，减少转轴与轴套的磨损；导向支架的工作面需定期清理表面的切屑、灰尘等杂物，避免硬物刮伤工作面导致导向卡滞。这类支架虽然不属于设备的核心动力部件，但其结构设计的合理性、加工精度的一致性，直接决定了整套设备运行的稳定性，在结构设计阶段需充分考虑相邻构件的运动轨迹、载荷大小、安装维护空间等因素，避免出现安装后无法调整、维护时需要拆解周边大量构件的问题。
