管道式静态混合单元结构三维设计

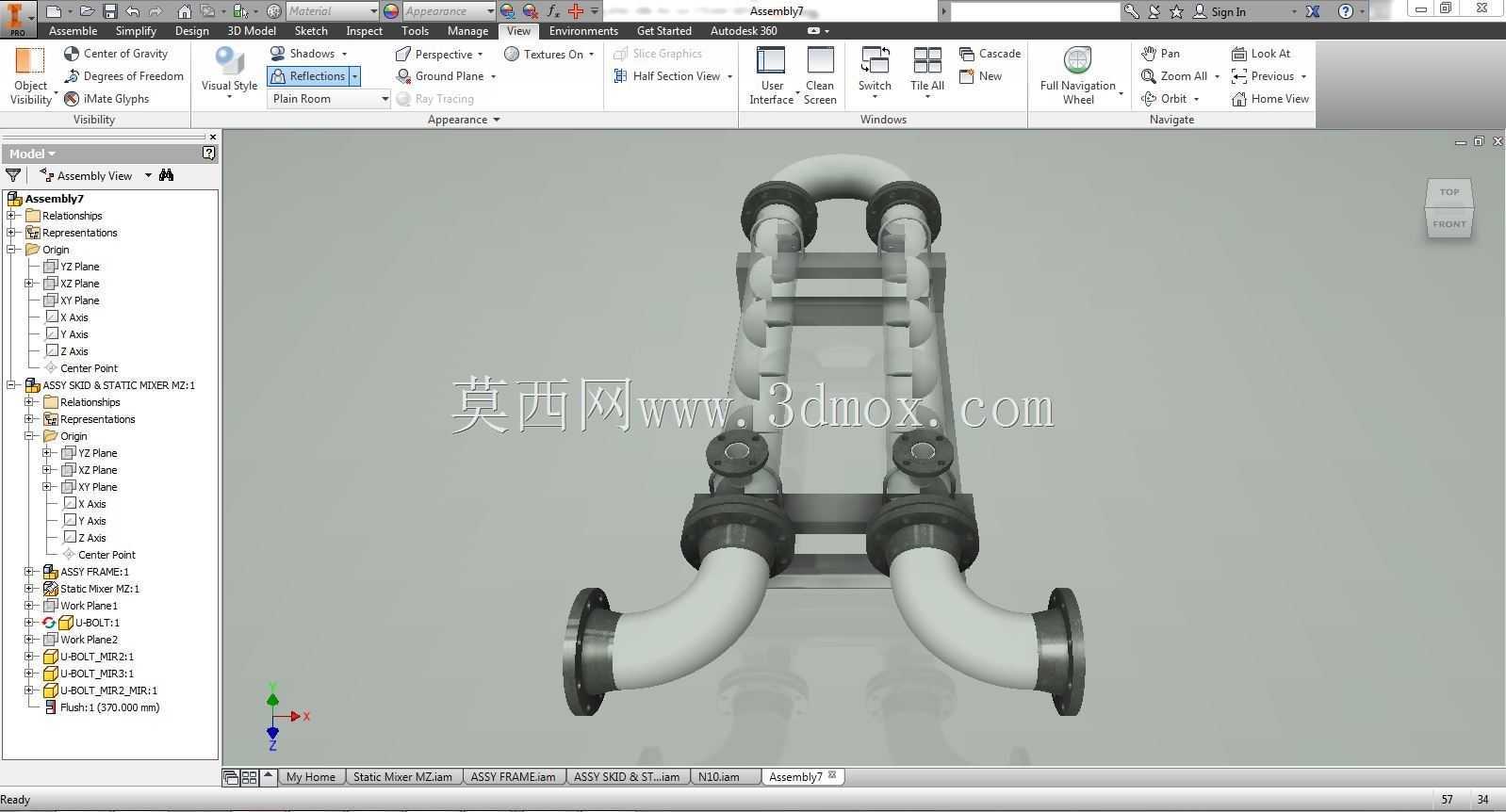

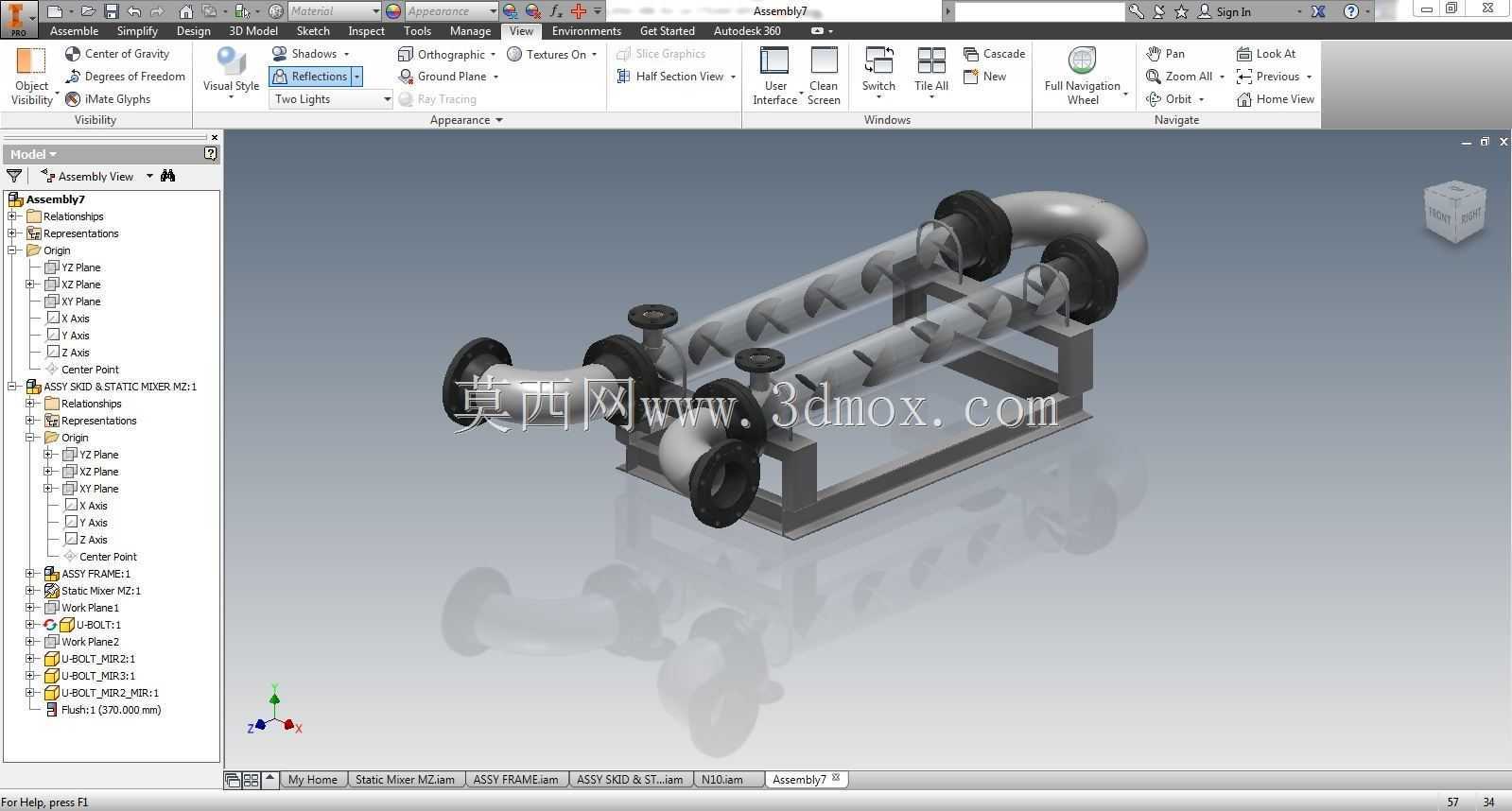

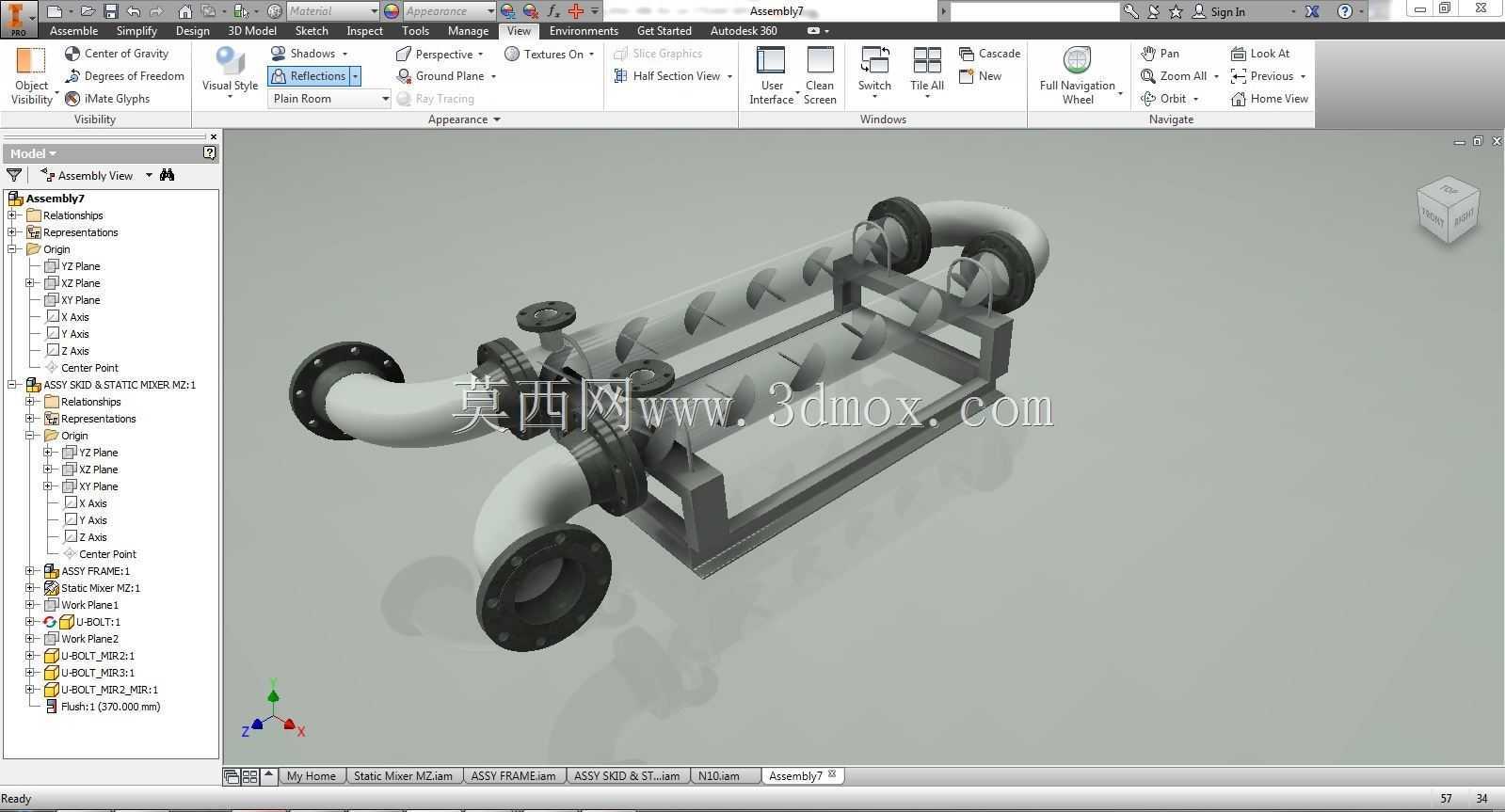

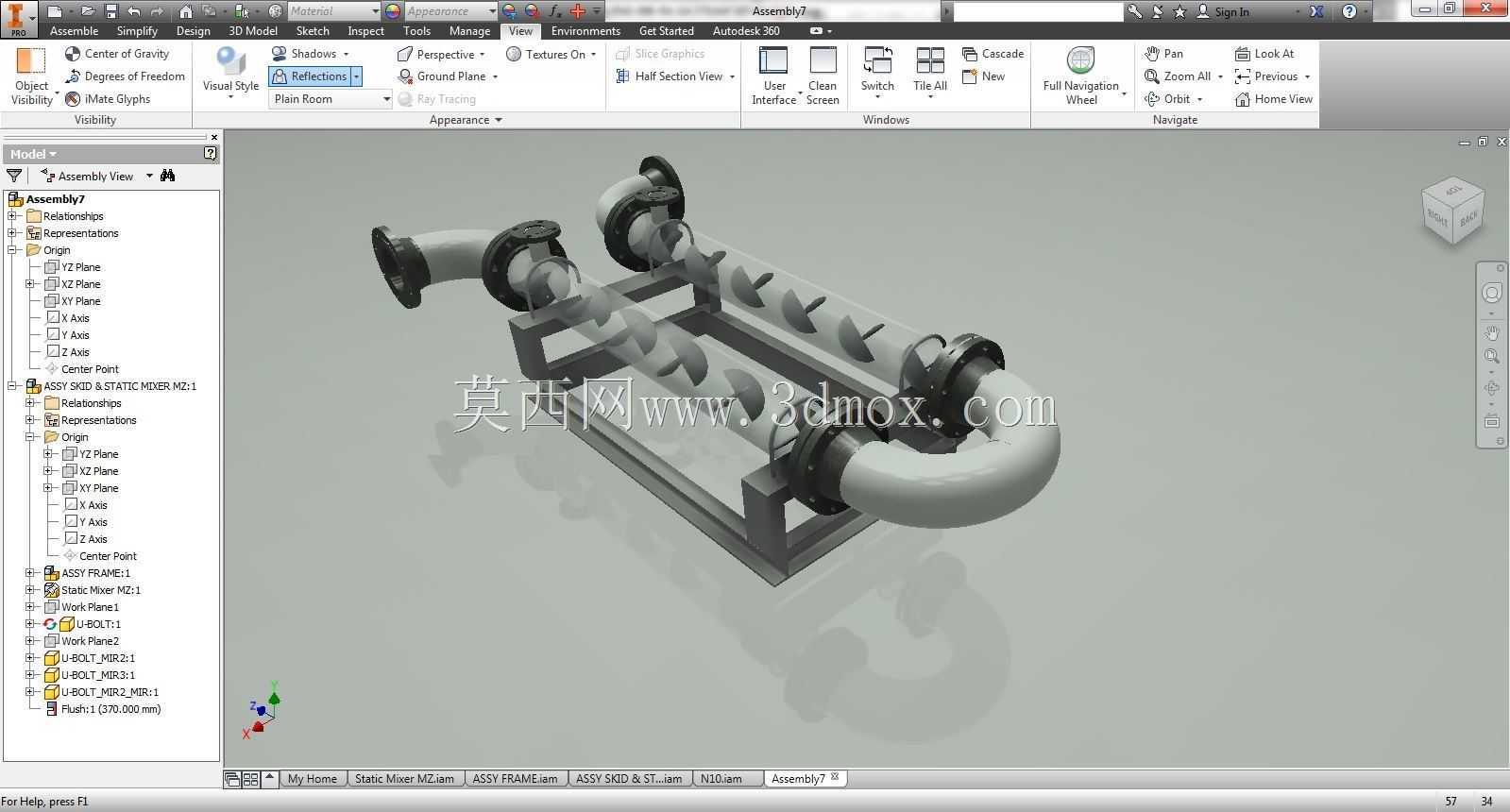

　　在化工、水处理、食品加工等连续化生产的流体输送工段中，管道内的多相介质混合均匀度直接决定后续反应、萃取、调质工序的成品合格率，这类场景下无需额外动力输入的管道式静态混合设备，凭借压损可控、无运动易损件、可直接串接现有管路的优势，已经逐步替代传统带搅拌桨的槽式混合设备，成为连续化生产线的核心管路单元。本次呈现的混合单元采用双U型弯管串接的结构布局，区别于常规单管直段内置混合元件的设计，双管并行的结构可以在有限的安装空间内拉长流体的混合路径，不需要额外拉长直管路的铺设长度，尤其适合车间内管路排布紧凑、没有足够长直段安装常规静态混合器的改造场景。从结构设计逻辑来看，该混合单元的核心混合功能依托管内预置的螺旋状扰流元件实现，

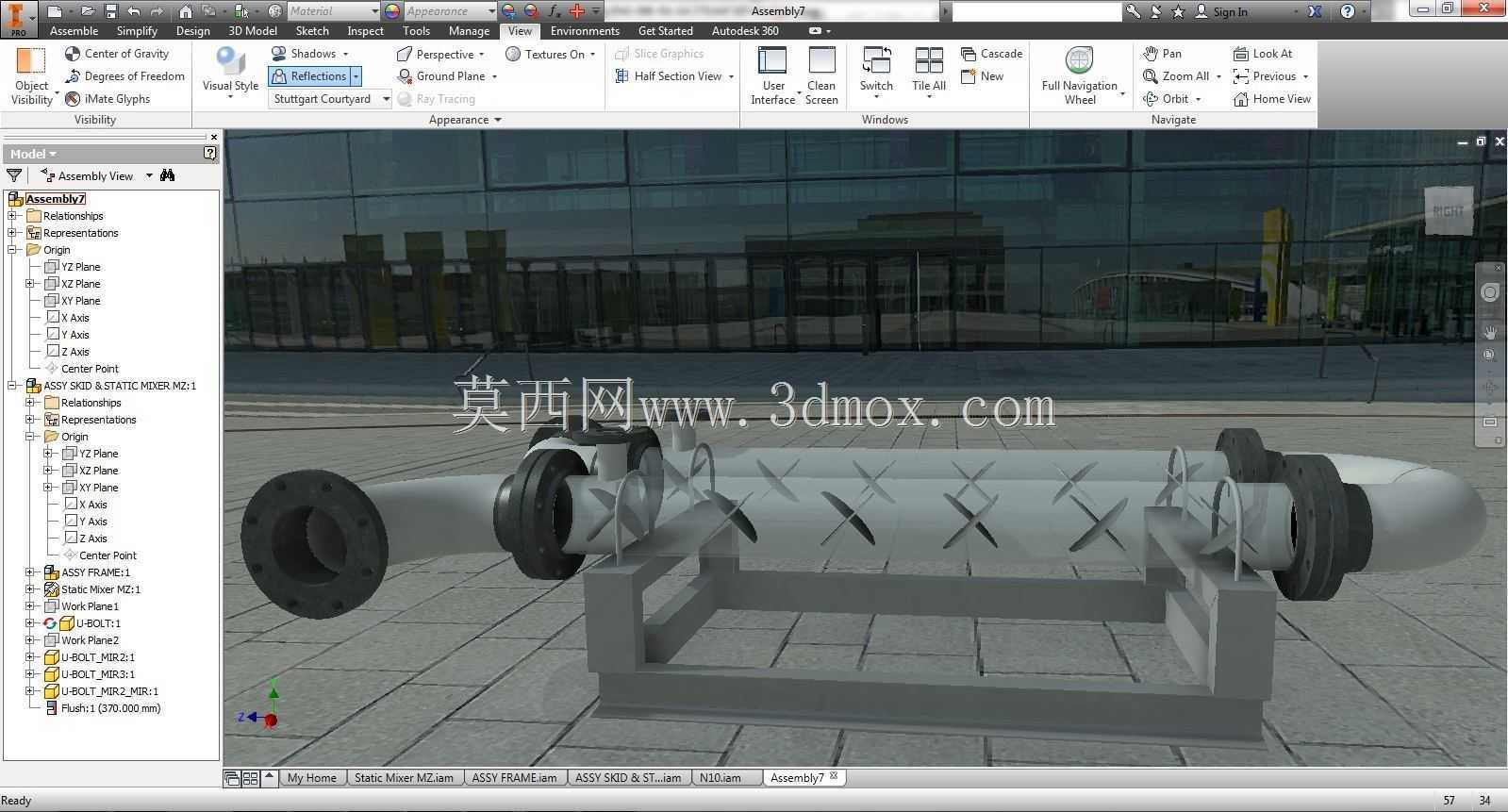

　　流体在流经管段时，会被扰流元件不断切割、分流、旋转、重新汇合，不需要外接电机或搅拌机构，仅依靠流体自身的输送压头就能完成不同介质的均匀掺混，这种结构没有转动部件，日常运维不需要定期更换密封件或搅拌桨，运行故障率远低于动力式混合设备。从安装边界来看，该混合单元两端采用标准法兰连接结构，可直接与同公称通径的工业管路对接，不需要额外加工过渡接头，安装时仅需保证两端法兰的密封面平行、螺栓对角均匀紧固即可，设备底部设置的一体式支撑框架可直接固定在地面或管路支架上，不需要额外设计定制支撑结构，能大幅降低现场安装的施工工作量。在实际工况适配中，这种双管结构的静态混合器可适配液液混合、气液混合、低粘度固液混合等多种工艺场景，

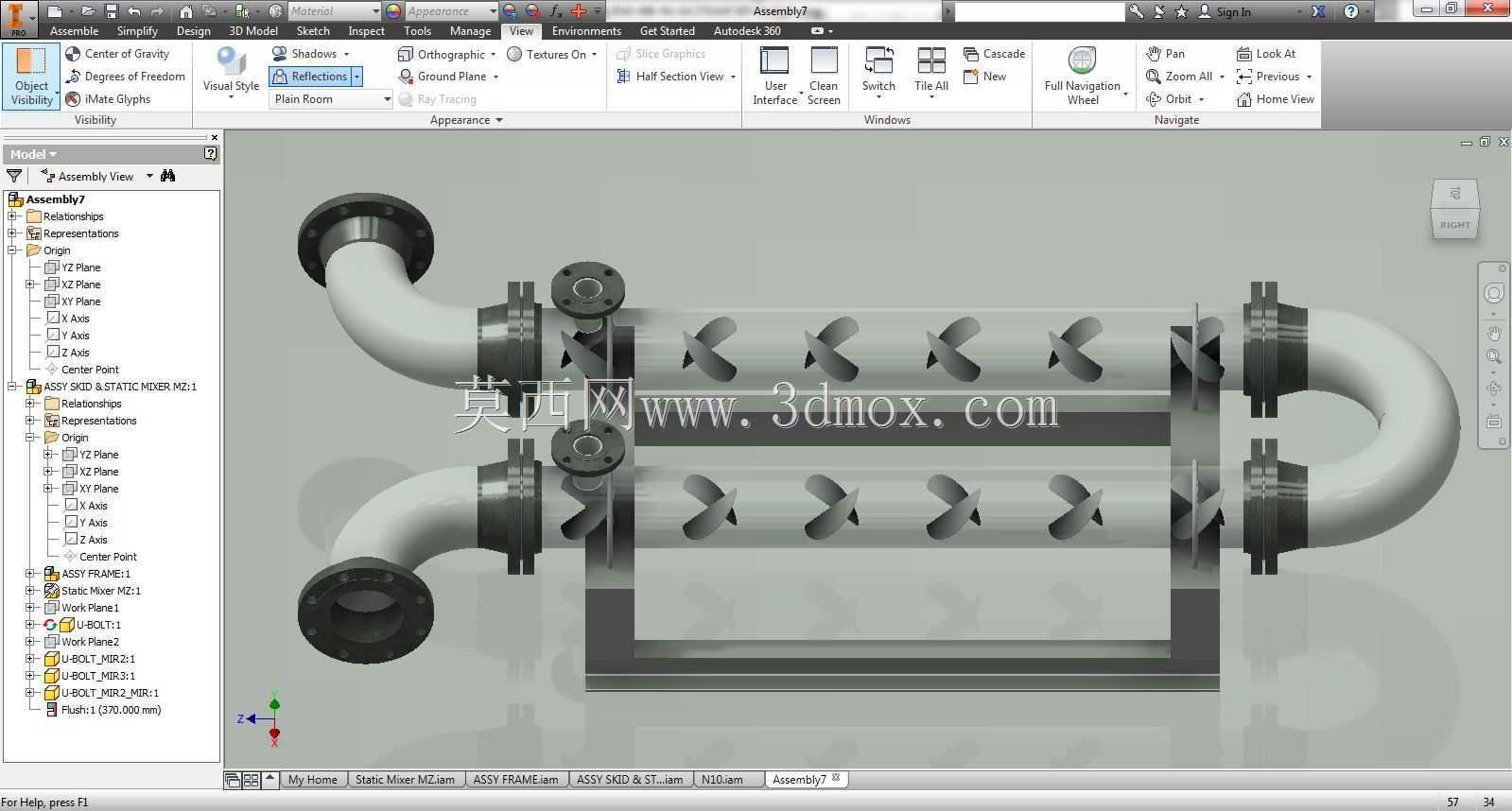

　　比如水处理工艺中投加絮凝剂后的快速混合、化工生产中不同原料液进入反应釜前的预混、食品饮料生产中辅料与主料的管道内连续掺混，都可以通过该类设备实现均匀混合，避免出现局部介质浓度差导致的反应不充分、絮凝效果差、成品口感不均等问题。设计过程中需要重点关注管内扰流元件的排布角度与间距，角度过大容易导致管路压损过高，增加前端输送泵的扬程负载，角度过小则会导致流体切割分流不充分，混合均匀度达不到工艺要求，同时U型弯管的转弯半径也需要结合管内介质流速做匹配，避免转弯处出现介质滞留死角，对于含有少量固体颗粒的介质，转弯半径需要适当放大，防止颗粒沉积堵塞管路。从外形尺寸的适配性来看，该结构的整体安装高度与宽度控制在常规工业管路的安装空间范围内，

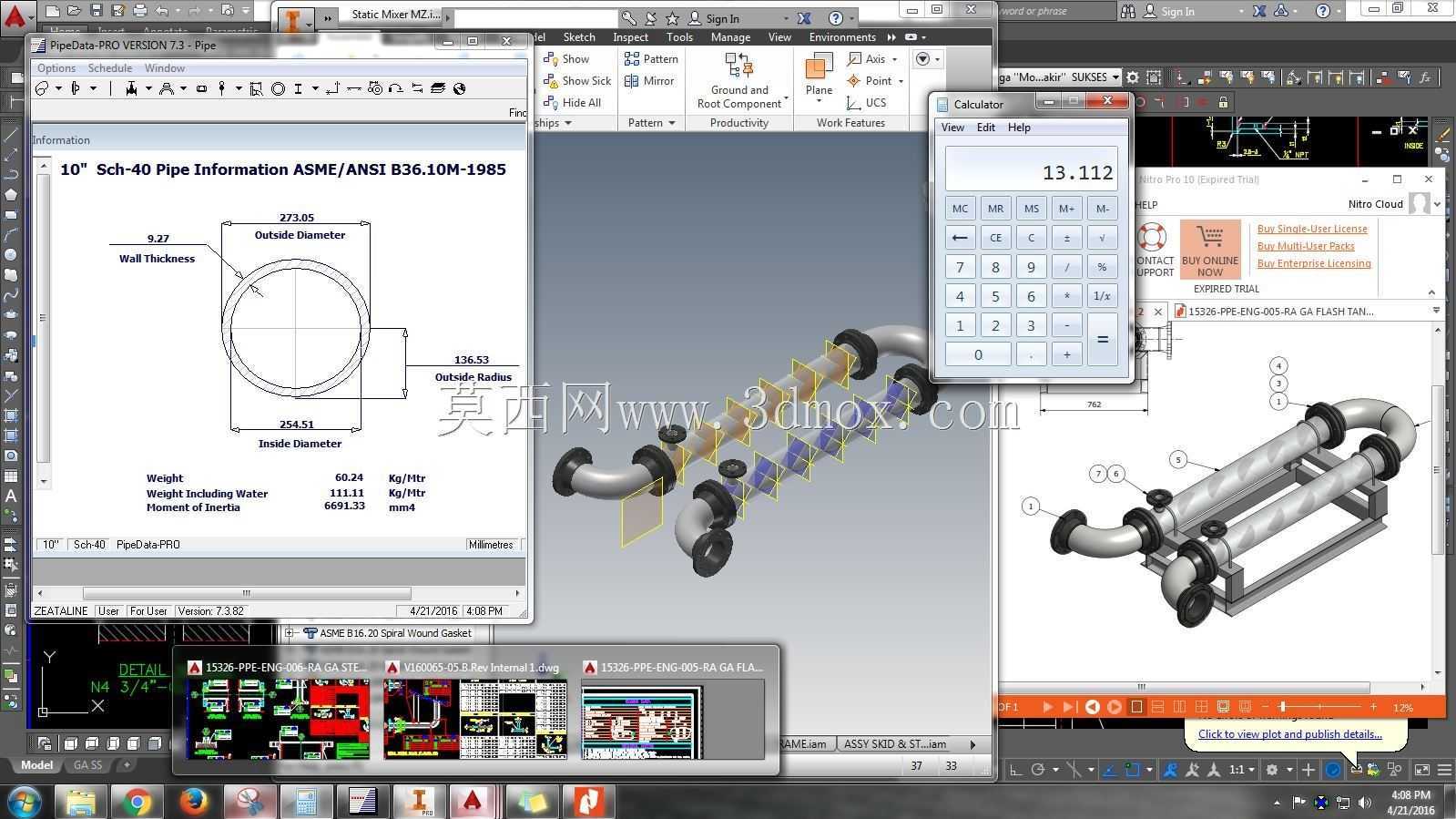

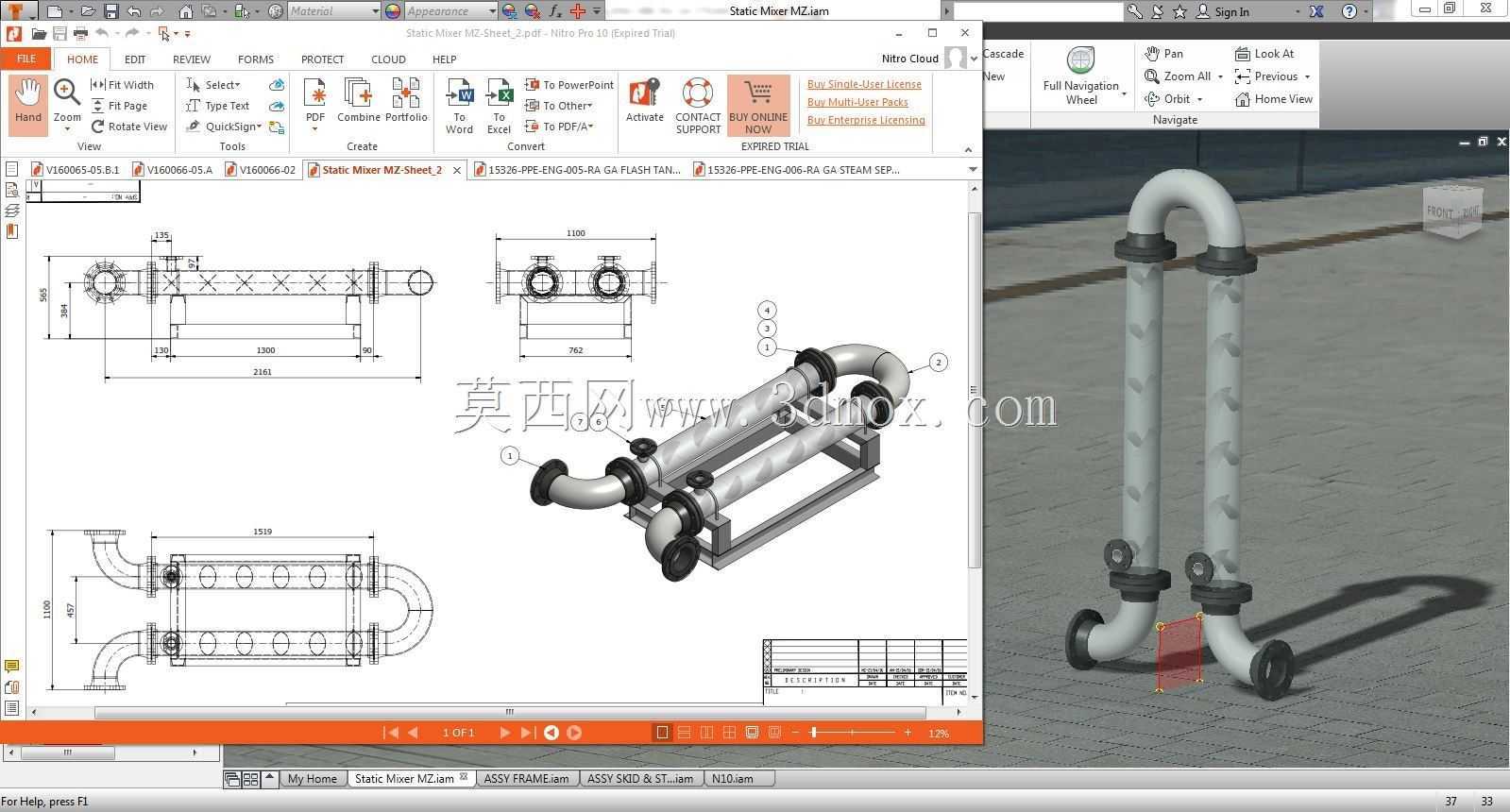

　　并行双管的布局让设备的轴向长度比同混合效果的单管静态混合器缩短近40%，对于老车间生产线改造时管路安装空间不足的场景，这种结构的适配性更强，不需要重新调整现有管路的整体走向，仅需替换对应管段即可完成混合单元的加装。在结构细节处理上，法兰与管段的焊接位置做了圆弧过渡处理，减少焊接应力集中的同时，也避免管段内壁出现凸起导致的流道突变，降低局部紊流带来的额外压损，支撑框架与管体的连接采用卡箍式固定结构，不需要在管体上额外焊接支撑耳板，避免焊接热影响区对管体材质性能的影响，也方便后期根据实际安装需求调整支撑的固定位置。针对不同的工艺压力等级，该结构可通过调整管体壁厚、法兰压力等级来适配从常压到中压的管路工况，不需要改动整体的结构布局，设计复用性较强，结构设计人员在做类似设备选型或建模时，可直接参考该结构的布局逻辑，结合实际工况的介质参数、管路通径、安装空间调整具体尺寸参数，不需要从零开始搭建整体框架，能有效缩短设计周期。
