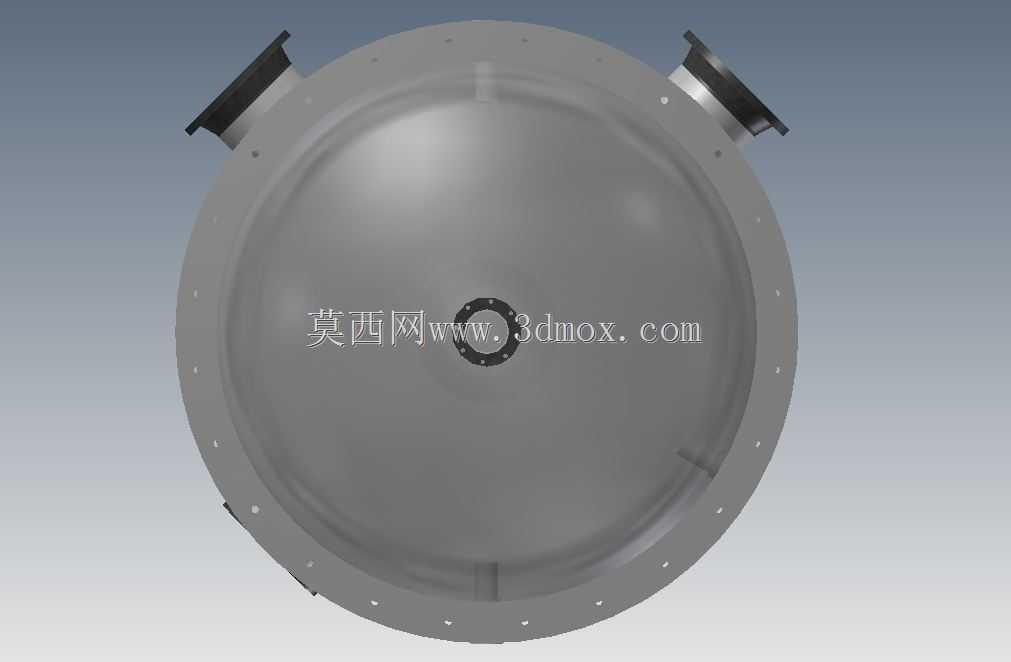

压力容器用带侧接管拱形塔板封头结构

　　在石油炼制、化工精馏、气体分离等流程工业的塔器设备内部，塔板与封头的组合结构直接决定了介质分配效率与设备承压可靠性，本次呈现的带侧接管拱形塔板封头，是针对中低压塔器顶部气液分离、介质导出工况设计的核心承压部件。从实际应用场景来看，这类结构多安装于精馏塔、吸收塔、洗涤塔的顶部封头段，两侧对称布置的斜向接管，主要用于塔顶气相采出、压力监测探头安装或者安全阀、泄压管路的对接，区别于常规平顶塔板结构，拱形的承压面设计能够更好地分散内部介质压力，在相同壁厚条件下承载能力比平板结构提升40%以上，尤其适合0.1-1.6MPa压力等级的常压、低压塔器工况。

　　从设计思路层面拆解，整个结构采用一体化冲压成型的拱形基体作为主体，周圈均匀布置的螺栓孔用于和塔体筒节的法兰做密封连接，孔位的节距误差控制在±0.2mm以内，保证安装时密封垫片的受力均匀，避免运行过程中出现介质泄漏。两侧的斜向接管采用和封头本体同材质的管材焊接成型，接管角度经过流体仿真优化，避开了塔顶气相出口的涡流区，能够减少气相带液的问题，同时接管端部同样预留了法兰连接的螺栓孔位，方便和外部工艺管路快速对接。封头中心位置的环形凸台结构，是为塔顶吊柱、破沫网压圈或者喷淋装置安装预留的固定位，凸台背面做了加厚处理，避免附加载荷导致的局部应力集中。

　　在安装边界与尺寸适配方面，该结构的外径尺寸匹配常规标准塔器的筒节内径，周圈法兰密封面采用突面结构，适配缠绕式垫片或者非金属软垫片的密封要求，安装时需要保证封头端面和塔体筒体轴线的垂直度偏差不超过1mm，否则会导致内部塔板的水平度偏差，影响气液传质效率。两侧接管的伸出长度控制在150mm左右，既满足外部法兰安装的操作空间要求，也不会因为伸出过长导致运输、吊装过程中出现磕碰变形。从功能特性来看，拱形的内表面光滑无死角，不容易积存物料残渣，在处理易聚合、含固体颗粒的介质时，能够减少结焦、堵塞的风险，降低设备停机清理的频率；焊接位置全部做了圆滑过渡处理，没有尖锐的应力集中点，在周期性压力波动的工况下，抗疲劳性能优于拼接式平板结构。

　　实际选型应用时，需要根据塔器的设计压力、操作温度匹配对应的材质，常规碳钢材质适用于无腐蚀性的水、烃类介质，不锈钢材质则适配酸碱类腐蚀工况，壁厚计算需要同时考虑内压载荷、接管外载、吊装载荷的组合作用，周圈螺栓的规格、数量需要根据密封面的比压要求计算确定，避免运行过程中出现垫片压溃或者密封比压不足的问题。该结构在建模时已经完成了安装干涉检查，所有连接孔位、接管位置都和常规标准塔器的配套部件适配，不需要额外做二次修改就可以直接用于塔器的总装设计，能够大幅缩短设计阶段的建模周期，同时结构的受力经过有限元校核，关键位置的应力值都控制在材料许用应力范围以内，满足承压设备的设计规范要求。
