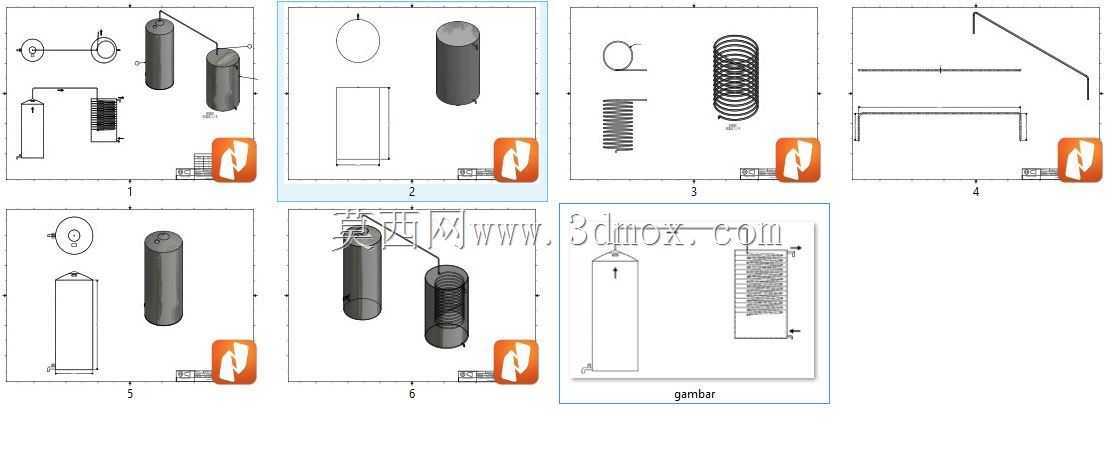

200升承压式太阳能热水储供装置结构设计

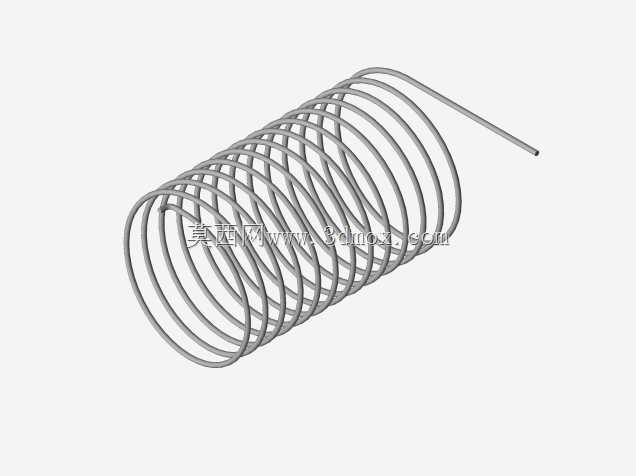

　　这套200升容量的太阳能热水装置，核心适配独栋住宅、小型商用门店、村镇自建房的集中热水供应场景，可满足3-5人日常洗浴、厨房用热水的连续需求，在晴好天气下依靠太阳能集热实现零能耗热水制备，连阴雨天可搭配辅助电加热或外接热源完成水温提升，整套结构的设计逻辑围绕户外安装的耐候性、储水的卫生性、换热的高效性三个核心维度展开。从结构组成来看，装置分为立式承压储热水箱、内置螺旋换热盘管、外置安装支架、集热连接管路四个核心部分，储水箱采用立式圆柱形结构，这种形态一方面可以最大化利用垂直安装空间，减少屋面或阳台的占地投影面积，另一方面圆柱形筒体的承压能力远优于方形结构，在自来水常规0.2-0.4MPa的供水压力下，筒体应力分布均匀，不需要额外做加强筋结构就能满足长期承压使用的强度要求，200升的有效容积对应筒体的内径约400mm，筒体总高度约1700mm，这个尺寸比例既可以保证水箱内部冷热水的分层效果，避免冷进水直接混合顶部已加热的热水导致出水温度骤降，也能适配多数住宅阳台栏板的高度限制，不会超出建筑外立面的安装管控要求。内置的螺旋换热盘管采用等螺距立式排布，盘管总长度约12米，管径选用DN15的不锈钢管，螺旋直径约200mm，这种大螺距的螺旋结构一方面可以增加换热介质在盘管内的流程长度，提升集热回路与储水的换热效率，另一方面螺旋结构的流体扰动效果优于直管结构，换热过程中盘管外表面不易附着水垢，长期使用的换热效率衰减幅度更小；

　　盘管的进出水口设置在水箱下部的侧封头上，和集热回路的循环管路对接，集热循环采用间接换热模式，也就是集热器内的换热介质不直接和生活用水混合，这种设计可以避免集热器及管路内的杂质、锈蚀进入生活热水，同时在冬季低温环境下，集热回路可以加注防冻液，避免管路冻裂，不需要像直插式太阳能热水器那样在低温天做排空防冻处理，大幅降低北方地区的冬季运维难度。外置的安装支架采用角钢焊接成型，支架的支撑腿做了外扩式设计，四个支撑点的投影尺寸约800mm*1000mm，安装时通过膨胀螺栓固定在屋面结构层或者阳台承重结构上，支架的倾斜角度根据使用地区的纬度做了适配，常规30-45度的倾斜角可以保证集热板在冬季太阳高度角较低的时候依然有最佳的受光角度，

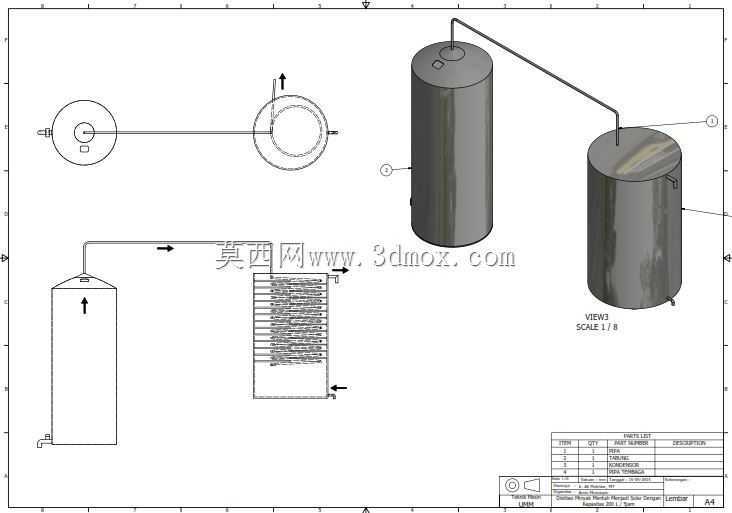

　　支架和水箱筒体的连接采用抱箍式固定结构，抱箍内侧垫有橡胶减震垫，一方面可以避免金属硬接触导致的筒体表面防腐层磨损，另一方面可以缓冲大风天气下的结构振动，减少连接部位的疲劳应力。集热连接管路的布局做了集成化设计，冷水进水口设置在水箱下部，热水出水口设置在水箱顶部，冷水进水口内部加装了布水器，进水时水流沿筒体侧壁缓慢向上流动，不会冲击水箱内部已形成的温跃层，保证顶部出水温度稳定；水箱顶部还预留了温度传感器安装口、排气口、辅助加热接口，用户可以根据使用需求加装电加热棒、温度显示装置，不需要额外在筒体上开孔，避免后期开孔导致的漏水隐患。整套结构的安装边界做了充分的冗余设计，所有管路接口都采用标准管螺纹连接，和市面上主流的平板集热器、

　　真空管式集热器都能直接对接，不需要做非标转接头；水箱的外保温层预留了50mm的厚度空间，填充聚氨酯发泡材料，在环境温度0℃左右的情况下，水箱内热水的日温降不超过5℃，可以满足隔夜用水的保温要求；支架的所有金属部件都做了热镀锌防腐处理，外露的螺栓采用不锈钢材质，在户外日晒雨淋的环境下可以保证15年以上的结构使用寿命，不会出现锈蚀垮塌的风险。从建模细节来看，所有部件的装配关系都做了完整的干涉检查，盘管和水箱内壁之间预留了10mm的安装间隙，支架的焊缝位置都做了倒角处理，避免应力集中，管路的转弯半径都符合流体输送的阻力要求，不会出现循环介质流动不畅的问题，整套模型可以直接用于生产开模前的结构验证，也可以作为同类型太阳能热水产品的设计参考模板，帮助结构工程师快速调整容积、尺寸参数，适配不同安装场景的使用需求。
