减速比1/4直齿齿轮传动箱结构设计

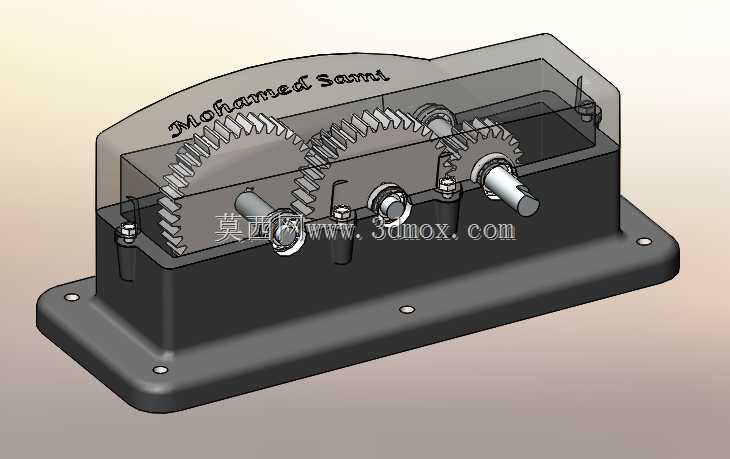

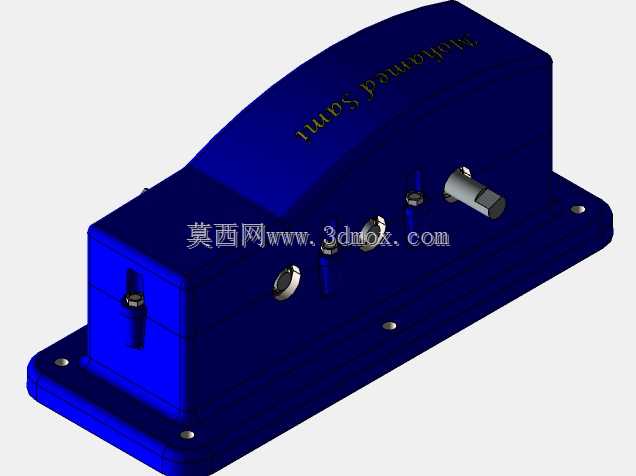

这款直齿齿轮传动箱主要面向小功率动力传输场景设计，可广泛应用于小型输送设备、轻工生产流水线、实验台动力单元、小型自动化执行机构等需要降低输出转速、提升输出扭矩的传动场合，能够匹配常规小功率动力源的输出特性，将原动机的高转速低扭矩输出转换为适配作业端需求的低转速高扭矩动力，保障作业端运行平稳、出力充足。在实际生产应用中，这类定速比齿轮箱无需复杂的调速结构，依靠固定的齿轮啮合传动比实现稳定的动力转换，相比皮带传动、链传动结构，其传动精度更高、传动比恒定，不会出现打滑、跳齿等传动误差，适合对转速输出稳定性有一定要求的轻载作业场景，比如小型物料分拣线的辊筒驱动、实验室搅拌装置的动力传输、小型包装设备的进给机构驱动等，都可以通过这类齿轮箱完成动力匹配。从功能特性来看，该齿轮箱采用三级直齿圆柱齿轮啮合传动，实现1:4的固定减速比，直齿齿轮的啮合方式加工难度低、装配调试便捷，传动过程中轴向力极小，可降低对支撑轴承的轴向载荷要求，提升整体结构的运行可靠性；箱体采用上下分体式结构设计，上半部分设置透明可视端盖，能够直观观察内部齿轮的啮合状态、润滑油脂的存量与状态，日常巡检维护时无需拆解箱体即可快速判断设备运行状态，下半部分为一体式铸造基座，基座边缘预留四个对称分布的安装固定孔，可通过螺栓直接将齿轮箱固定在设备安装机架上，安装定位便捷，基座的加厚设计能够提升整体结构的刚性，降低齿轮高速啮合时产生的振动传导，保障运行平稳性。在设计思路上，该结构优先兼顾了装配便捷性与维护便利性，输入轴与输出轴采用同侧平行布局，能够适配多数常规设备的动力走线与安装空间要求，轴端伸出位置设置密封结构，可避免内部润滑脂泄漏，同时阻挡外界粉尘、碎屑进入箱体内部磨损齿轮啮合面；内部齿轮的支撑位置均配置对应规格的滚动轴承，能够降低齿轮转动时的摩擦阻力，减少传动过程中的功率损耗，提升传动效率。从安装边界来看，该齿轮箱整体为方正带安装底座的结构，安装时需预留足够的轴端连接空间，保障输入轴与原动机输出轴、输出轴与作业端负载轴的同轴度误差在允许范围内，避免额外的径向载荷作用在轴端造成轴承、齿轮的异常磨损；箱体底部的安装孔位间距经过标准化适配，可匹配多数小型设备的安装机架孔位设计，无需额外制作转接安装板即可完成固定，整体结构紧凑，占用安装空间小，能够在狭小的设备腔体内部完成布置，适配各类紧凑型小型设备的传动系统设计需求。
