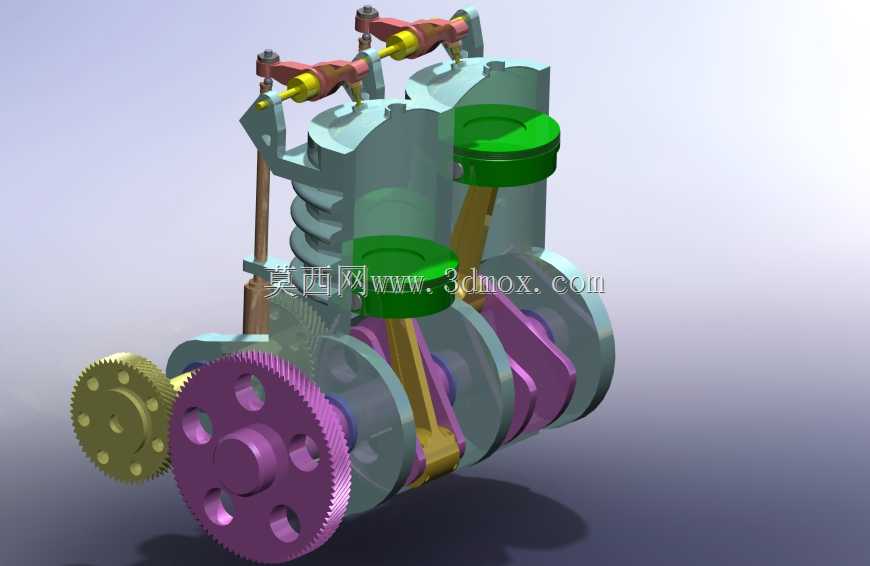

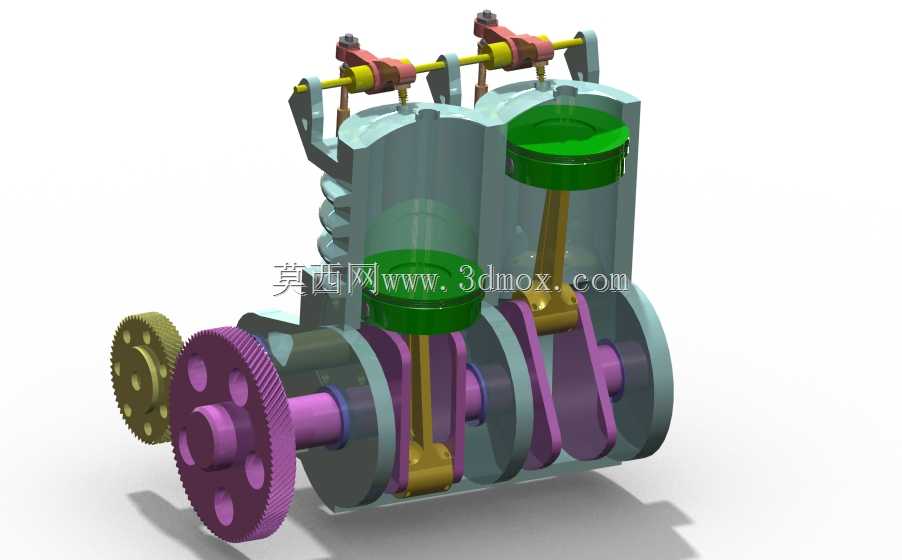

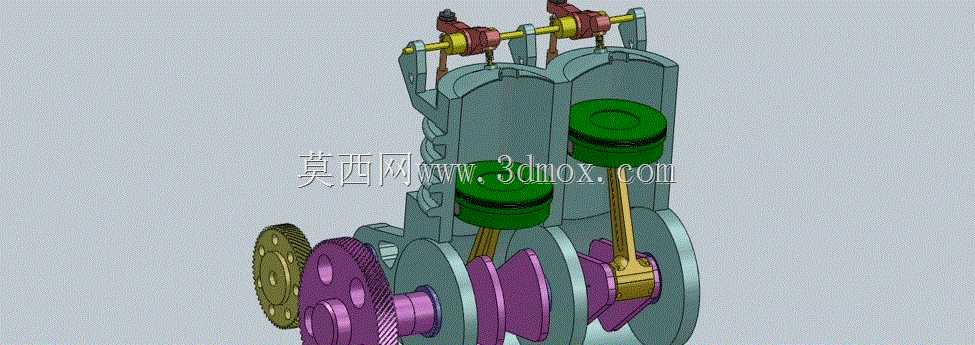

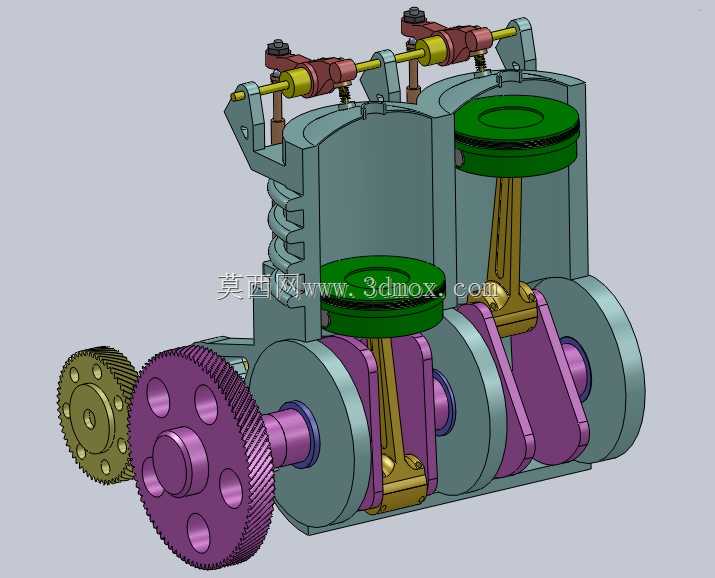

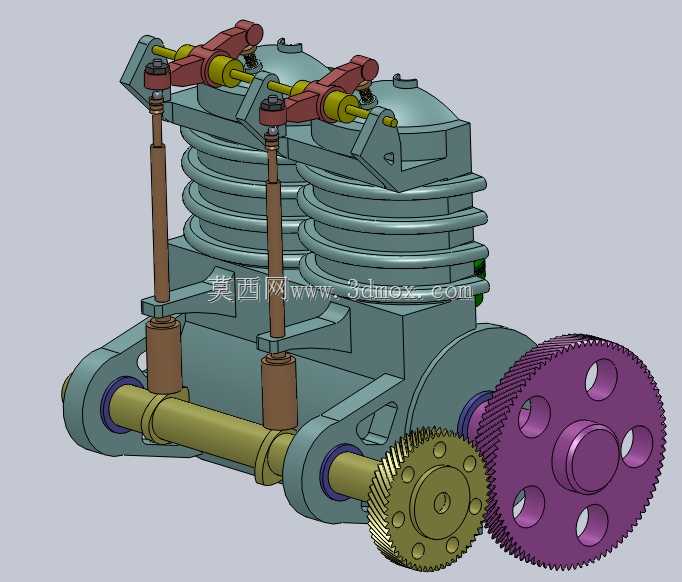

带斜齿轮与气门轴的双缸内燃机结构

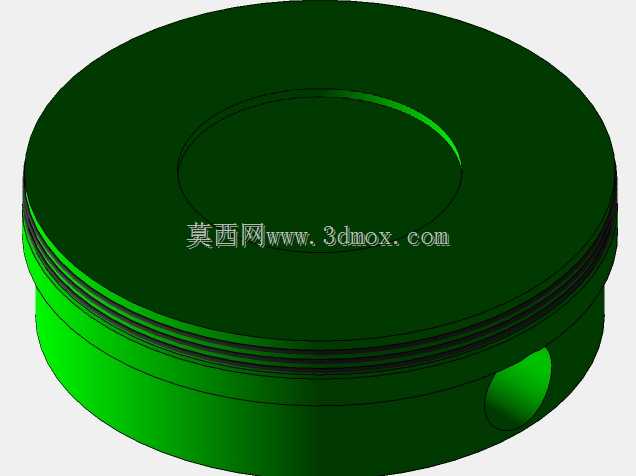

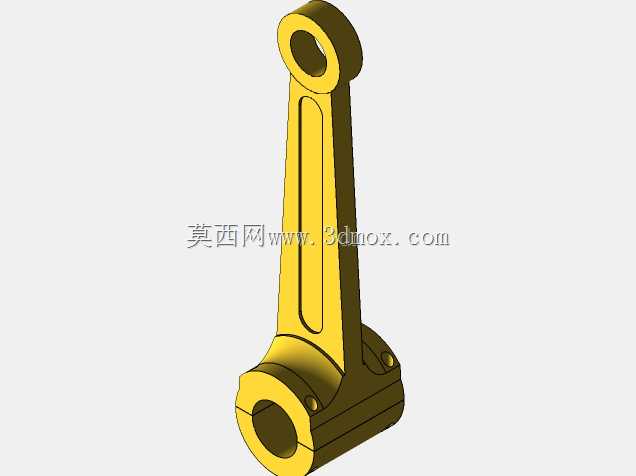

这款双缸动力结构，主要面向小型通用动力、轻型摩托、便携发电机组以及小型农用作业机具的动力配套场景，能够为这类对动力体积、输出平顺性有较高要求的设备提供稳定的动力输出，相比单缸动力结构，双缸布局能够有效降低动力输出的脉冲振动，提升设备运行的平稳性，降低配套设备的减震结构设计难度。从实际用途来看，该结构完整还原了内燃机完成进气、压缩、做功、排气四冲程循环的全部核心传动链路，能够直观展现动力从燃油化学能转化为曲轴旋转机械能的完整过程，既可以作为小型动力设备的核心结构设计参考，也可用于内燃机原理教学的具象化演示载体。在功能特性上，该结构集成了斜齿轮传动组、顶置气门轴、活塞连杆组件、曲轴飞轮组等核心部件，斜齿轮传动组负责将曲轴的动力平稳传递至气门驱动轴，相比直齿轮传动具备更低的传动噪音与更高的承载能力，能够适配高转速下的动力传递需求；顶置气门轴通过凸轮轮廓的精准设计，可精准控制进排气门的开启与关闭时序，保证气缸内换气过程的高效完成，避免进排气干扰导致的动力损失；活塞连杆组件采用轻量化设计思路，活塞环槽结构预留了气环与油环的安装位置，能够保证气缸密封性的同时完成缸壁润滑油的刮除，减少机油窜入燃烧室的概率；曲轴采用双曲拐夹角180度的布局设计，能够让两个气缸的做功行程交替进行，让动力输出的连续性更好，曲轴端部集成的传动齿轮与启动齿圈结构，可直接对接启动机构与动力输出端，减少额外传动部件的布置需求。在设计思路上，该结构优先考虑了部件的装配合理性与运动干涉规避，所有运动部件之间都预留了合理的运行间隙，既保证运动过程中不会出现部件卡滞，也不会因间隙过大导致传动冲击与异响；缸体采用集成式散热鳍片设计，能够在风冷工况下快速导出燃烧过程产生的热量，避免缸体温度过高导致的部件变形与润滑失效；气门驱动组件采用摇臂与顶杆配合的传动结构，在保证气门正时精准的前提下，降低了缸盖部分的结构复杂度，便于后期的维护与气门间隙调整。从安装边界来看，该结构整体采用直列双缸布局，横向安装尺寸紧凑，曲轴输出端与缸体端面的连接位置采用标准化的安装法兰接口，能够适配多数通用小型动力的安装基座尺寸，进排气接口位置预留了标准化的管路连接位，无需额外改装即可对接进气滤清器与排气消音组件，整机的重心集中在曲轴轴线附近，安装固定后能够有效降低运行过程中的振动传递，提升配套设备的运行稳定性。
