山地自行车前轮液压盘式制动结构设计

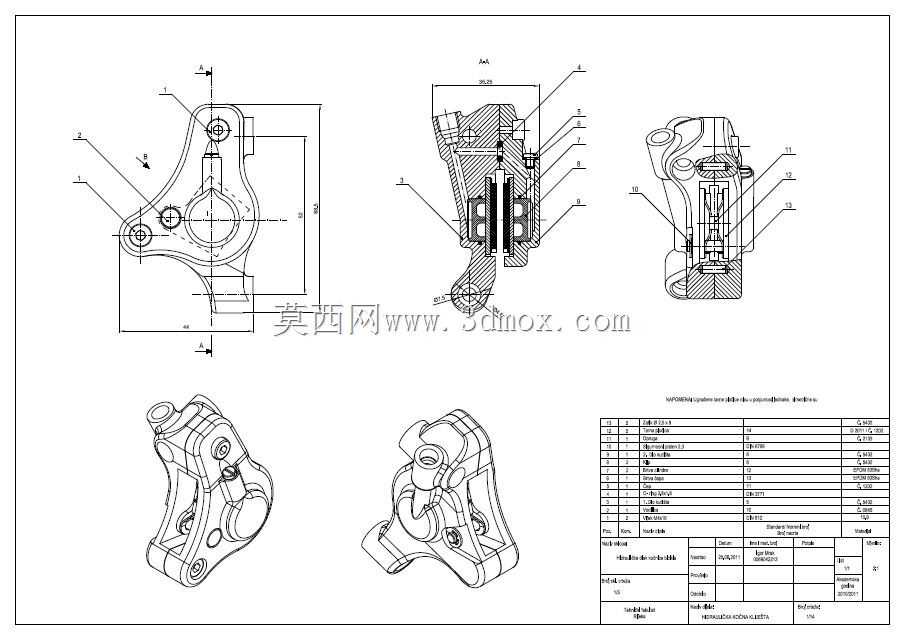

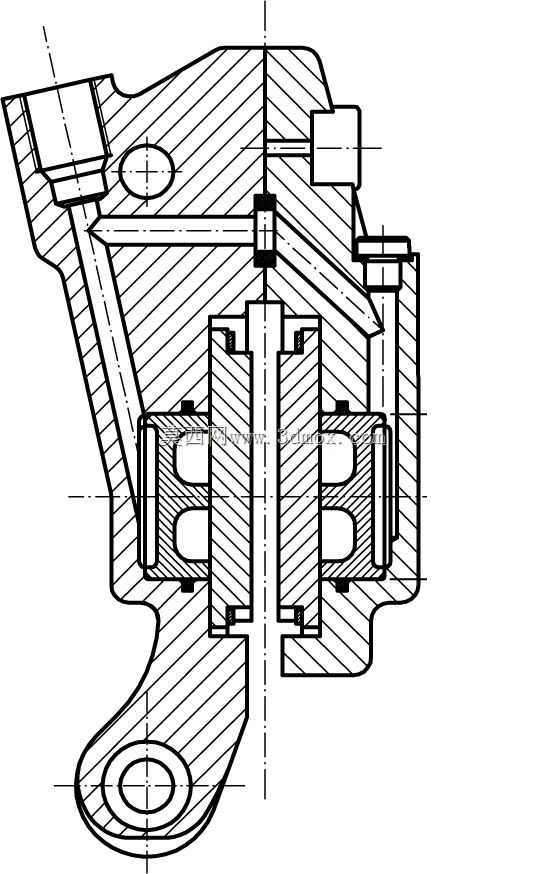

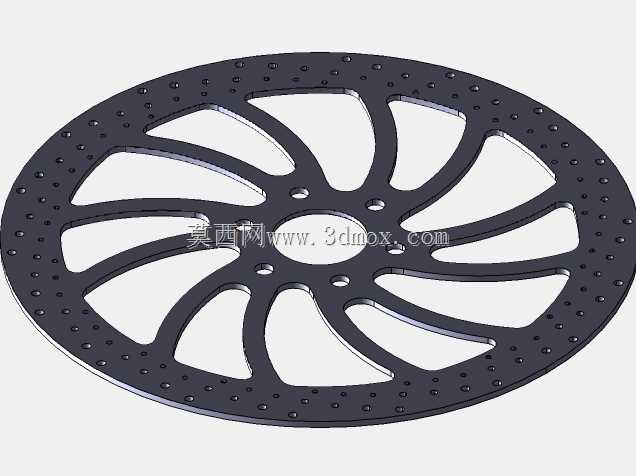

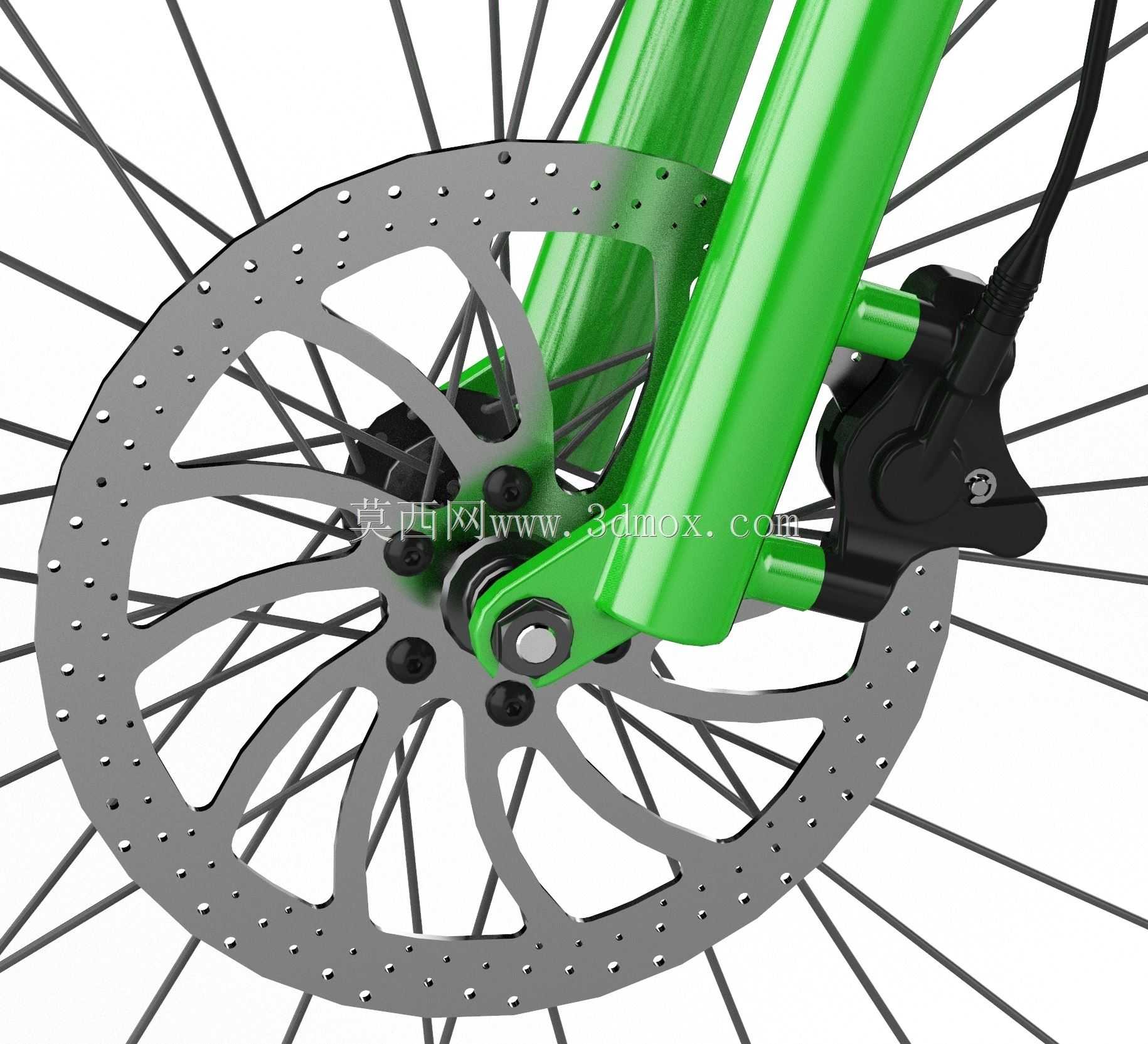

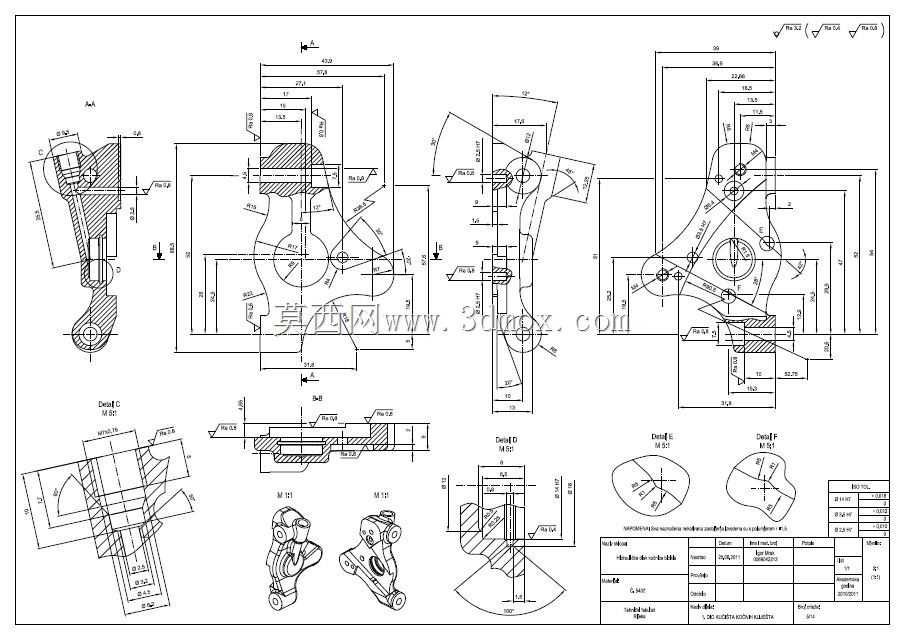

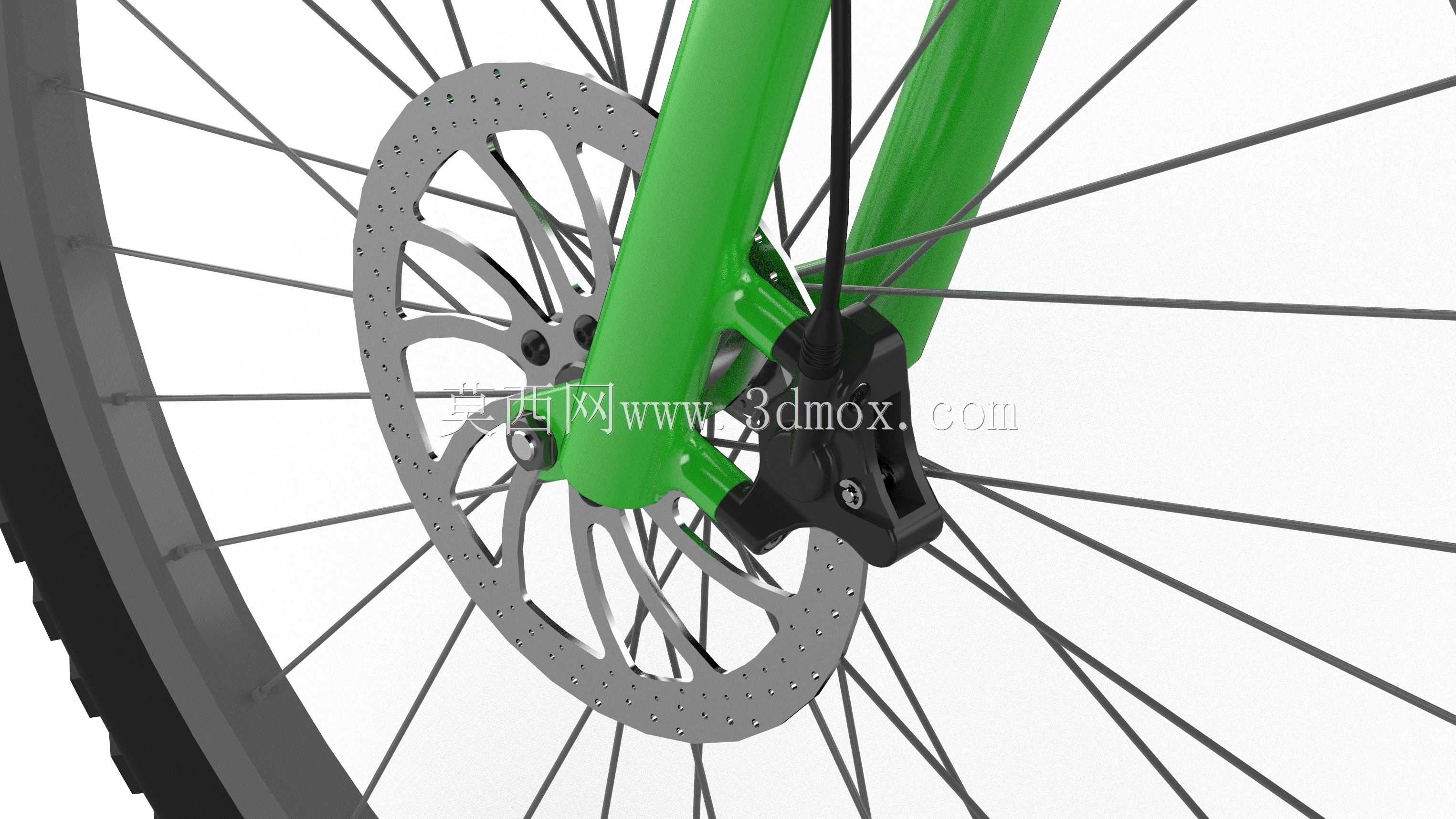

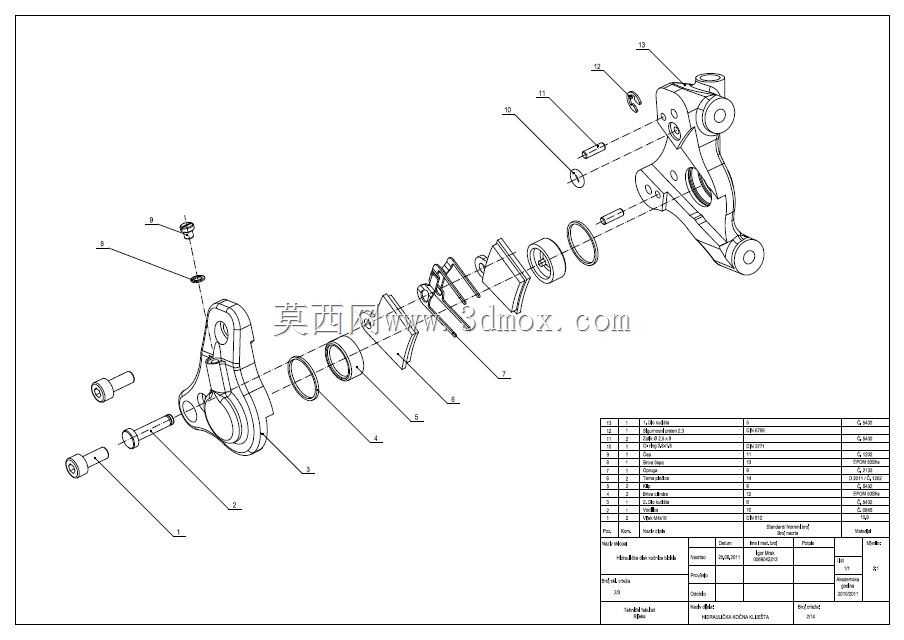

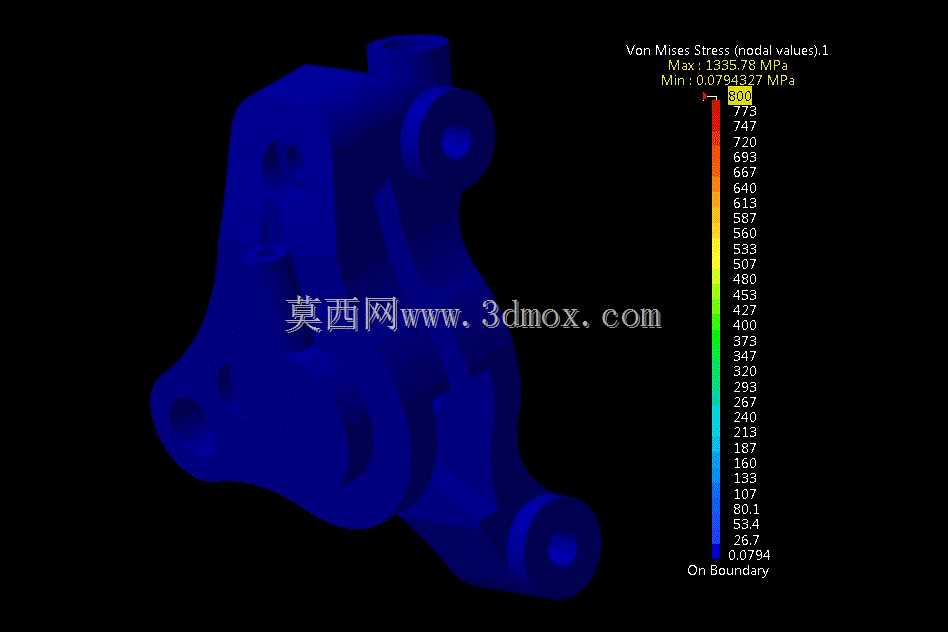

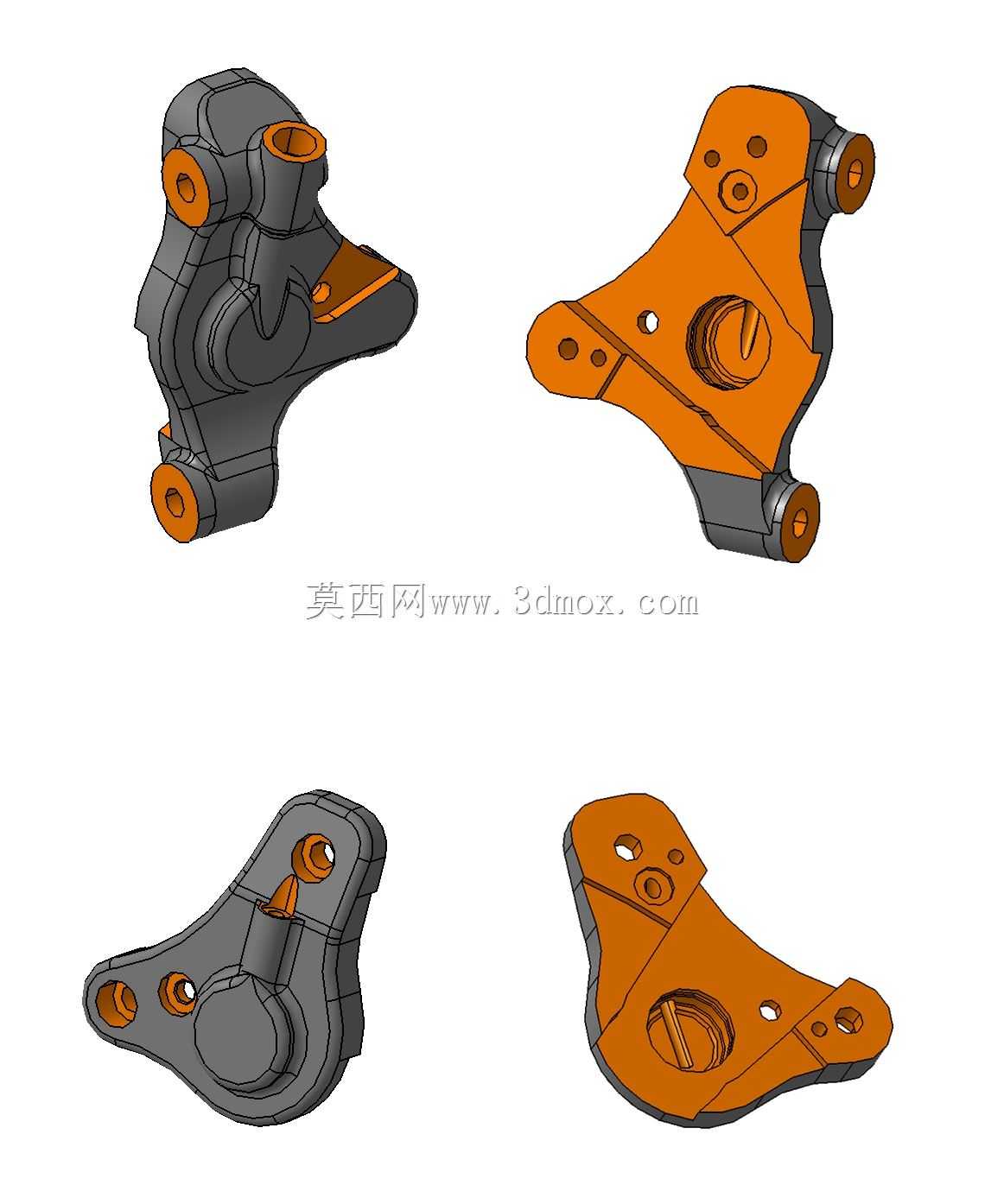

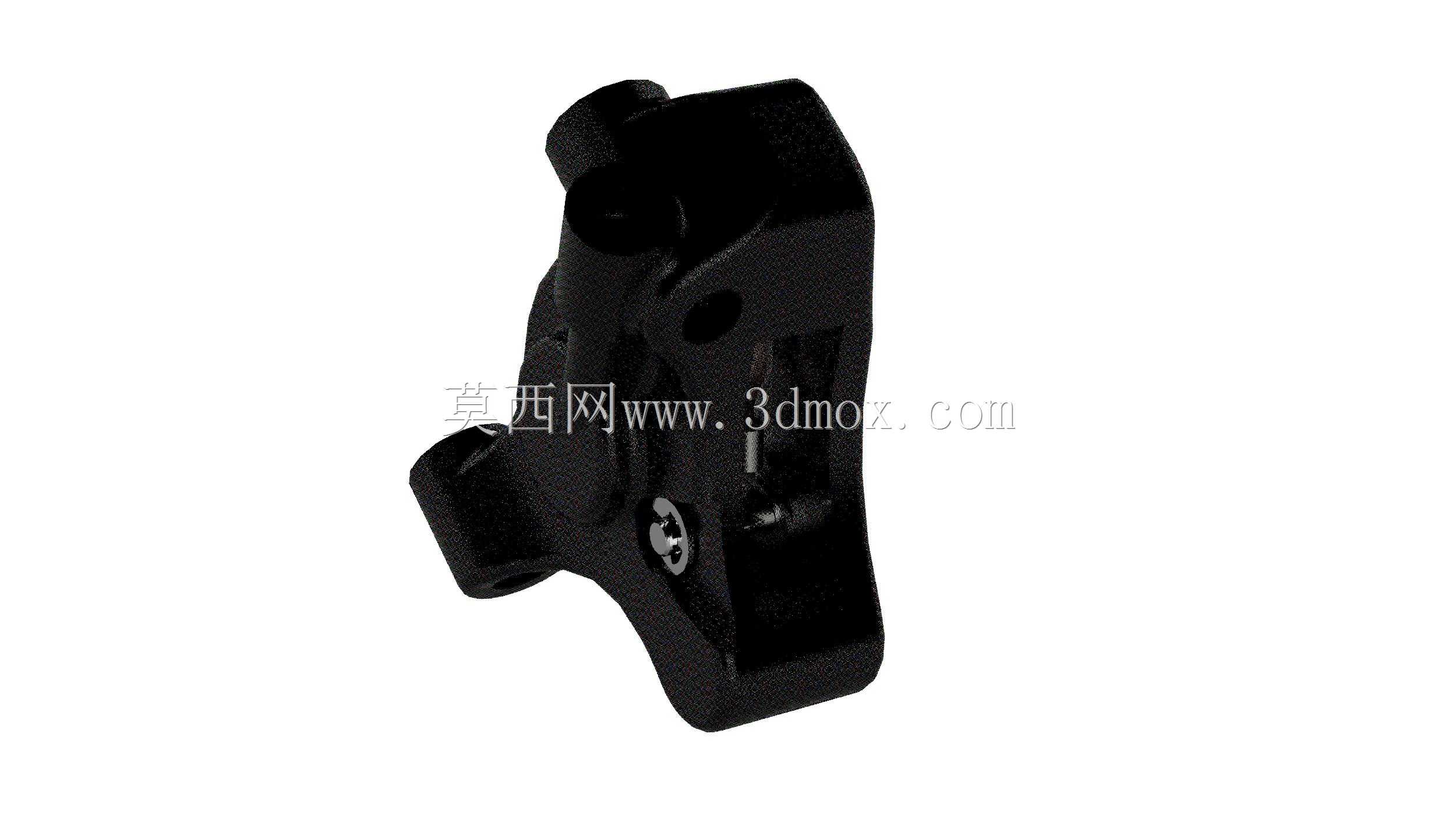

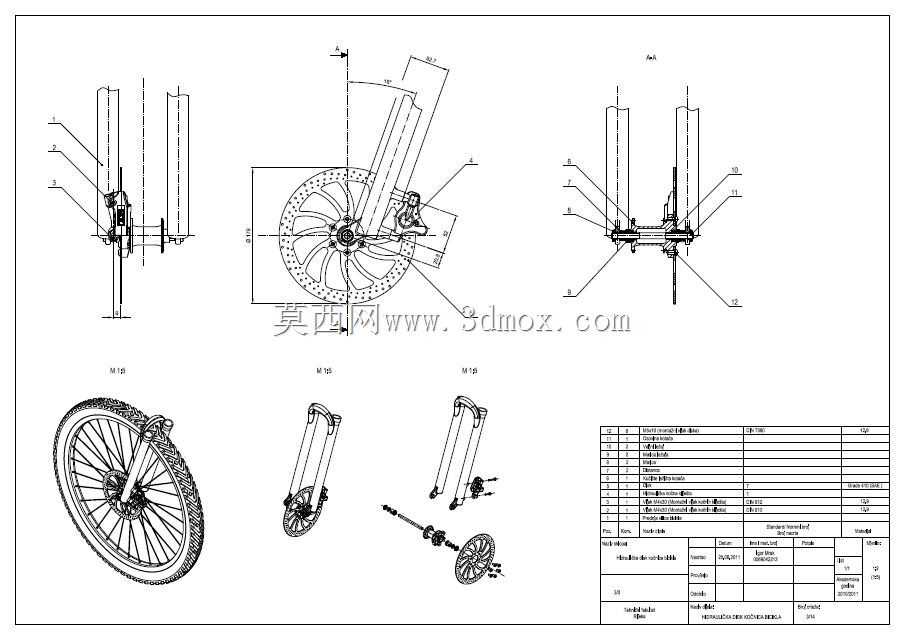

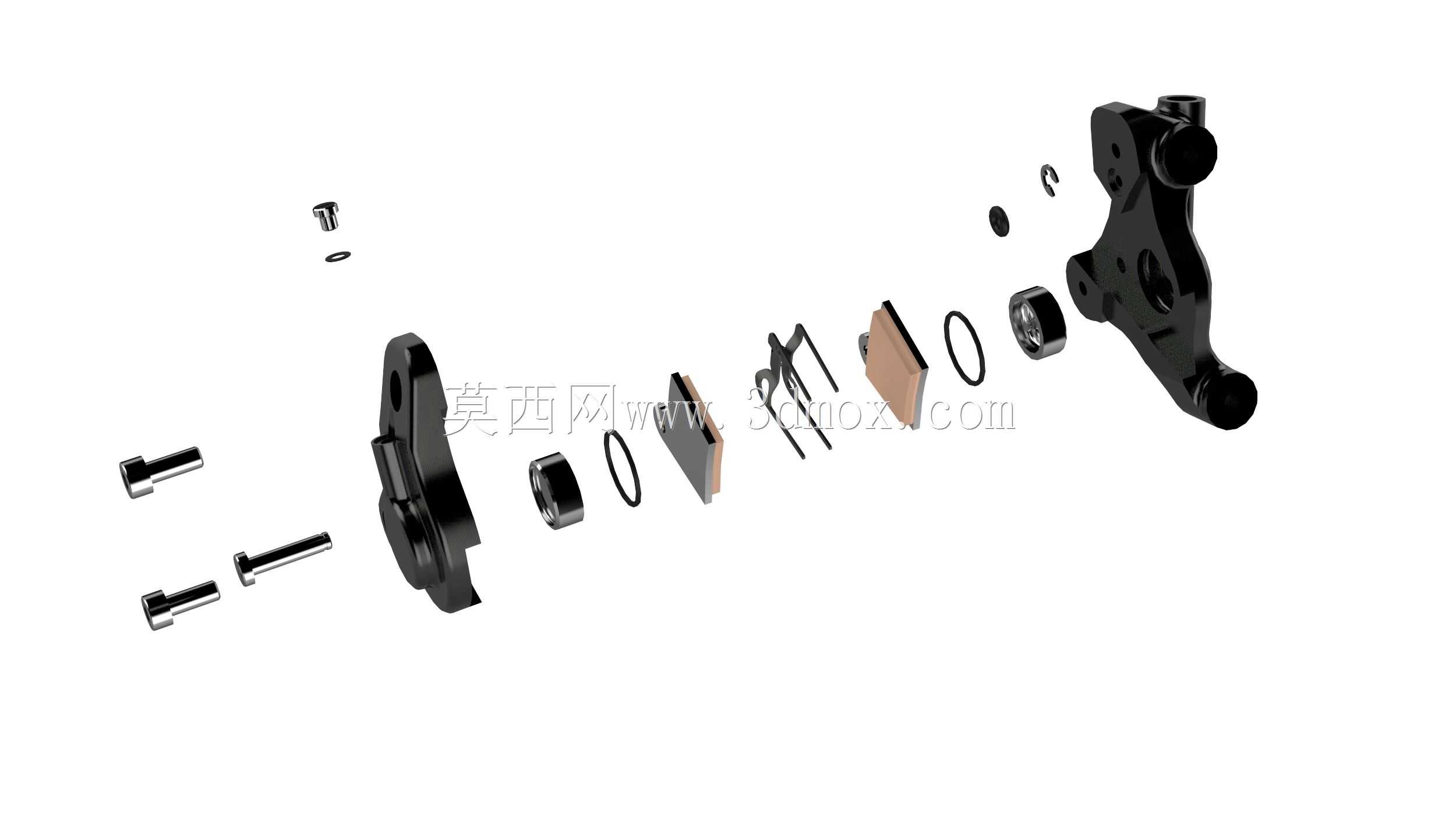

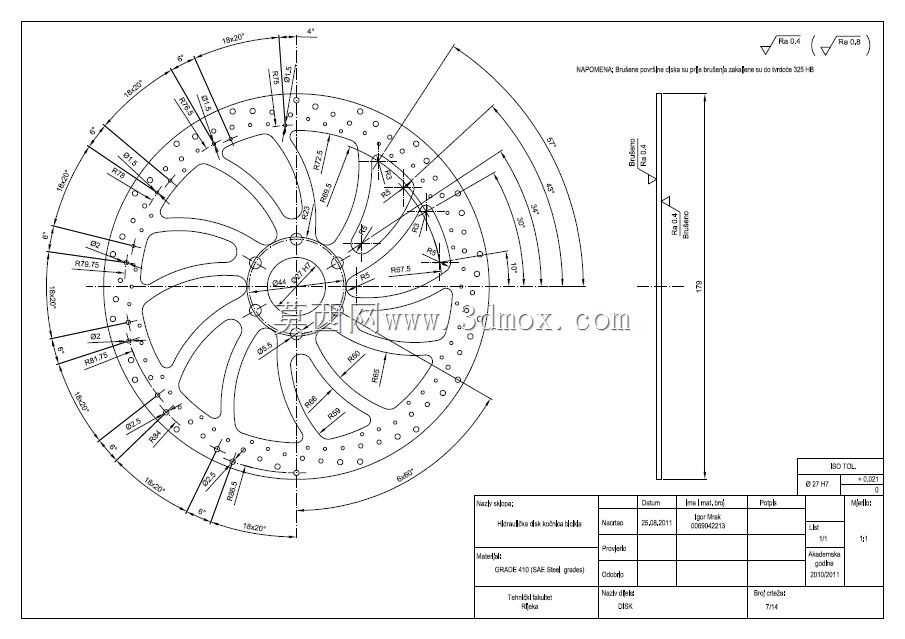

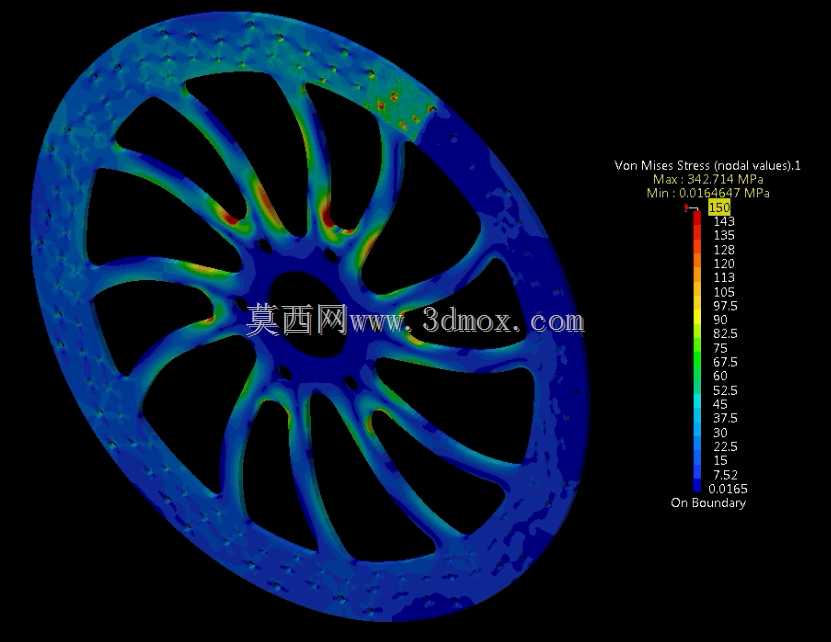

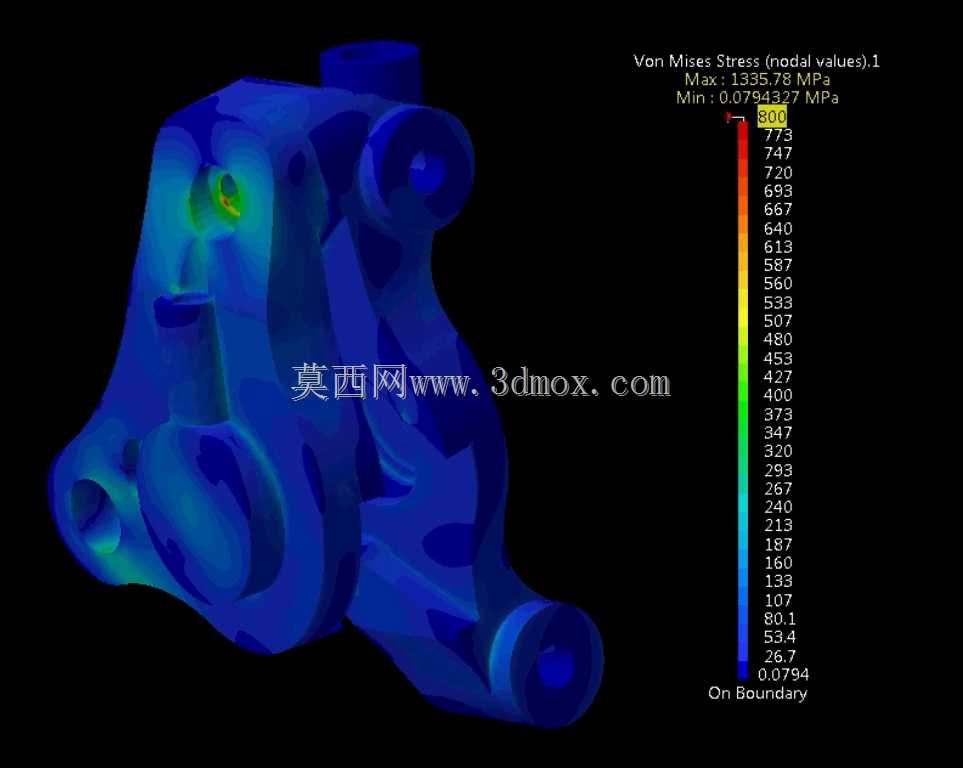

这套液压盘式制动结构主要应用于山地自行车、城市运动自行车的前轮制动场景，是骑行过程中实现减速、驻车的核心安全部件，相比传统圈刹结构，它不受轮圈沾水、沾泥的影响，在雨天、越野泥泞路段都能保持稳定的制动输出，能适配高强度越野骑行、日常通勤代步等多类骑行场景的制动需求。该结构的核心用途是通过液压传动的方式，将骑手捏下刹把的作用力放大后传递到制动卡钳，推动卡钳内部的活塞带动来令片夹紧随车轮同步转动的刹车碟片，通过摩擦力实现车轮转速的控制，整个传动过程力损极小，制动手感线性，骑手可以通过捏刹把的力度精准控制制动力度，避免出现抱死侧滑的危险。从功能特性来看，这套制动结构采用对置活塞卡钳设计，卡钳本体为高强度铝合金材质，既保证了制动时的结构刚性，不会因为大力制动出现卡钳形变导致制动力衰减，又能控制整体重量，不会给前轮增加过多的簧下质量影响骑行操控；刹车碟片采用镂空散热结构，碟片表面分布有密集的散热孔与划线槽，长时间连续制动时可以快速带走摩擦产生的热量，避免出现热衰减导致制动失效，同时镂空结构还能刮除来令片表面的磨屑，保证摩擦面始终保持足够的摩擦力。在设计思路上，这套结构充分考虑了自行车前叉的安装兼容性，卡钳采用标准的柱装安装接口，可以适配市面上绝大多数主流规格的山地车前叉，安装时只需要将卡钳固定在前叉的安装座上，调整碟片位于卡钳两个来令片的居中位置即可，不需要额外打磨改装；油路采用密封式设计，内部填充专用液压油，日常使用过程中不需要频繁调整刹车间隙，维护成本远低于传统的线拉刹车结构。从安装边界与尺寸来看，这套制动结构适配直径160mm规格的标准刹车碟片，卡钳安装后与前叉叉腿的间隙预留充足，不会出现蹭叉的问题，整体结构紧凑，安装后不会超出前轮花鼓的横向宽度，不会影响前轮辐条的正常编装，也不会和挡泥板、货架等附加配件产生安装干涉；碟片采用六钉固定结构，与花鼓的安装孔位完全匹配，固定后碟片的端面跳动量控制在极小范围内，正常骑行过程中不会出现蹭碟的异响问题。
