多片式湿式摩擦离合器结构三维设计

　　在机床主轴传动、工程机械动力切换、船舶辅机传动、重载输送设备的动力链路中，摩擦离合器是实现动力接合与断开、过载保护、平稳换向的核心执行部件，不同于刚性啮合类离合器，这类依靠摩擦副接触面正压力产生摩擦力传递转矩的结构，能在主从动轴存在转速差的状态下完成平顺接合，避免传动链受刚性冲击打齿，也能在负载超过额定转矩时通过摩擦副打滑实现过载卸荷，保护后端齿轮、轴系、执行元件不受冲击载荷损坏。

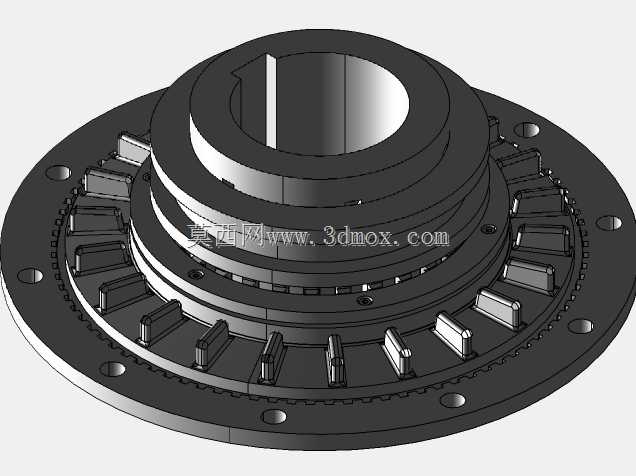

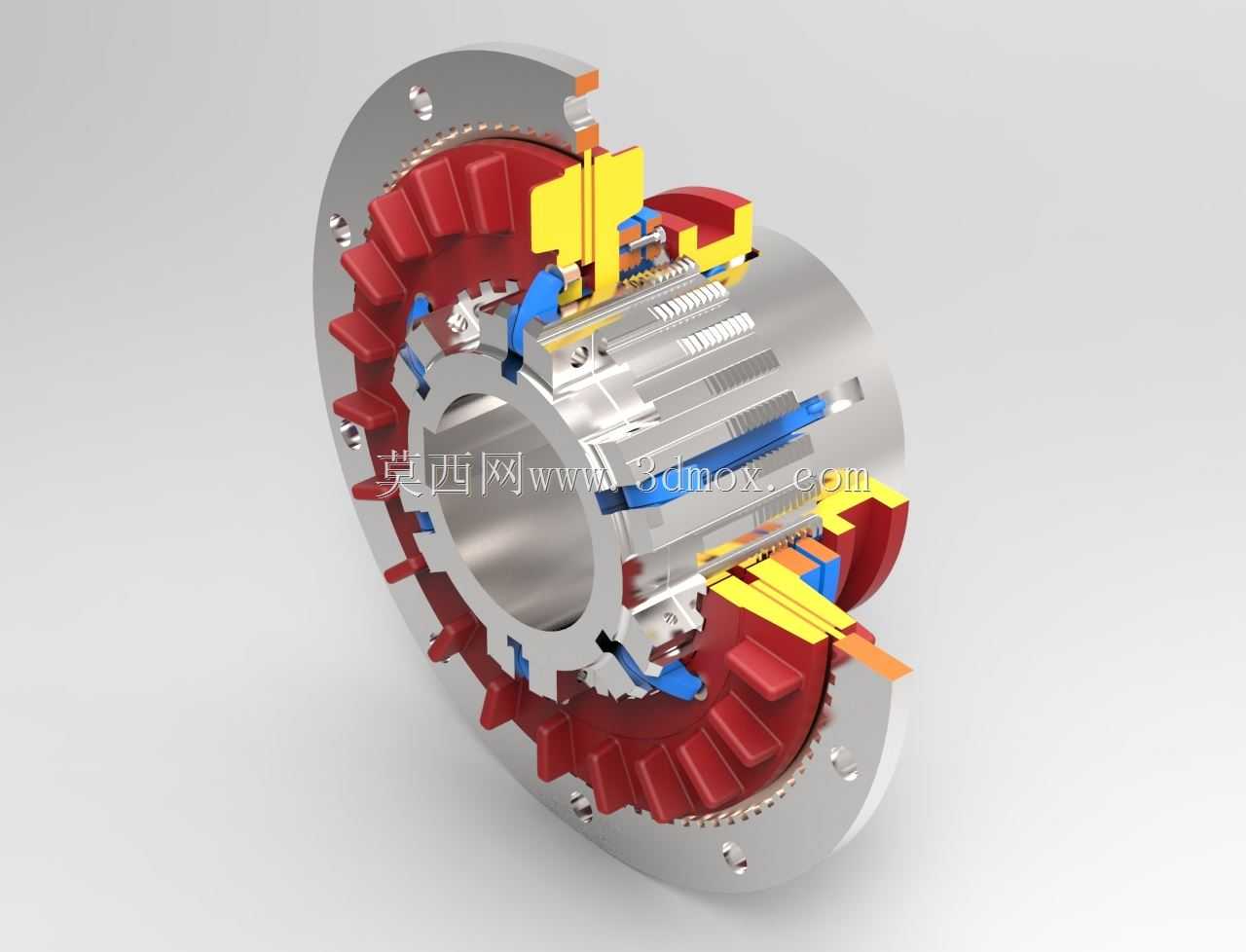

　　这套三维结构采用多片湿式摩擦副布局，主动摩擦片与输入端壳体通过外花键周向固定，可沿轴向小幅滑移，从动摩擦片与输出轴毂通过内花键连接，同样具备轴向滑移自由度，摩擦片之间预留均匀的油液流道，接合过程中压力油推动活塞组件轴向移动，逐次压紧交错排列的主从动摩擦片，随着正压力逐步升高，摩擦副间的滑磨状态从全滑动过渡到半联动再到完全锁止，整个过程转矩传递曲线平滑，不会对传动系统产生阶跃式冲击；断开状态下活塞卸压，回位弹簧推动活塞复位，主从动摩擦片之间保留均匀间隙，彻底切断动力传递，避免带排转矩造成功率损耗与摩擦片异常磨损。

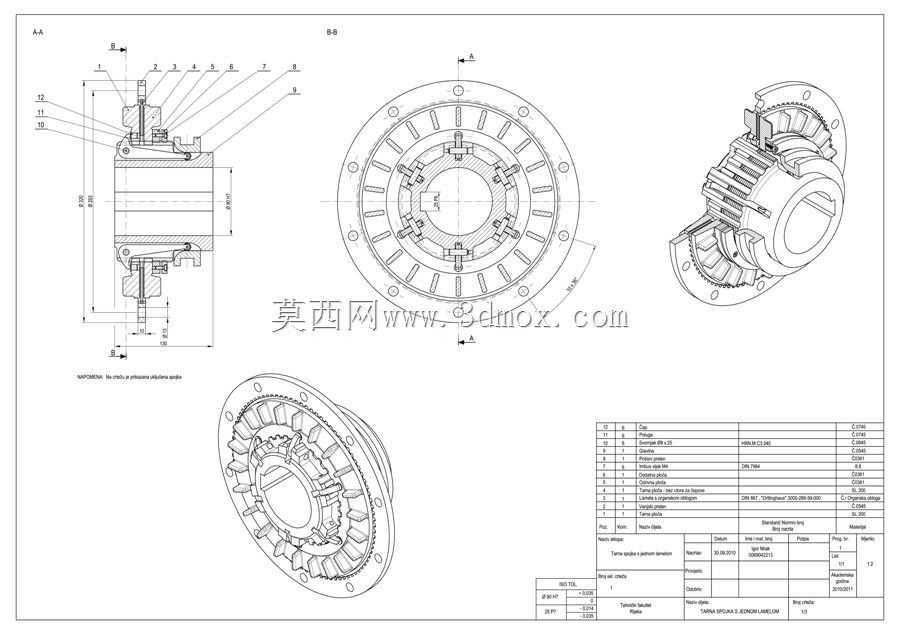

　　从结构设计逻辑来看，输入端采用法兰式连接接口，法兰端面均布螺栓过孔，可直接与发动机飞轮、电机输出法兰、齿轮箱输出端刚性连接，法兰止口尺寸按通用传动接口公差设计，安装时可通过止口实现快速径向定位，无需反复调整同轴度；输出端采用内花键孔结构，花键参数符合通用传动轴系设计标准，可直接与配套传动轴、齿轮输入轴配合，轴向通过轴端挡圈实现限位，防止工作过程中离合器组件轴向窜动。整体壳体采用径向剖分结构，外圈设置散热翅片结构，即使在湿式油冷工况下，也能通过增大壳体与外界空气的接触面积，将摩擦副滑磨产生的热量快速导出，避免油液温度过高导致摩擦系数下降、密封件老化失效。

　　设计过程中对摩擦副的压紧力分布做了针对性优化，活塞压紧端面设置环形均压槽，保证压力油作用在活塞上的力周向均匀分布，避免局部压力过大导致摩擦片偏磨，延长摩擦片使用寿命；回位弹簧采用周向均布的圆柱螺旋弹簧，弹簧刚度经过匹配计算，既保证卸压状态下能快速推动活塞复位，彻底分离摩擦副，又不会因为弹簧刚度过大导致接合过程中需要的油压过高，增加液压系统的负载。密封结构采用旋转轴用格莱圈与O型圈组合密封，既满足壳体旋转状态下的油压密封要求，又能耐受长期工作状态下的油液温度变化，避免密封件过早失效出现漏油问题。

　　安装边界方面，整体径向最大尺寸为壳体外圈带散热翅片的外圆直径，安装时需要预留足够的径向空间，保证散热翅片周围空气流通，同时要避免周边部件与散热翅片发生剐蹭；轴向尺寸从输入端法兰端面到输出端轴毂端面的总长度，在选型时需要匹配传动链路的轴向安装空间，预留1-2mm的轴向窜动间隙，避免轴系热胀冷缩导致离合器承受额外轴向力。油路接口设置在壳体的固定支撑端，采用标准管螺纹接口，可直接与设备的液压控制油路连接，控制油压的波动范围控制在额定值的±5%以内，就能保证接合过程的平顺性与转矩传递的稳定性。

　　在实际工况应用中，这类多片式摩擦离合器可适配中等转矩范围的传动场景，通过调整摩擦片的数量、摩擦面的面积、压紧活塞的作用面积，就能匹配不同额定转矩的传动需求，不需要对整体安装接口做大幅修改，具备较强的系列化拓展能力。建模过程中所有配合面的公差、花键参数、密封槽尺寸都按实际加工要求做了还原，可直接用于传动系统的装配干涉检查、运动仿真验证，也能作为同类产品结构优化、选型适配的参考依据，帮助设计人员快速完成传动链路的布局设计，减少重复建模的工作量。
