单座越野赛车管阵式承载车架结构设计

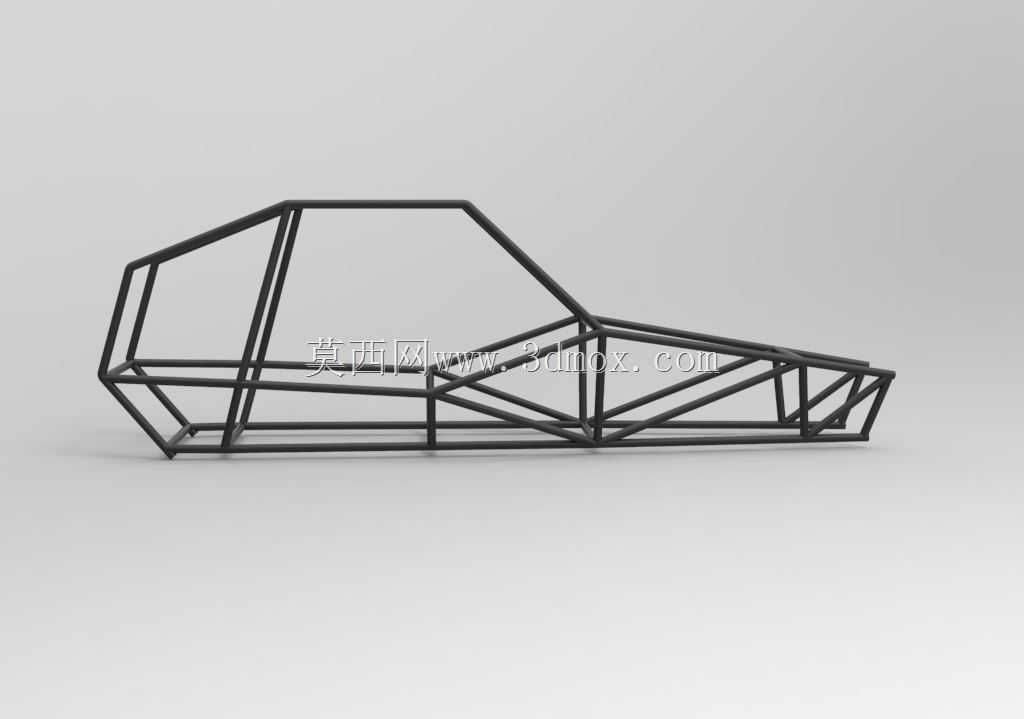

　　这款单座越野车采用的管阵式车架，是非铺装路面竞速、户外穿越类特种越野载具的核心承载基体，区别于量产乘用车的冲压焊接一体式车身，这类空间管架结构完全围绕极限工况下的受力需求搭建，没有多余的造型包覆冗余，所有管材的排布、连接节点的角度都直接对应越野场景下的多维度载荷传递路径。从实际使用场景来看，这类车架主要适配单座Buggy类越野赛车、全地形穿越特种车，多用于沙漠冲沙、山地岩石穿越、场地越野竞速等场景，行驶过程中需要持续承受飞坡落地的垂直冲击、崎岖路面带来的左右扭转力矩、急加速急制动时的纵向惯性力，以及侧翻工况下的乘员舱防护载荷，因此结构设计的优先级完全围绕强度重量比、载荷传递效率、乘员生存空间保障展开。

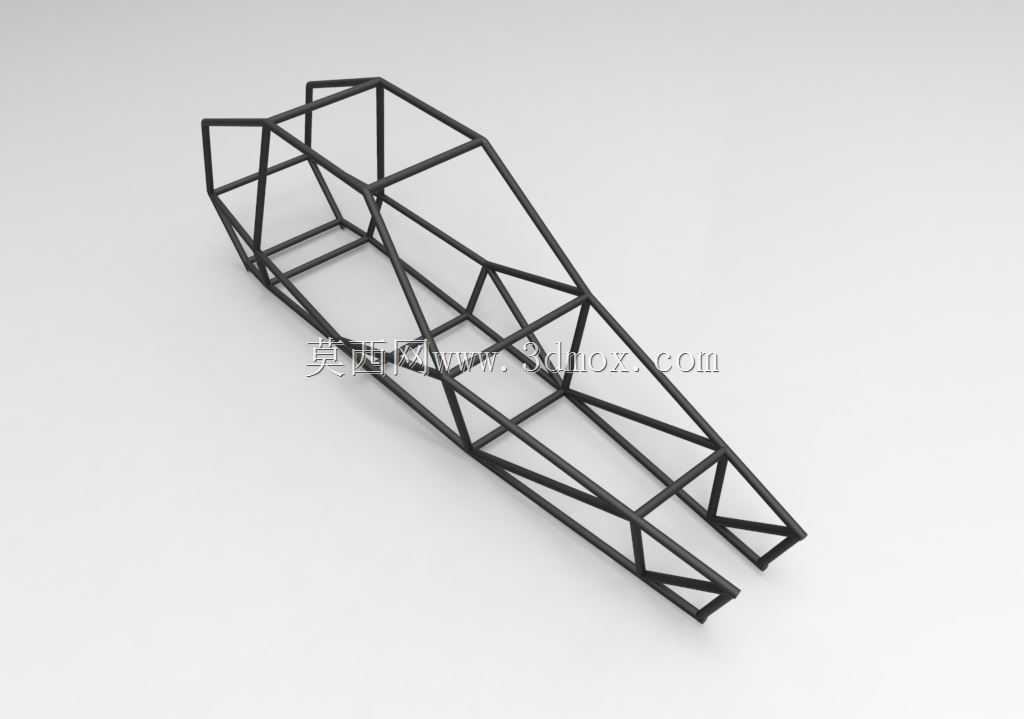

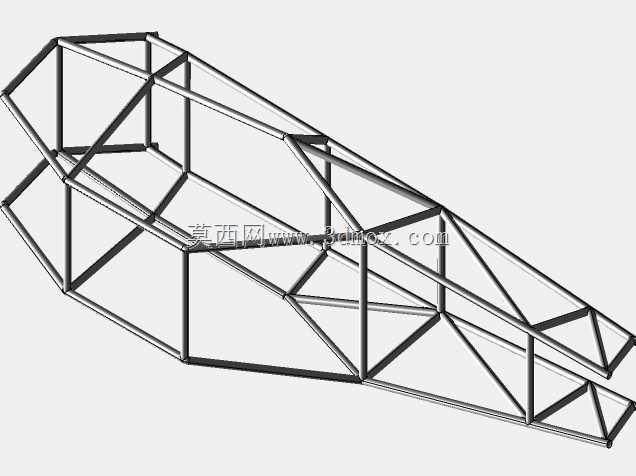

　　设计思路上，这款车架没有沿用量产车的底盘与车身分体结构，而是采用空间桁架一体化设计，乘员舱区域形成封闭的笼式结构，前部延伸出的双纵梁结构用于安装前悬摆臂、转向机构、动力总成前置固定点，后部收窄的管架结构用于匹配后悬安装位、动力传动系统的固定支座，所有管材的交汇节点都尽量采用多管共点的焊接设计，避免单管悬臂受力带来的应力集中问题。管材选型上，主承力路径采用大直径薄壁合金钢管，对应飞坡落地时的主冲击载荷传递，辅助支撑结构采用稍小直径的管材，用于维持结构整体的抗扭刚度，在乘员舱的侧向、顶部位置额外增加斜向支撑筋，在侧翻、滚翻工况下可以将外力快速分散到整个车架结构，避免乘员舱出现侵入性变形。

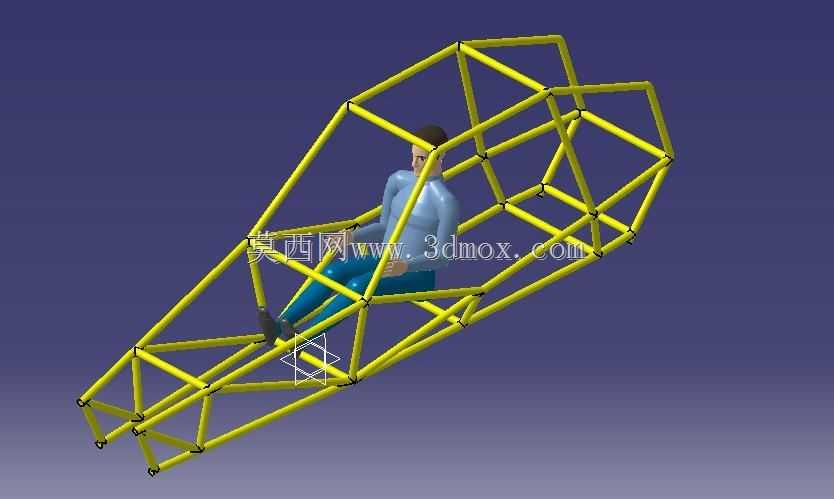

　　从安装边界来看，车架前部的双纵梁间距预留了前置动力总成、散热系统的安装空间，纵梁上预设的安装孔位可以直接匹配双叉臂独立悬架的上下摆臂固定座，转向机的安装位位于前部横梁的居中位置，预留的转向行程空间可以满足大行程越野悬架的转向角度需求，避免极限转向时杆件与车架发生干涉。乘员舱的尺寸围绕单名驾乘人员的操作空间设计，座椅安装位的底部管架做了双层加强，用于固定赛车座椅与多点式安全带的固定锚点，方向盘、操纵机构的安装位在乘员前方的横向管梁上，预留的安装空间可以适配不同尺寸的赛车方向盘、换挡机构与制动总泵组件。车架后部的管架结构做了收窄设计，既可以为后轮的大行程跳动预留足够的运动空间，也能匹配后置后驱或者中置后驱的动力布局，传动半轴的运动包络在设计阶段就做了空间避让，避免悬架压缩、回弹过程中半轴与管架发生剐蹭碰撞。

　　实际使用中，这类管阵车架的抗扭刚度远高于同重量的量产冲压车架，因为所有管材都沿着应力传递方向布置，没有为了造型、内饰安装预留的非承力结构，重量可以控制在很低的区间，同时维护维修也更加便捷，某一段管材出现变形损伤时，可以直接切割替换对应管段，不需要像一体式车身那样做大面积的钣金校正。在结构细节上，所有管材的连接端口都做了相贯线切割处理，保证管材之间的焊接贴合面积足够大，避免点焊连接带来的节点强度不足问题，在悬架固定点、发动机安装点等局部高载荷位置，都额外焊接了加强衬板，分散螺栓紧固带来的局部压应力，避免长期交变载荷下出现管材开裂的问题。车架底部的横向管架除了作为结构加强件，还可以作为底盘护板的安装基体，在岩石路段行驶时，护板可以阻挡飞石、凸起岩石对底盘部件的撞击，载荷直接通过护板传递到管架结构上，不会损伤动力、传动部件。

　　不同于量产车需要兼顾舒适性、内饰安装、NVH性能的设计需求，这款纯功能性的管阵车架完全围绕越野场景的极限性能设计，没有多余的结构冗余，每一段管材的存在都对应明确的受力需求，在设计阶段就通过载荷仿真对每一处管架的受力做了校核，在保证强度、刚度满足极限工况要求的前提下，尽可能减小管材壁厚、优化管材排布路径，把整车的簧下质量之外的整备质量降到最低，提升车辆在松软路面的通过性与飞坡时的操控响应。对于越野赛车改装、特种全地形车开发的从业者来说，这类管架结构的设计逻辑可以直接复用，根据不同的动力总成尺寸、悬架行程参数、驾乘人员的空间需求，调整对应位置的管架尺寸与节点位置，就可以快速衍生出适配不同使用场景的越野载具基体结构，不需要从零开始搭建空间桁架的受力框架。
