在民用建筑供水、小型工业循环水系统以及实训教学场景中,这类卧式承压储水罐体是平衡管网压力、缓冲水锤冲击的核心配套部件,很多刚接触流体配套设备的结构设计人员,容易把这类罐体和普通常压储水罐混淆,实际上二者的设计逻辑、安装边界、受力校核方向完全不同。从实际应用场景来看,这类罐体常配套在变频供水机组后端,当管网用水量骤降时,罐内预充的压缩气体会将多余储水暂时容纳,避免水泵频繁启停;当管网用水量突增时,罐内储水在气压作用下补充到管网中,抵消供水压力波动,在学生实训项目中,这类罐体也常作为压力容器建模、受力分析的典型案例,帮助学习者理解薄壁回转体的应力分布规律。

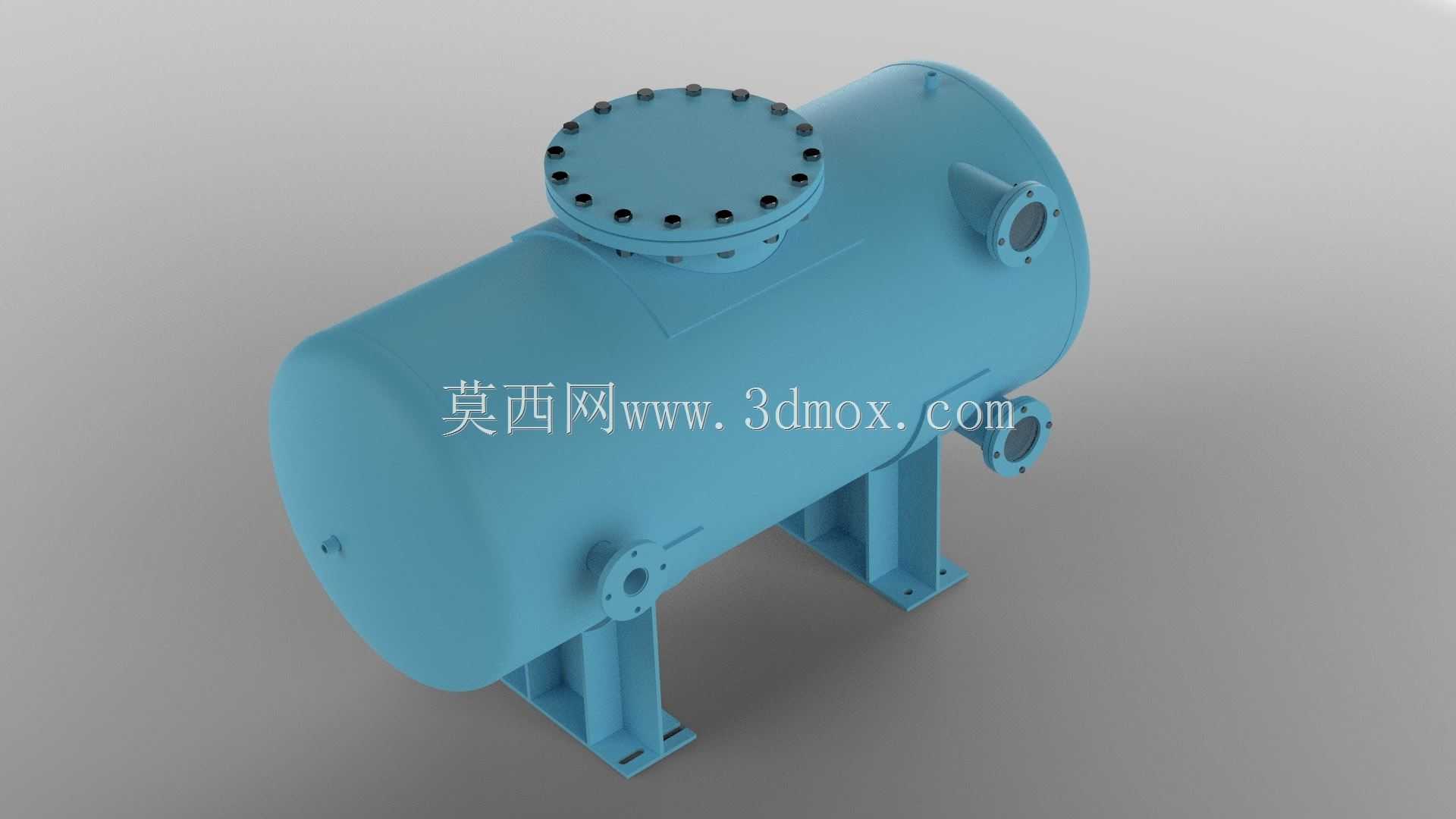

从功能特性上看,该罐体采用卧式布置,相比立式同容积罐体,整体重心更低,对安装地面的承重要求更小,适合布置在层高有限的设备间、地下泵房等场景。罐体顶部设置的大直径法兰人孔,是为了后期检修时人员可以进入罐内清理水垢、检查内壁防腐层,人孔法兰采用凸缘式结构,沿周向均匀布置螺栓孔,密封面采用突面形式,搭配耐水橡胶垫片即可满足中低压工况的密封要求,不需要额外加工榫槽等复杂密封结构,降低加工和后期维护成本。罐体侧面分布的多个不同通径的法兰接口,分别对应进水、出水、排污、压力检测、安全阀安装的功能,每个接口的法兰凸缘都做了加厚处理,避免外接管道的附加弯矩作用在罐体薄壁上造成局部应力集中,接口的位置排布避开了罐体底部的支座安装区域,也避开了顶部人孔的螺栓操作空间,现场配管时不需要额外调整管道走向,安装容错率更高。

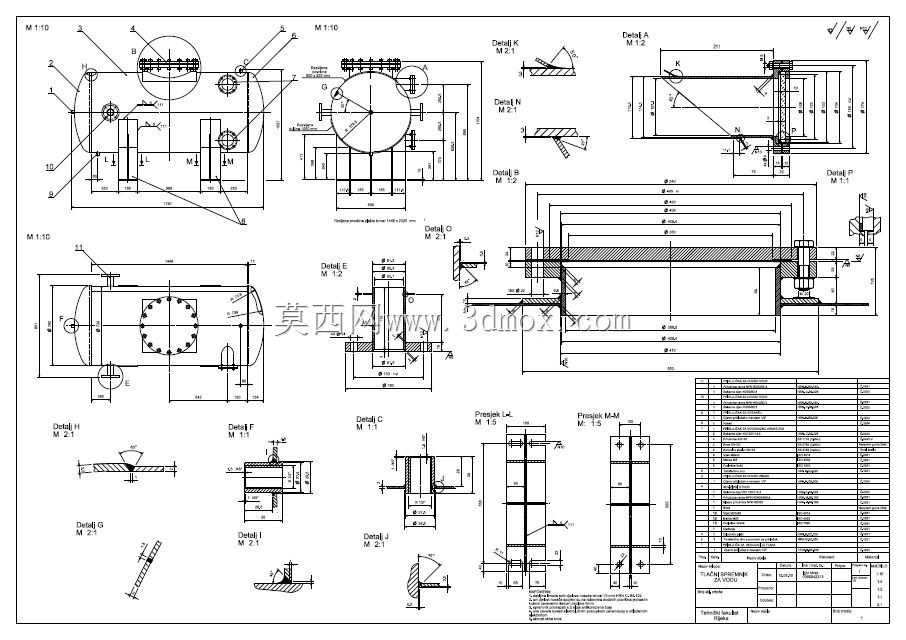

设计思路上,这类罐体的主体采用等直径圆筒结构,两端采用标准椭圆形封头,这种封头的曲面应力分布均匀,在相同承压等级下比平盖封头的壁厚更薄,材料利用率更高。罐体的支座采用鞍式支撑结构,两个鞍座分别布置在距离封头切线位置约1/6筒体长度的位置,这个位置的筒体局部弯矩最小,不需要额外在筒壁内部焊接加强圈就能满足支座处的局部刚度要求,每个鞍座都带有带安装孔的底板,安装时可以通过膨胀螺栓直接固定在混凝土基础上,鞍座的立板和筒体之间采用连续角焊缝连接,焊缝高度根据筒体壁厚匹配,避免焊接应力集中。建模过程中需要注意,所有法兰的螺栓孔都要采用跨中布置方式,也就是螺栓孔的中心对齐筒体的轴向和径向中心线,避免安装时螺栓和管道、其他附件发生干涉,罐体上的所有接管都要做插入式焊接,接管端部倒45度坡口,保证焊透,同时接管伸出筒体表面的长度要满足法兰螺栓的安装操作空间,一般至少要留出能容纳扳手操作的距离,不能过短导致螺栓无法拧紧。
外形尺寸与安装边界方面,这类小型实训用承压罐体的筒体直径一般在600-800mm区间,筒体长度约为直径的2-2.5倍,整体安装高度(含支座)控制在1米左右,人孔直径选用标准DN400规格,足够人员侧身进入,侧面的主进出水接口一般采用DN80-DN100通径,排污口设置在罐体底部最低位置,通径不小于DN50,方便排空罐内积水和沉积物。安装时需要注意,两个鞍座中需要设置一个固定鞍座、一个滑动鞍座,滑动鞍座的底板安装孔要做成长圆孔,适应罐体充水承压后的轴向热胀冷缩变形,避免温度应力拉裂焊缝;罐体整体要向排污口一侧做千分之三的坡度,保证罐内沉积物能顺着坡度流向排污口,不会在罐底积存。另外在建模校核时,要重点关注筒体和封头连接的环向焊缝位置、鞍座和筒体连接的角焊缝位置、接管和筒体连接的相贯线位置的应力情况,这些位置是承压罐体的应力集中高发区,必要时可以在接管外侧焊接加强圈,降低局部应力水平。很多初学者在做这类罐体建模时,容易忽略焊缝的坡口预留、法兰的密封面形式选择、鞍座的固定滑动区分,导致建出来的模型看起来外形相似,但实际无法指导生产加工,甚至在做受力仿真时出现应力结果偏差,这类细节恰恰是工业级三维模型和外观模型的核心区别,需要在建模过程中结合实际安装、加工、维护的需求逐一调整,不能只追求外形的相似度。
