两级展开式直齿轮减速传动装置结构

　　在常规工业传动场景里，这类直齿轮减速结构的应用覆盖范围极广，从轻载输送线的动力匹配、小型工装设备的转速调整，到轻工生产线的动力传输单元，都能见到同结构产品的实际落地。不同于行星减速结构的紧凑同轴布局，这种展开式直齿轮减速箱采用平行轴排布设计，输入轴与输出轴沿箱体长度方向错位布置，能在不额外增加箱体宽度的前提下，通过两级齿轮副的齿数比搭配，实现稳定的减速增扭效果，适配常规异步电机、伺服电机的输出端连接需求。

　　从实际功能层面看，该结构的核心作用是匹配原动机与工作端的转速扭矩差：常规工业电机的额定输出转速多在每分钟上千转，而多数输送辊、工装执行端的需求转速仅为每分钟几十到上百转，同时需要放大输出扭矩来克服工作负载，这套减速结构通过两对直齿轮的啮合传动，将高转速低扭矩的输入动力，转换为低转速高扭矩的输出动力，传动过程中直齿轮的啮合无轴向分力，轴承承载工况更简单，日常维护时的齿轮间隙调整、轴承更换操作难度更低，对车间一线运维人员的技术要求相对友好。

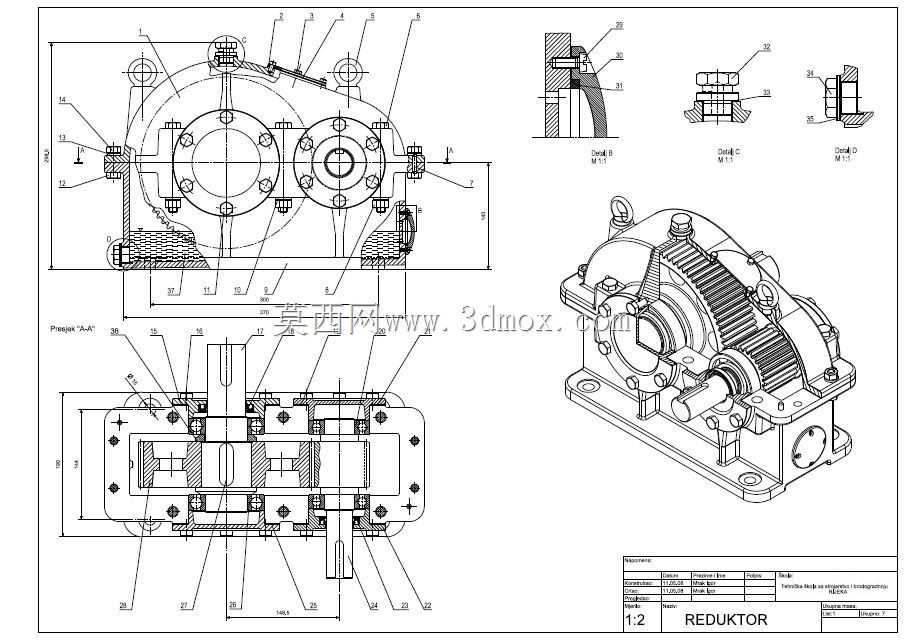

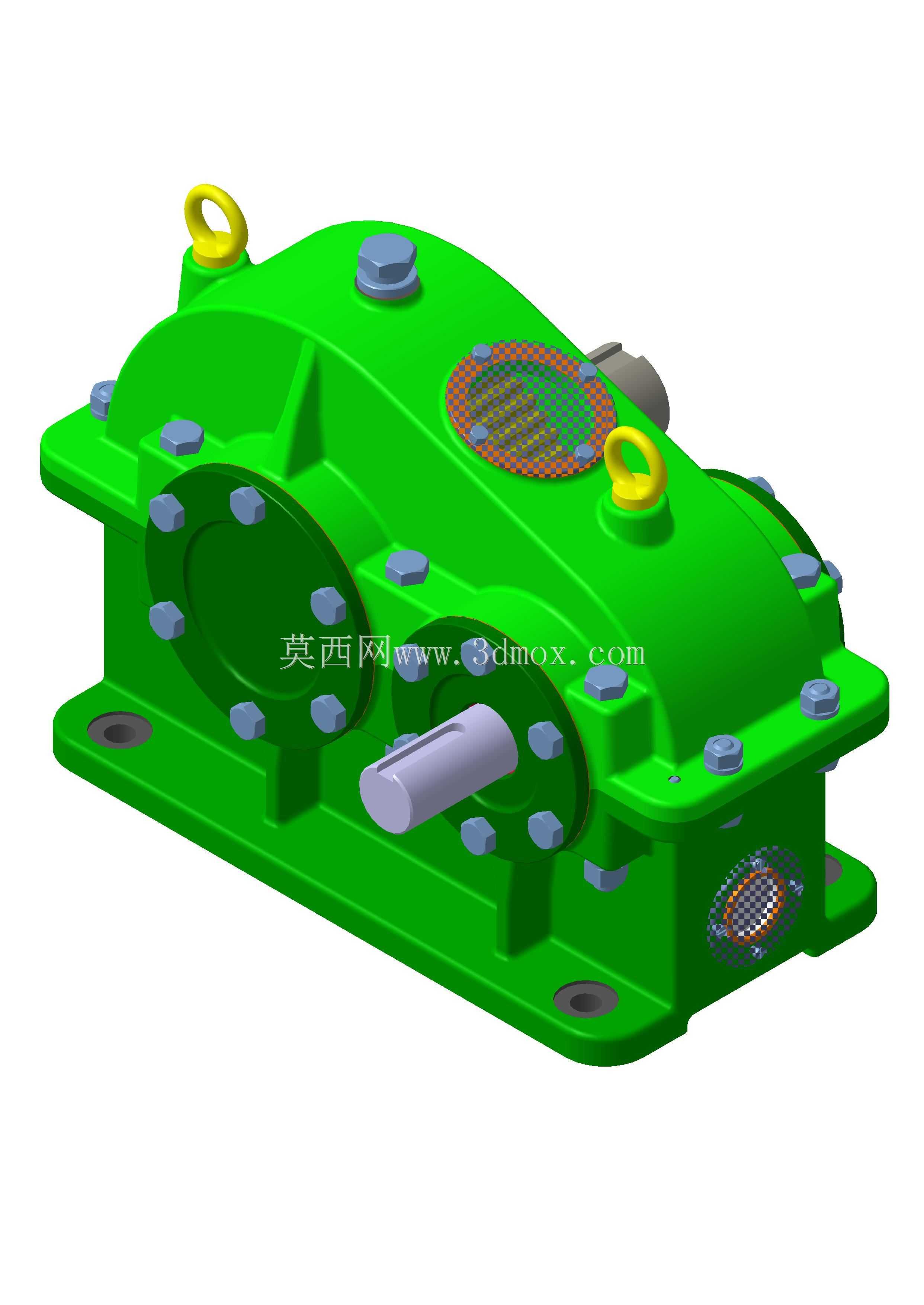

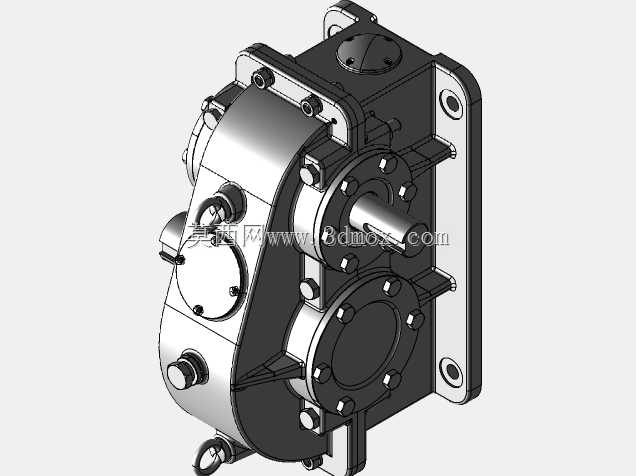

　　设计层面上，这套结构的箱体采用剖分式设计，上下箱沿通过均布的螺栓实现紧固连接，箱盖顶部预留了观察窗结构，可在不拆解箱体的情况下直接观察内部齿轮的啮合磨损情况，同时观察窗也兼做透气结构，平衡箱体内外气压差，避免长时间运行时箱内温度升高导致润滑油渗漏。箱体顶部设置的两个吊环结构，是为了满足整箱吊装转运的需求，吊环的安装位置经过重心匹配，吊装时箱体能保持水平姿态，不会出现倾斜磕碰输入输出轴的情况。输入轴与输出轴的轴伸端都设计了密封结构，防止箱体内的润滑油沿轴表面渗漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部污染润滑油、磨损齿轮啮合面。箱体底部的安装脚设置了带沉孔的安装孔，可通过螺栓直接固定在设备机架的安装平面上，安装脚的平面经过铣削加工，能保证安装后箱体的轴系平行度符合设计要求，避免因安装面不平整导致轴系偏斜、齿轮偏载磨损的问题。

　　从安装边界来看，该结构的输入轴轴伸直径、输出轴轴伸直径与常规Y系列同功率电机的轴径匹配，安装时可直接通过联轴器与电机输出端连接，不需要额外定制过渡连接套；箱体的安装孔距、中心高尺寸符合通用减速装置的安装尺寸规范，在旧设备改造替换时，可直接适配原有安装位，不需要重新加工机架安装面。齿轮副的参数选择上，两级齿轮都采用标准直齿圆柱齿轮，齿面经过硬化处理，能承受稳定的交变载荷，齿轮的润滑采用油池飞溅润滑方式，箱体内加注适量齿轮油后，下方大齿轮转动时带起的润滑油会飞溅到各个啮合点与轴承位置，实现持续润滑，不需要额外配置强制润滑系统，整体结构的制造成本与维护成本都相对更低，适合批量应用在对成本敏感、负载平稳的通用工业传动场景中。

　　在实际选型适配时，需要注意输入轴的转向与输出轴的转向对应关系，由于是两级外啮合直齿轮传动，输入轴与输出轴的转向保持一致，可直接匹配多数输送设备的转向需求，不需要额外增加换向结构。箱体侧面预留的油位观察结构，可在日常巡检时直接观察箱内润滑油的液位高度，及时补充润滑油，避免因缺油导致齿轮干磨损坏。箱盖顶部的透气塞结构能及时排出箱内的热空气，避免运行时箱内压力升高冲坏轴封，这也是这类通用减速结构长期稳定运行的细节设计点。
