高精度行星摆线针轮减速传动装置

行星摆线针轮减速装置是工业传动领域应用极为广泛的精密减速部件，常见于自动化生产线输送单元、工业机器人关节驱动、食品包装机械主传动、纺织机械张力控制机构、起重设备的行走驱动以及化工搅拌设备的动力传输环节，能够在高负载、频繁启停的工况下稳定传递扭矩，适配各类需要低转速大扭矩输出的动力匹配场景，有效解决原动机输出转速过高、扭矩不足无法直接驱动作业端的问题，同时可在传动链路中起到匹配转速、缓冲负载冲击的作用。

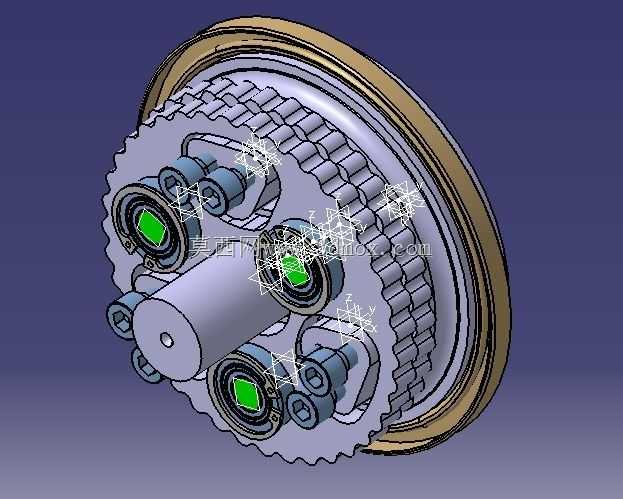

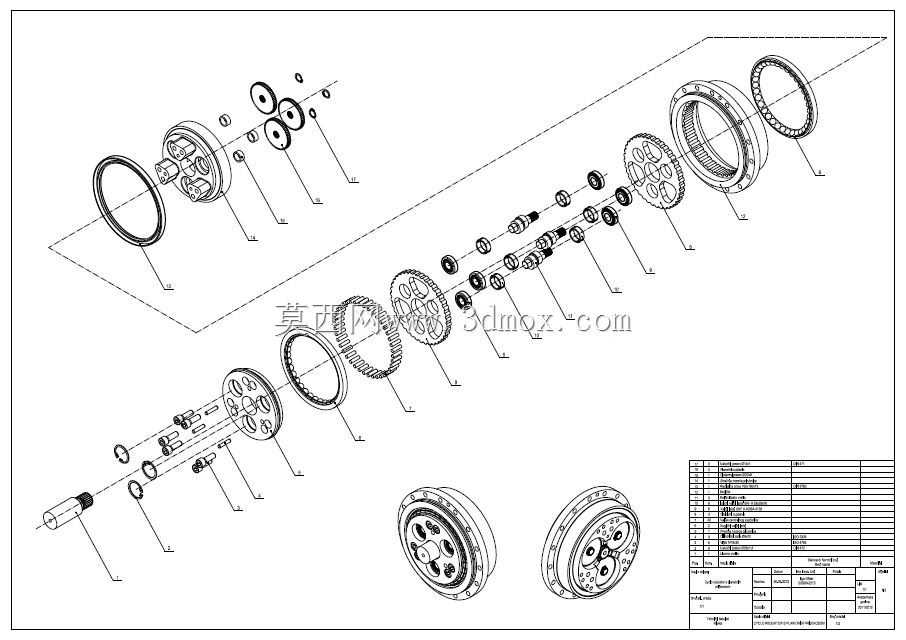

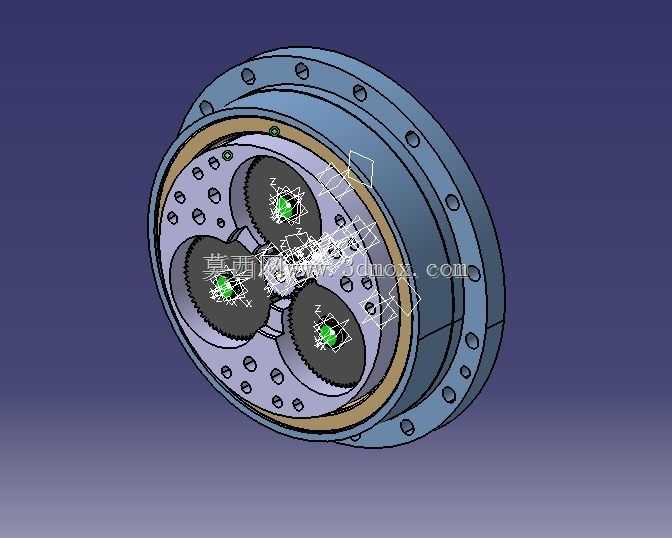

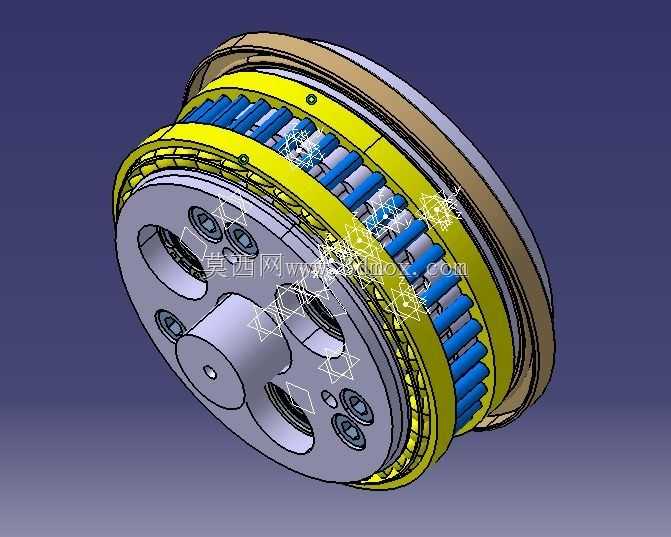

该款减速装置采用摆线针轮啮合的行星传动原理，核心传动副包含带外摆线齿廓的摆线轮、固定布置的针齿壳与针齿销、以及配套的偏心输入轴和输出法兰机构，相比传统渐开线齿轮减速器，具备更大的单级传动比覆盖范围，啮合过程中参与接触的齿对数更多，运行时的抗过载能力更强，传动过程平稳且振动噪声更低，长期运行的传动精度保持性优异，能够适配对传动回差有较高要求的精密传动场景。

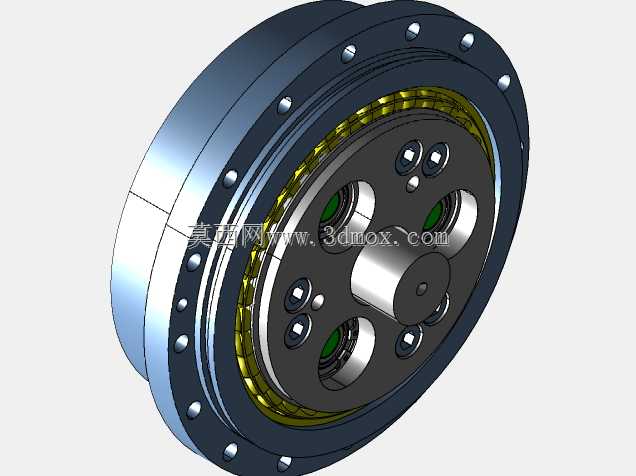

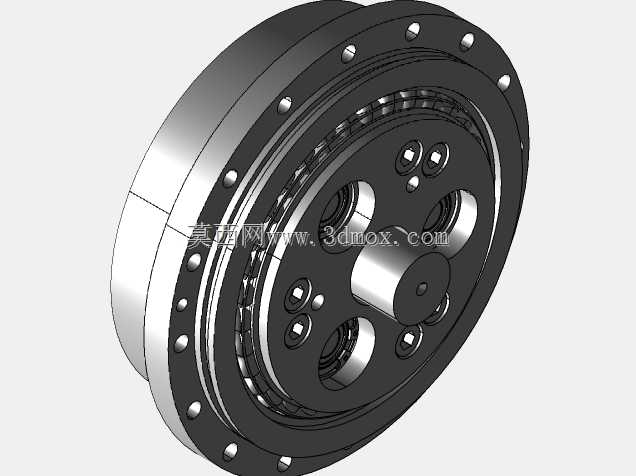

在设计层面，该装置采用同轴式布局结构，输入轴与输出轴保持同一轴心线，整体结构紧凑，径向尺寸远小于同功率规格的普通圆柱齿轮减速器，能够大幅节省安装空间；内部传动部件采用对称式受力结构设计，摆线轮运转过程中产生的惯性力可通过对称结构实现平衡，有效降低高速运转时的振动幅值，针齿销与摆线轮齿廓之间采用滚动摩擦形式，相比滑动摩擦的传动结构磨损量更小，整机的使用寿命更长。

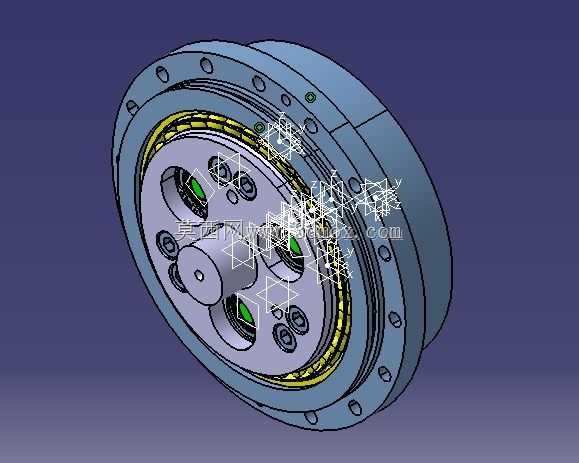

在安装边界与尺寸适配方面，该装置的输入端采用标准轴伸配合键连接的结构，可直接适配标准规格的伺服电机、普通异步电机等原动机输出端，输出端采用带定位止口的法兰安装结构，安装孔位采用圆周均布设计，能够与各类作业负载端的安装法兰直接匹配，无需额外设计过渡连接工装；整机轴向尺寸经过紧凑化优化，可适配安装空间局促的设备内部布局场景，外壳采用一体化的针齿壳结构，既作为针齿的安装定位基准，也承担整机的密封与散热功能，外壳表面预留有标准注油孔与放油孔位置，方便后期日常维护时更换润滑脂，同时壳体的安装基准面经过精加工处理，能够保证安装后输入输出轴的同轴度精度，避免因安装偏差导致的额外偏载磨损。
