带前后悬置的摩托车底盘车架结构设计

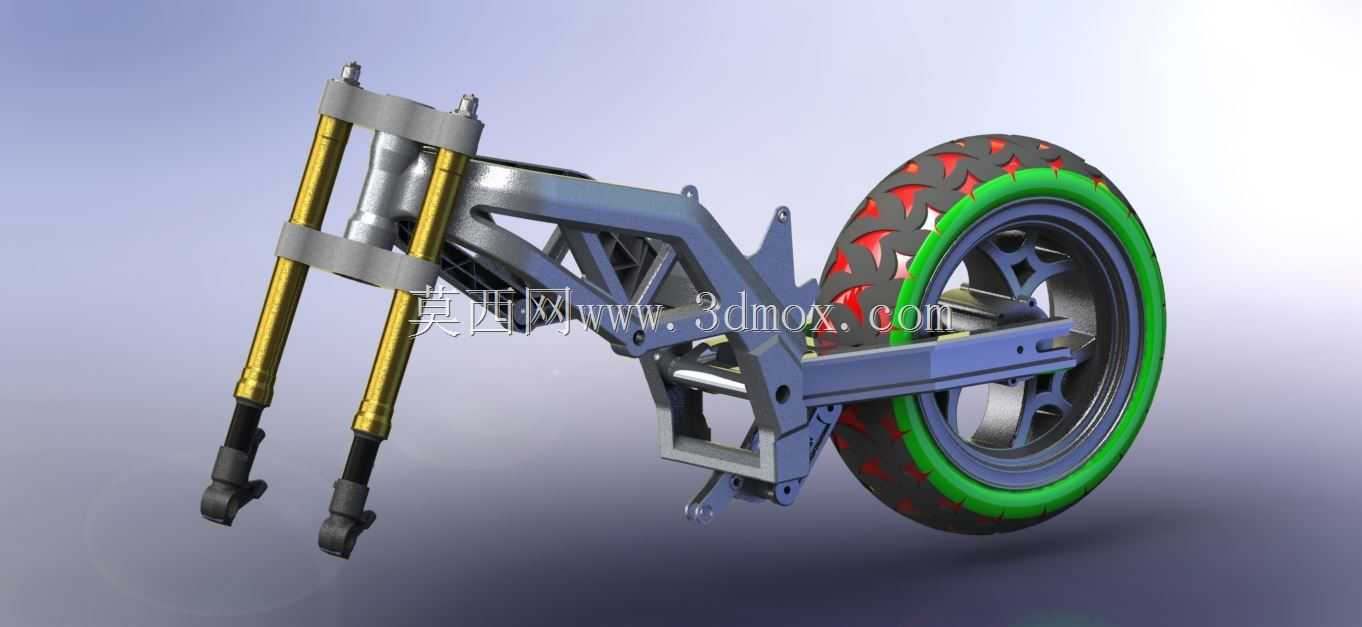

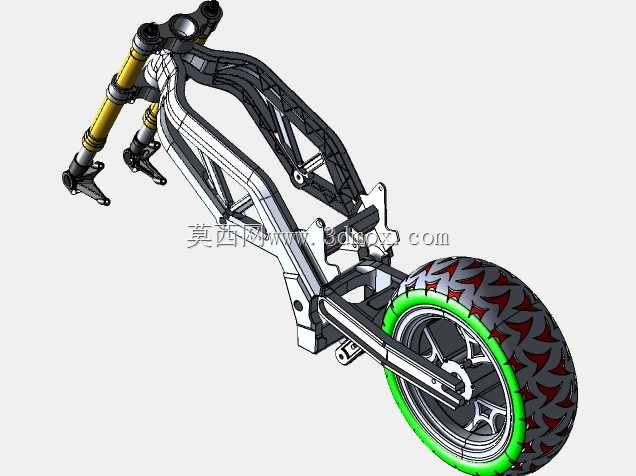

该结构属于两轮摩托车核心行走承载总成，主要应用于民用跨骑摩托、定制改装摩托以及小型电动两轮车的底盘开发环节，是连接动力单元、行走轮组、转向机构与驾乘承载部位的核心骨架结构，直接决定车辆行驶过程中的承载能力、滤震表现与转向操控精度。在实际整车装配场景中，该总成承担了多重核心功能：前部的双筒前悬叉结构负责承接转向手把的转向力矩输入，同时过滤前轮行驶过程中来自铺装路面、非铺装路面的颠簸冲击，通过内部阻尼结构将路面传递的竖向震动逐级衰减，避免刚性冲击直接传递至驾乘部位；中部的桁架式车架主体采用镂空一体化结构设计，在保证整体结构抗扭强度的前提下尽可能降低结构自重，预留了动力单元安装位、电池容纳腔、驾乘座椅固定点以及外围覆盖件的安装接口，能够适配不同排量的内燃动力单元或是轮毂电机、中置电机的电动动力布局；后部的单摇臂后悬结构直接连接后轮总成，通过摆臂铰接点与阻尼减震部件配合，承接后轮在加速、制动以及过颠簸路段时的纵向与竖向载荷，保证后轮始终与地面保持足够的抓附接触面积，避免行驶过程中出现轮组打滑、弹跳失控的问题。在设计思路层面，该结构优先平衡了结构强度与轻量化的需求，车架主体采用变截面管材拼接的桁架结构，在应力集中的转向连接部位、后摇臂铰接部位、动力安装点位做了局部加厚加强处理，非受力区域则通过镂空挖槽的方式去除冗余材料，在满足整车满载工况下抗扭、抗弯强度要求的同时，将整备质量控制在合理区间。前悬叉采用双筒平行布局，安装间距经过反复调校，既保证转向过程中前轮不会与车架主体发生运动干涉，也能让左右两侧悬叉的受力保持均匀，避免长期偏载导致的部件变形。后轮轮组采用宽幅轮胎设计，轮辋与后摇臂的连接点位做了同轴度优化，保证轮组高速旋转时的动平衡表现，轮胎胎面的特殊花纹设计兼顾了干地抓地力与雨天排水性能，轮缘的彩色标识层也适配了定制改装车型的外观需求。在安装边界层面，该结构的前部转向立柱预留了标准尺寸的轴承安装位，能够适配主流车型的转向轴承与方向把连接座；前悬叉的下端轮轴安装位为标准通轴结构，可匹配不同规格的前轮轮组；中部车架的动力安装点位预留了通用尺寸的螺栓连接孔，可根据动力方案调整安装衬套适配不同机型；后部后摇臂的轮轴安装槽为可调式结构，能够通过调整轮轴位置适配不同规格的后轮尺寸，同时预留了刹车卡钳、链条传动或是皮带传动机构的安装接口，无需额外打孔改造即可完成周边部件的装配。整体结构的各运动部件都预留了足够的运动行程，在悬架压缩、转向打满的极限工况下，各部件之间不会发生碰撞干涉，能够满足日常通勤、轻度非铺装路面行驶的使用需求。
