齿轮链轮组合传动机构结构设计

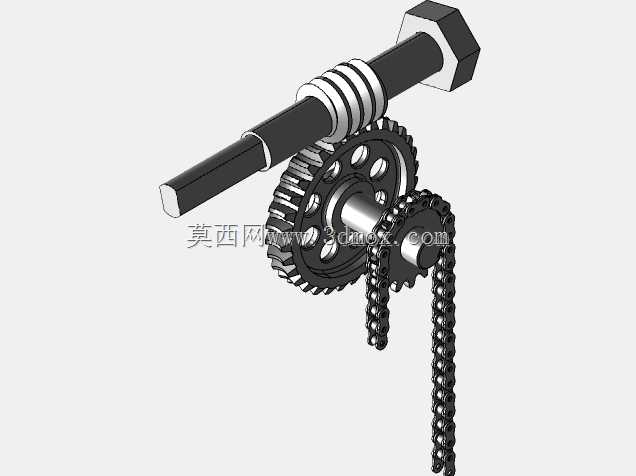

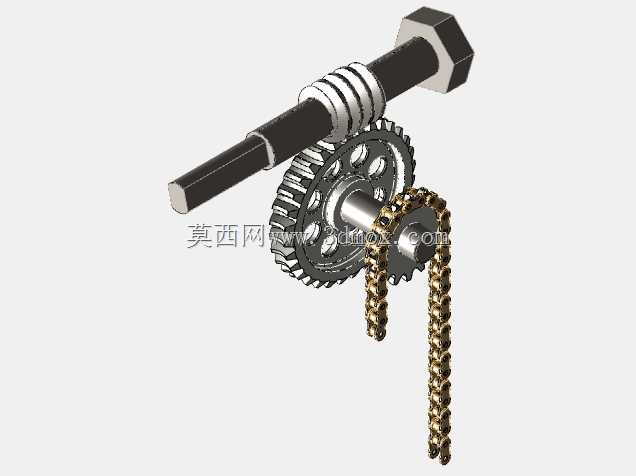

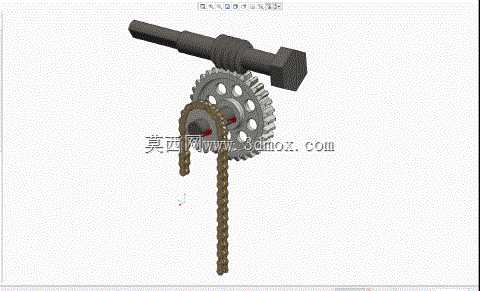

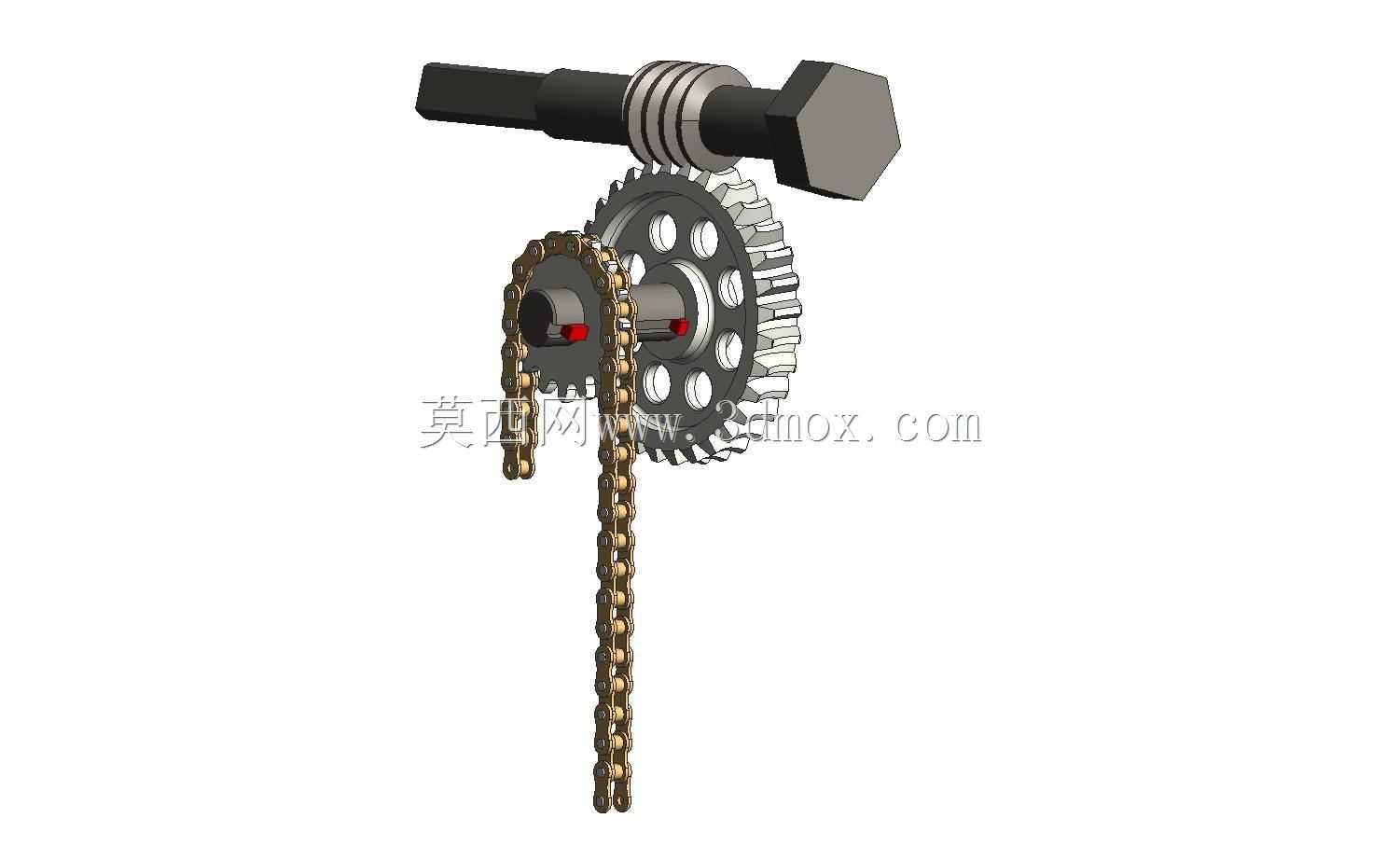

这套齿轮链轮组合传动机构，主要面向中小载荷的间歇式动力传递场景，常见于轻工输送设备、小型农用机具、半自动包装生产线的动力分流环节，可在单一动力输入的前提下，同时实现齿轮啮合的定比传动与链条的远距离动力输送，适配需要同步完成旋转驱动与直线牵引的复合工位需求。从实际用途来看，该机构可将输入轴的回转动力，经蜗杆段传递给啮合的大直径齿轮完成一级减速，再通过与齿轮同轴固定的小链轮，带动链条实现长距离的动力输出，既可以为工位转盘提供精准的间歇回转动力，也能通过链条带动输送线完成工件的步进式移送，避免了多动力源布局带来的同步误差问题。在功能特性上，这套传动结构兼顾了齿轮传动的传动比精准、承载能力强的优势，以及链传动适应远距离传动、可在恶劣多尘环境下稳定工作的特点，输入轴端集成的蜗杆结构具备反向自锁特性，可在动力中断时避免输出端负载反转引发的工位偏移，无需额外加装制动组件即可满足工位定位的基础要求。设计思路上，整体采用同轴集成布局，将大齿轮与小链轮固定在同一回转轴上，减少了中间支撑轴的数量，压缩了机构整体的安装空间；输入轴的蜗杆段与齿轮采用渐开线齿形匹配，啮合重合度高，传动过程中冲击噪音小；链轮选用标准齿形设计，可适配常规规格的工业滚子链条，降低后期维护的配件替换成本；所有回转配合位置均预留了轴承安装位，可通过标准轴承实现回转支撑，减少运转过程中的摩擦损耗。从安装边界来看，输入轴的伸出端采用方头结构，可直接配套手动操作手柄或者连接动力源输出轴，无需额外加工连接结构；大齿轮的分度圆直径、链轮的中心距均按照常规安装空间设计，整体机构的横向安装尺寸适配多数中小型设备的内部安装腔，纵向尺寸预留了链条垂度的调整空间，安装时可通过调整轴座位置实现链条张紧度的调节，不需要额外设计张紧轮结构即可满足传动张紧要求，适配不同安装距离的动力输送需求。
