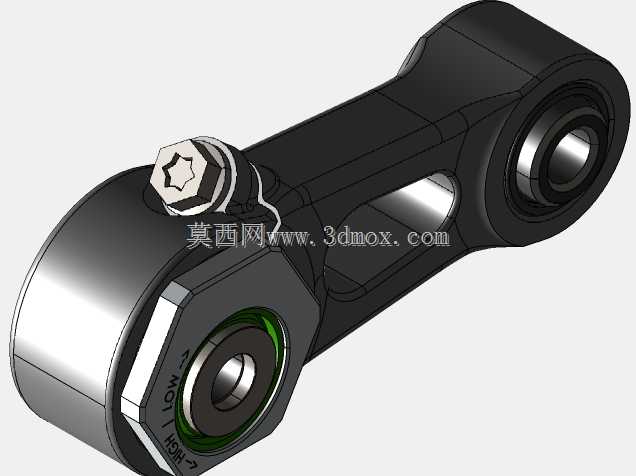

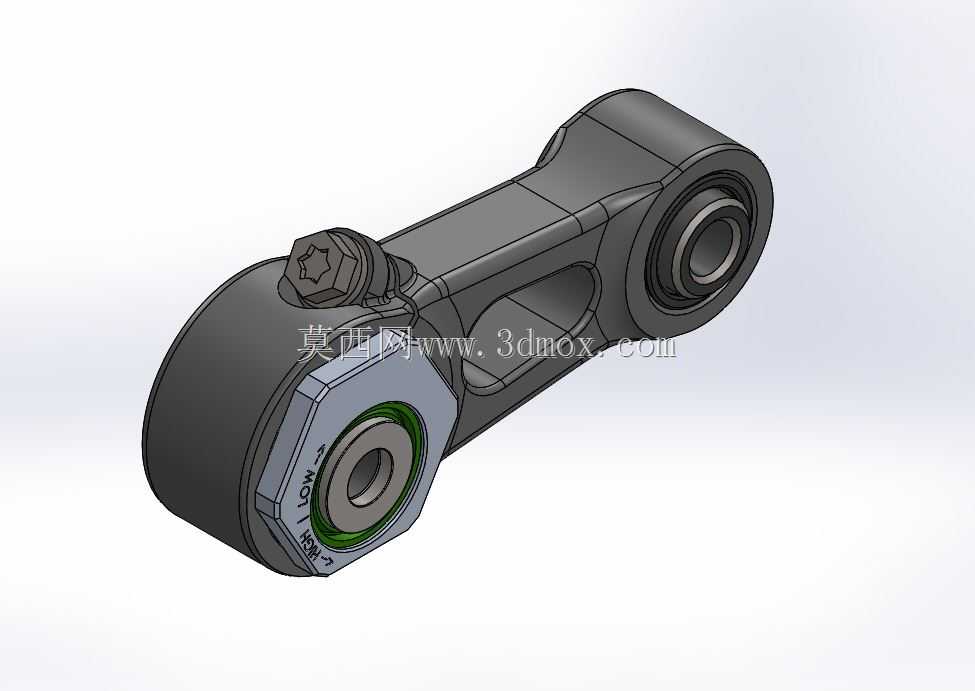

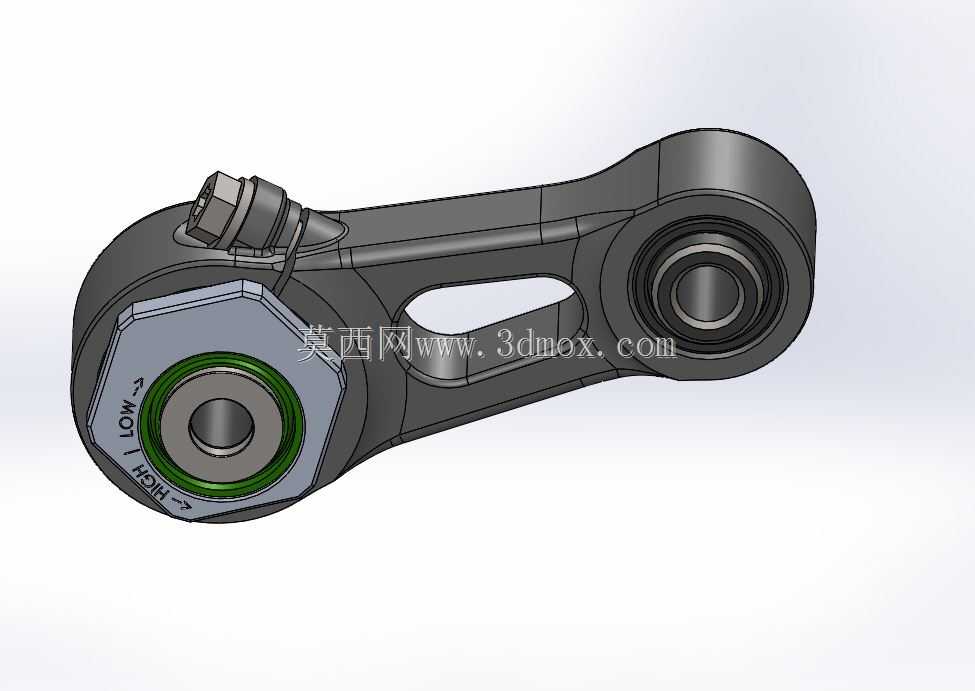

KTM摩托后悬挂连接摇臂连杆结构

该部件主要应用于大排量运动型摩托车的后悬挂系统中，作为连接后摇臂与后减震器的核心传力构件，承担着传递路面冲击载荷、匹配悬挂运动几何、调整减震杠杆比的关键作用，是摩托车行走系统中直接影响操控质感与骑行舒适度的重要零件。在实际骑行场景中，当车辆经过颠簸路面时，后轮受到的纵向、垂向冲击会先传递至后摇臂，再通过该连杆将载荷按照预设的杠杆比例传递给后减震器，通过连杆的运动轨迹约束，让减震器的压缩行程与后轮跳动行程形成非线性匹配，在小震动时提供偏硬朗的支撑性保证过弯操控，在大冲击时提供足够的行程来过滤颠簸，避免减震器直接承受硬冲击。从功能特性来看，该连杆采用双端铰接的结构设计，两端的铰接孔内集成了带密封结构的滚动衬套，既可以保证连杆摆动时的转动顺滑度，又能阻挡泥水、沙尘进入铰接摩擦面，延长部件的维护周期；杆身采用镂空式的力学优化结构，在保证整体结构强度、抗扭刚度满足大排量摩托激烈驾驶需求的前提下，尽可能削减非受力区域的材料厚度，降低零件自身的簧下质量，提升悬挂系统的响应速度。从设计思路层面，该连杆的孔位间距、铰接点角度完全匹配对应车型的悬挂几何参数，杆身的轮廓走向经过运动干涉校核，在悬挂全行程压缩、伸长的过程中，连杆不会与后摇臂、车架、减震器本体发生运动碰擦；端部的锁紧结构采用带防松齿的螺母配合螺栓轴向锁紧，能够承受长期交变载荷下的防松需求，避免铰接点出现松旷导致的操控虚位。在安装边界上，该连杆两端铰接孔的同轴度、端面平行度都有较高的精度要求，安装时需要保证衬套压装到位后两端铰接轴的转动阻力均匀，杆身与周边部件的最小安全间隙满足越野路段、激烈驾驶时的部件形变位移需求，不会因为车架、摇臂的轻微形变出现运动卡滞；杆身的受力截面经过有限元校核，在承受峰值冲击载荷时的应力分布均匀，不会出现局部应力集中导致的断裂风险，同时表面的硬质氧化处理层可以提升零件的抗腐蚀、抗石子击打磨损的能力，适配摩托车户外骑行的复杂使用环境。
