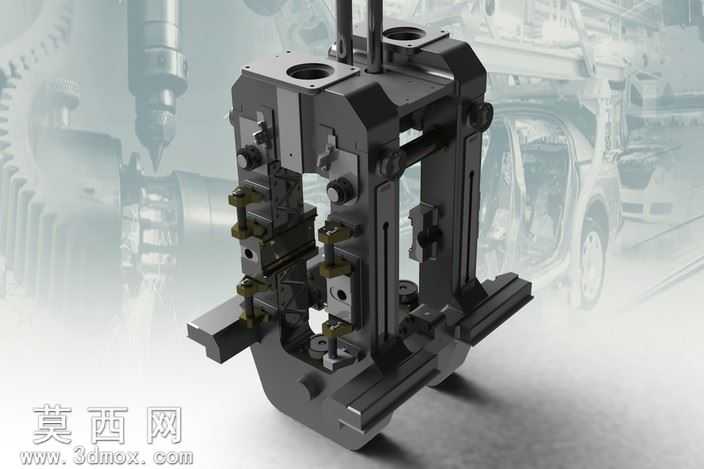

轧机机架辊系装配结构三维设计

本作品为轧机核心机架辊系装配结构的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自顶向下的设计思路，先搭建整体装配基准骨架，确定机架的中心对称面、辊系安装基准线、上下横梁的定位坐标，确保各部件装配后无干涉错位问题。模型完整还原了闭式轧机机架的C型主体结构，两侧厚重的立式牌坊采用高强度铸钢材质设定，建模时通过拉伸、拔模、倒角特征构建牌坊主体，对牌坊上的轴承安装孔、锁紧螺栓孔、调节机构滑槽做了精确的特征还原，孔位公差按照重型机械装配标准预留合理间隙。辊系部分包含上下工作辊、支撑辊的装配结构，对辊颈的轴承安装位、锁紧螺母定位槽、传动端连接结构做了精细化建模，轴承采用标准件调用装配，保持架、滚动体、内外圈的结构完整可辨。辊缝调节机构的建模还原了螺旋调节副、锁紧块、导向压块的结构，调节螺杆的螺纹特征采用螺旋扫描特征生成，与调节螺母的配合间隙符合机械设计规范，导向压块与牌坊滑槽的配合面做了贴合度校验，确保调节动作的结构逻辑通顺。渲染阶段采用金属工业质感材质，机架主体赋予深灰色铸钢材质，添加细微的铸造纹理与磨砂质感，辊面赋予淬硬钢的亮面金属材质，调节螺栓、锁紧件赋予发黑处理的金属质感，场景采用柔和的工业影棚布光，主光源从侧上方打亮主体结构，辅光源补全暗部细节，添加微弱的环境反射效果，突出重型机械的厚重感与精密装配的细节。模型所有部件均添加了合理的装配约束，牌坊与上下横梁采用刚性连接约束，辊系与轴承座采用转动约束，调节机构添加螺旋传动约束，可直观演示辊缝调节的动作逻辑，各部件的连接关系、安装顺序完全符合轧机设备的实际装配工艺，对安装基准面、配合面做了颜色区分标注，便于理解设备的结构组成与装配逻辑。
