燃油管塑管金属管插接装配工装

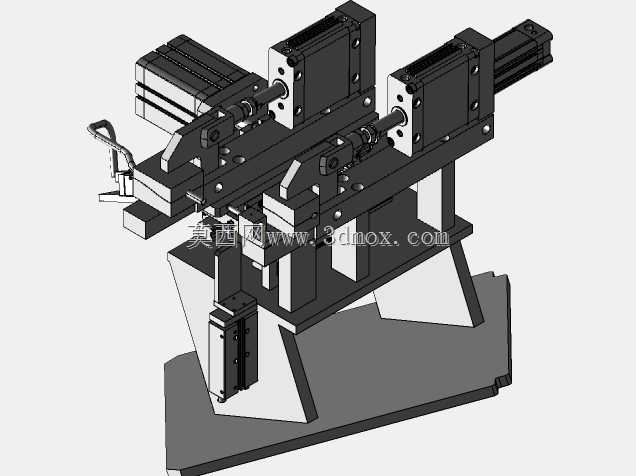

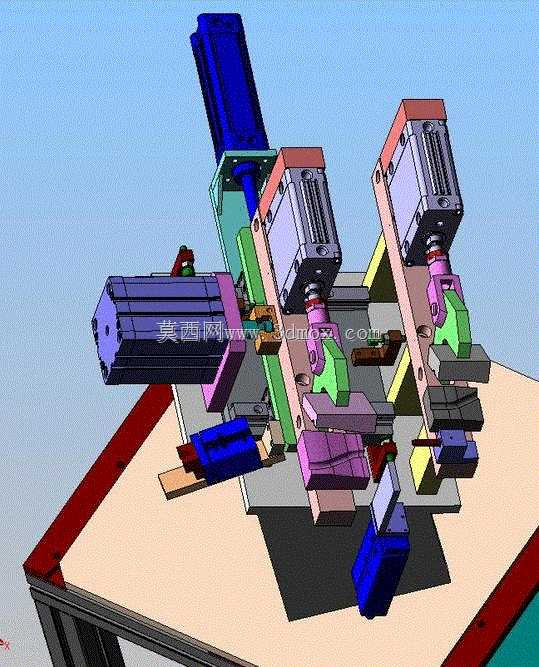

该工装主要应用于汽车燃油供给系统的生产装配环节，针对燃油管生产过程中塑料管与金属管的精准插接工序设计，解决传统手工插接力度不均、插接深度不一致、管路对位偏差导致的密封失效、连接强度不足等问题，可适配小批量多规格燃油管的装配作业，也可集成到自动化燃油管生产线中作为核心装配工位使用。设备采用多向分布式压装布局，围绕中心工件定位区域设置多组驱动压装单元，可同步完成多方向的管路对位、推送、压合动作，相比单工位逐次压装的工装，作业效率提升明显，同时能保证各插接点位的受力均匀性，避免单侧受力导致的管材变形、密封圈错位等质量隐患。设计过程中优先考虑工件的快速装夹定位，中心定位区域设置仿形支撑座，可根据不同规格的燃油管接头形态更换适配的定位块，无需整体更换工装主体，降低多品类生产的工装投入成本；各压装单元的行程、压装力度均可独立调节，适配不同壁厚、不同插接深度要求的塑管与金属管连接需求，压装头部设置柔性缓冲结构，避免刚性压接对管材端面、密封结构造成磕碰损伤。工装整体采用台式安装结构，底部设置标准化安装底板，可直接固定在常规装配工作台或生产线机架上，整体安装边界紧凑，不会占用过多产线空间，各驱动单元采用模块化设计，日常维护时可单独拆卸更换故障单元，无需拆解整个工装结构，大幅降低停机维护时长。在功能设计上，该工装兼顾定位精度与操作便捷性，工件放置后可通过周边辅助定位块快速完成位置校准，压装过程中各单元的动作顺序可根据工艺需求调整，既可以实现多轴同步压装，也可按照工艺顺序分步完成各点位的插接作业，适配不同结构燃油管的装配工艺要求，有效保证塑管插入金属管后的连接强度与密封性能，减少后续管路泄漏、脱落的质量风险，提升燃油管装配工序的成品合格率。
