辊筒式工件自动加载卸载工作站

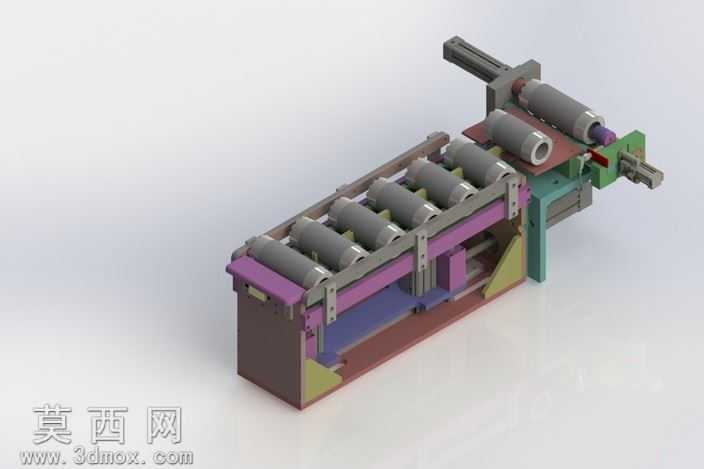

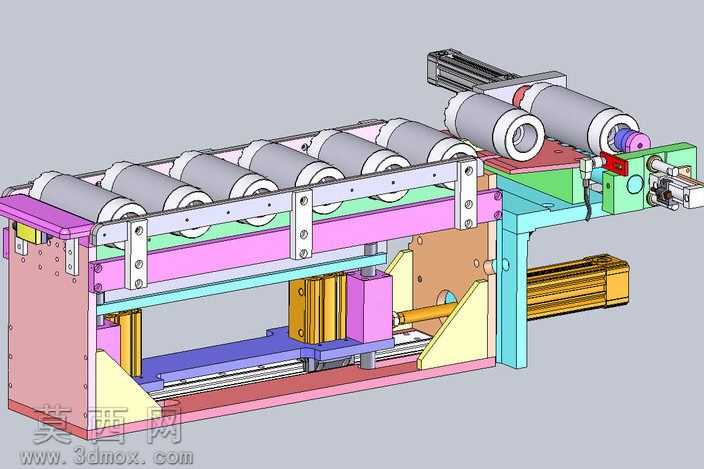

本套三维模型为辊筒式工件自动加载卸载工作站，建模过程中严格遵循机械设计规范，对每一处结构细节做了1:1比例还原，整体装配逻辑清晰，无干涉错配问题。模型采用分层结构设计，上层为多辊筒并行输送单元，每根辊筒通过带座轴承固定在两侧安装立板上，辊筒间距经过精准计算，可适配对应规格的圆柱类工件平稳输送，避免输送过程中出现卡滞、偏移问题；输送单元侧边设置有工件定位挡停组件，可在工件到达指定工位时完成精准限位，保证后续装卸动作的位置精度。中层为横向滑移驱动模组，采用线性导轨搭配丝杠传动的结构形式，模组滑台上方搭载升降托举机构，托举机构通过导向轴与直线轴承做运动导向，搭配气动执行元件实现平稳升降动作，可将停留在辊筒工位上的工件平稳托起，再通过横向滑移将工件转移至右侧装卸工位。右侧装卸工位集成了气动夹紧夹具、工件推送组件与到位检测结构，夹具采用仿形定位设计，可与工件外轮廓完全贴合，夹紧力经过参数化设置，既保证装夹稳固性又不会损伤工件表面；推送组件采用小型直线气缸搭配浮动接头，可将完成加工或检测的工件平稳推出至下一工序接驳位置。模型底部为整体式安装机架，采用钣金折弯件与型材拼接的结构形式，各安装面预留了标准螺栓连接孔位，所有运动部件均设置了行程限位结构，避免设备运行过程中出现超程碰撞问题。建模时对不同功能的零部件做了独立的材质区分，输送辊筒赋予金属镀铬材质，机架结构件赋予喷涂钢板材质，气动元件赋予阳极氧化铝材质，传动部件赋予合金钢材质，渲染后可清晰区分各模块功能，直观展示设备的整体运行逻辑。设计过程中充分考虑了设备的维护便捷性，所有易损部件均采用快拆式安装结构，无需拆解整体机架即可完成辊筒、气缸、导轨等部件的更换调试，同时预留了传感器安装位与电气走线槽，可直接适配常规自动化生产线的电控系统搭建需求，整体结构紧凑，工位衔接流畅，可直接作为产线上下料工位的设计参考方案。
