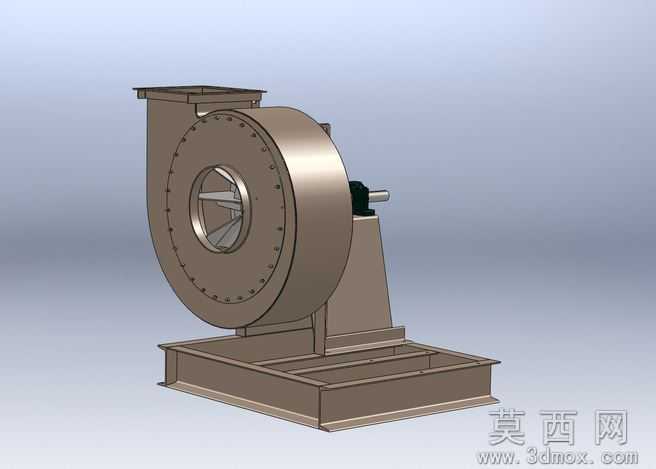

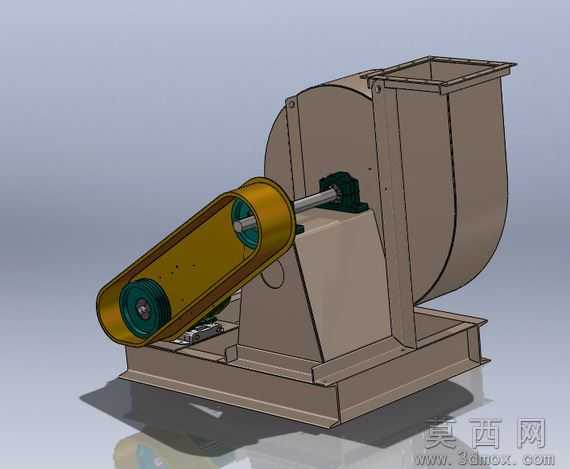

M/H工业离心风机SolidWorks三维模型

本模型为M/H系列工业离心风机的完整三维数字化模型，建模阶段严格遵循工业风机的实际生产设计规范，首先以风机的气动性能参数为核心基准，先完成叶轮核心部件的参数化建模，精准绘制后倾式叶片的翼型截面曲线，通过圆周阵列完成叶片与轮盘、轮盖的装配约束，确保叶片安装角度、流道间隙完全符合离心风机的气动设计要求；随后依次完成蜗壳型线的放样建模，依据对数螺旋线公式推导蜗壳各截面的扩张尺寸，通过曲面缝合、实体加厚生成蜗壳壳体，再完成进风口集流器、传动组轴承座、整体焊接机座、传动连接轴等附属部件的逐一建模，所有部件的装配关系完全还原实际设备的装配逻辑，添加了同轴、面重合、间隙配合等真实约束，不存在干涉错位问题。参数设计层面，模型保留了完整的可编辑参数化特征，用户可直接修改叶轮直径、叶片数量、蜗壳宽度、机座安装孔位间距等核心尺寸，快速适配不同风量、风压参数的同系列风机改型设计需求，所有法兰连接孔、轴承安装位、电机对接尺寸均参照行业通用标准设定，可直接导出工程图用于生产加工参考。渲染材质环节，模型对不同部件赋予了贴合实际工业场景的材质属性，蜗壳与机座部件赋予了热轧钢板焊接后的哑光金属漆材质，叶轮部件赋予了经过动平衡校验的光滑合金钢材材质，传动轴承部位赋予了发黑处理的金属材质，连接轴部位赋予了调质处理的钢材材质，渲染效果还原了工业风机的真实金属质感与焊接结构特征，可直接用于方案展示、产品宣传等场景。结构原理层面，模型完整还原了离心风机的工作结构，当动力通过传动轴带动叶轮高速旋转时，叶轮叶片间的气体会在离心力作用下被甩出，经蜗壳导流后从出风口高压排出，同时叶轮中心区域形成负压，外界空气在大气压作用下经集流器持续补入，以此实现连续的排风送风功能，模型清晰呈现了进风集流、叶轮做功、蜗壳扩压、机座承重的完整结构逻辑，可直观展示风机的气流走向与动力传递路径。软件兼容层面，模型基于SolidWorks2011版本搭建完成，可在SolidWorks2011及以上所有版本中直接打开编辑，同时附带STEP、IGES等通用三维格式文件，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，不存在特征丢失、无法打开的问题，不同软件平台的用户均可直接调用模型开展后续工作。研发教学应用层面，该模型既可以作为暖通工程、环保除尘、通风排风系统设计的选型参考模型，辅助设计人员完成风机与管路系统的装配干涉校验、安装空间模拟，也可作为高校机械设计、流体机械相关专业的教学案例，用于讲解离心风机的结构组成、气动原理、装配工艺，还可作为风机生产企业的产品数字化样机，用于新品研发阶段的结构验证、性能仿真前置工作，大幅缩短产品研发周期，降低实体样机的试制成本。
