汽车侧防撞梁首次修剪模具装配结构

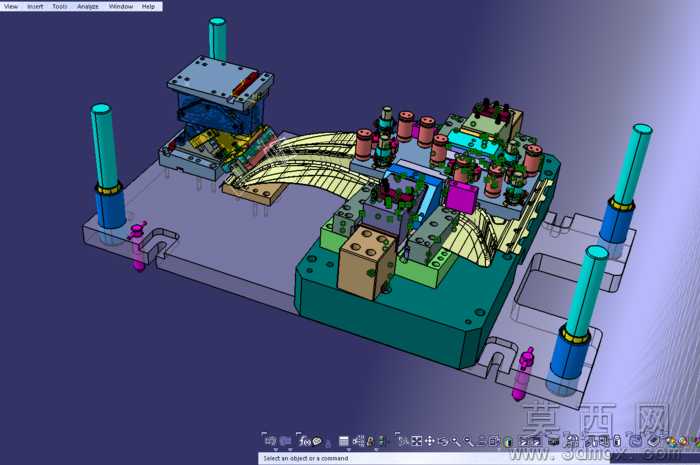

本套模型为汽车侧防撞梁首次修剪工序的模具装配三维设计，采用CATIA V5软件完成全参数化建模与装配校验，完整还原了冲压修边工序模具的全部核心结构。建模过程中严格遵循汽车冲压模具的设计规范，对上下模座、修边凸凹模、导向组件、压料装置、斜楔修边机构、废料排出结构均进行了1:1比例的精细化建模，所有零件的装配约束完全贴合实际生产的装配逻辑，可直接用于结构校验与工艺参考。渲染阶段采用软件内置的工程渲染模式，对不同功能的零件赋予了差异化的材质属性：模座等承载结构采用铸铁材质表现厚重的金属质感，导柱导套等导向部件采用镀铬亮面材质体现加工精度，弹性卸料组件采用聚氨酯与弹簧钢材质区分功能属性，修边刃口部分采用合金工具钢的硬质金属质感，整体渲染效果清晰区分各功能模块，直观展现模具的层级结构与装配关系。结构设计上，针对汽车侧防撞梁的弧形变截面特征，模具采用了多组斜楔机构配合直修边刃口的组合结构，解决了弧形件侧向修边的成型难题，导向系统采用独立导柱配合自润滑导套的配置，保证大尺寸模具开合过程的运动精度，压料装置采用氮气缸作为弹性元件，保证修边过程中板料的压紧力均匀，避免修边过程出现板料窜动导致的毛刺、变形缺陷，同时在修边刃口下方设计了倾斜的废料滑道，确保修剪后的废料能够自动滑出模具工作区域，满足连续自动化冲压的生产需求。整套模型的设计思路围绕汽车覆盖件修边工序的实际生产需求展开，从产品件的成型工艺分析入手，先确定修边工序的工艺边界与废料分块方案，再依次完成工艺面补充、刃口轮廓设计、模座受力布局、导向系统选型、弹性元件计算、斜楔机构运动仿真校验，最终完成全装配的干涉检查，确保模具在开合、修边、退料的全行程中无运动干涉，所有结构的尺寸参数均参考量产冲压模具的设计标准，具备极高的工艺参考价值。
