微型Arduino机载OSD显示模块结构设计

这款微型机载显示模块是专为小型无人机、穿越机等航模飞控系统配套开发的机载信息显示硬件，核心作用是在飞行过程中，将飞控系统采集的飞行高度、飞行速度、电池电压、航向角度、GPS信号状态等关键飞行参数，实时叠加到图传画面中，让飞手在第一视角操控时无需切换查看地面站数据，就能直接获取所有核心飞行信息，大幅提升飞行操控的安全性与便捷性，尤其适配轻量化小型航模、微型穿越机这类对机载设备重量与安装空间要求极高的应用场景。

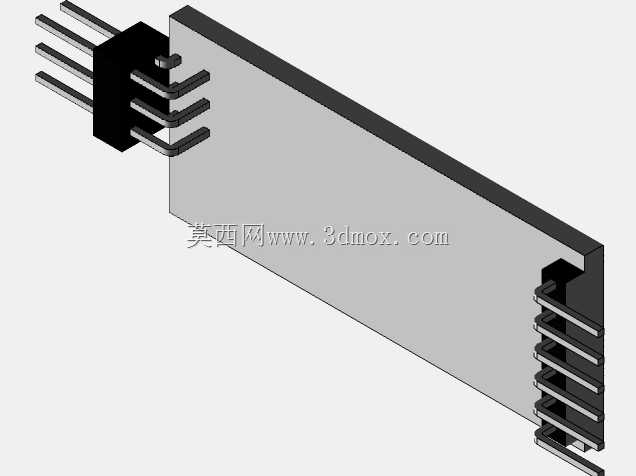

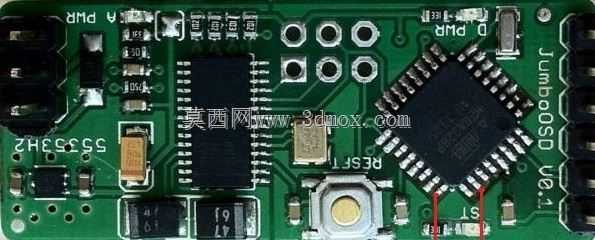

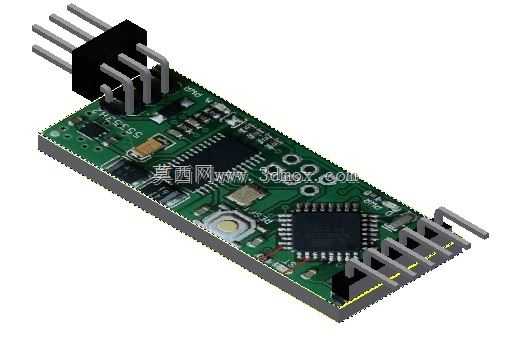

模块的设计思路全程围绕“极小化集成”展开，整体采用长条形窄版PCB布局，将主控芯片、OSD处理芯片、电源滤波电路、信号接口全部集成在狭长的板体上，板体边缘预留两排直插排针接口，分别对应飞控端的信号输入、图传端的信号输出以及电源输入通道，排针采用标准2.54mm间距设计，既可以直接插装在兼容接口的飞控板上实现堆叠安装，也可以通过软排线连接固定在机架的狭小空隙内，安装边界灵活度极高，能够适配绝大多数微型航模机架内部的剩余安装空间，不会额外占用过多的机架载重与布局空间。

功能层面，模块原生适配ArduPilot Mega飞控固件与MAVlink通信协议，无需额外编写复杂的驱动代码，只要完成接线与基础参数配置就能直接投入使用，板载的电源滤波电路能够过滤航模动力系统产生的电源杂波，避免图传画面出现水波纹、闪屏等干扰问题，板体上预留的调试按键可以快速完成参数重置、显示模式切换等操作，无需连接地面站就能完成基础功能调试。外形设计上，板体边缘做了圆角处理，避免安装过程中尖锐边角划伤机架线材或其他机载配件，所有贴片元件均采用回流焊工艺布局，元件高度控制在极低范围内，整体板体厚度加上排针总高度不超过12mm，能够轻松嵌入机架夹层、飞控上方等狭窄安装位置，重量仅数克，几乎不会给微型航模带来额外的载重负担，不会影响飞行器的机动性能与续航表现。在实际装机使用中，这款模块既可以搭配微型穿越机完成竞速飞行时的关键参数实时显示，也可以适配小型固定翼航模、航拍无人机实现长距离飞行时的状态监控，稳定的信号处理能力与极小的安装体积，能够满足不同类型小型航模的机载OSD显示需求。
