1.2GHz8dBi平板贴片通讯天线结构

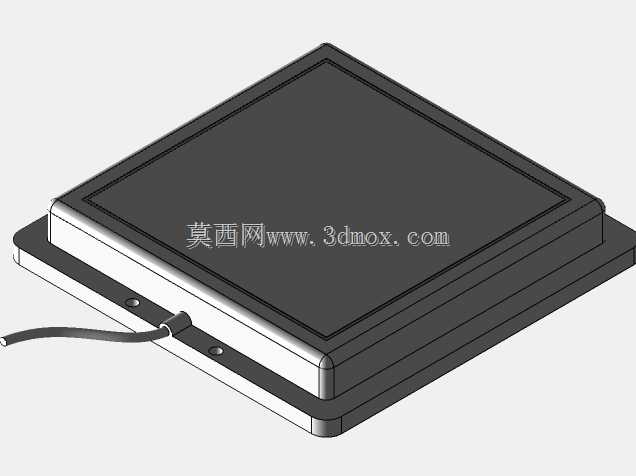

　　这款平板贴片天线的结构设计，核心围绕1.2GHz频段的信号收发需求展开，8dBi的增益指标决定了它在定向信号覆盖场景下的适配性，日常工程应用中多被部署在户外无线图传、工业遥测信号传输、定点射频通讯链路搭建场景里，相比全向天线，它的信号辐射方向更集中，能在指定覆盖角度内维持更稳定的信号强度，减少旁瓣信号带来的干扰问题。从结构设计逻辑来看，整体采用方形平板构型，外壳做了带圆角的包边处理，既可以避免安装过程中锐边划伤操作人员，也能降低户外部署时风阻对安装固定点的载荷冲击，外壳边缘预留的四个沉头安装孔，匹配常规的M4规格膨胀螺丝或者机柜安装螺栓，安装时可以直接贴合墙面、设备机柜外壁或者通讯杆的安装支架平面，不需要额外设计转接结构，

　　安装孔的位置公差控制在±0.2mm范围内，能适配多数标准通讯安装支架的孔位排布，降低现场安装的适配成本。天线的辐射振子采用贴片式布局内嵌在外壳内部，外壳选用耐候性ABS材质注塑成型，表面做细磨砂处理，既可以抵御户外紫外线照射带来的材质老化，也能减少雨水、灰尘在表面积累对信号传输的影响，外壳的合缝位置做了凹凸止口设计，配合密封胶条可以达到IP65级别的防护能力，满足户外露天部署的防水防尘要求，出线位置设计了线缆防弯折结构，从天线本体侧面引出的射频线缆根部做了加长的应力释放护套，避免安装或者后期维护过程中线缆反复弯折导致的内芯断裂问题，线缆采用标准SMA接头适配常规的射频通讯设备，不需要额外做接头转接。从建模的细节处理来看，

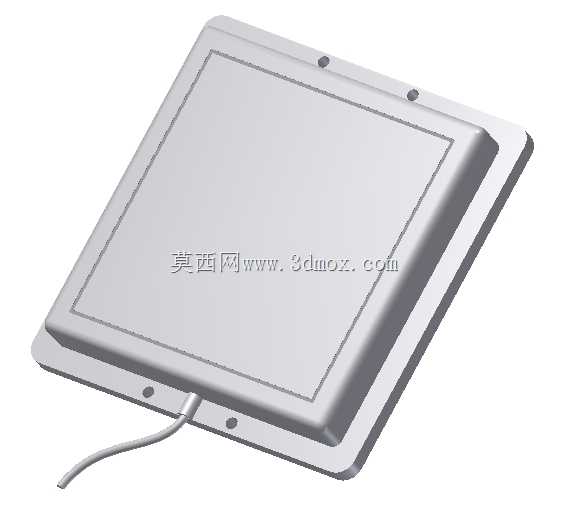

　　天线本体的厚度控制在22mm，整体外轮廓尺寸为250mm×250mm的方形结构，属于中等增益平板天线的常规尺寸区间，既不会因为尺寸过大导致安装空间受限，也能保证8dBi增益对应的有效辐射面积满足设计要求，外壳表面的两个小凸点是内置固定柱的定位标识，对应内部振子板的固定点位，保证振子板在外壳内部的位置精度，避免长期使用过程中振子移位导致的信号参数偏移。实际工程选型中，这类天线常被用在点对点的短距离无线通讯链路搭建，比如厂区内的设备数据无线回传、无人机地面站的定向信号接收、户外安防设备的无线视频传输场景，相比棒状全向天线，它的定向辐射特性可以有效减少同频段其他信号的干扰，在相同发射功率下能实现更远的稳定传输距离，

　　安装时只需要将天线法线方向对准通讯对端的天线位置，调整好俯仰角度就能完成信号对准，不需要复杂的调试流程。结构设计过程中，重点考虑了不同安装场景的适配性，背面的平整安装面既可以用螺丝硬固定，也可以搭配强力磁吸底座吸附在金属设备表面，满足临时部署或者快速拆装的使用需求，外壳的材质厚度控制在2.5mm，在保证结构强度的前提下尽量降低整体重量，整台天线不含线缆的重量控制在420g左右，降低对安装支架的载荷要求，即使是在薄壁机柜或者轻型立杆上也能稳定安装，不会因为自重导致安装角度偏移。内部的振子贴片采用覆铜板蚀刻工艺，建模时还原了贴片的馈电点位置和匹配电路的布局结构，能直观展示天线内部的射频结构排布，对于需要做二次结构适配或者通讯系统集成的工程师来说，可以直接参考这个模型的安装尺寸做安装位的预留，也能基于这个结构做不同增益、不同频段的平板天线改型设计，比如调整振子贴片的尺寸、改变外壳的厚度就能适配其他Sub-G频段的通讯需求，整体结构没有复杂的异形曲面，所有的安装特征都做了工程化的倒角和公差预留，完全符合实际量产产品的结构设计规范。
