APM飞控配套电源电流电压检测模块

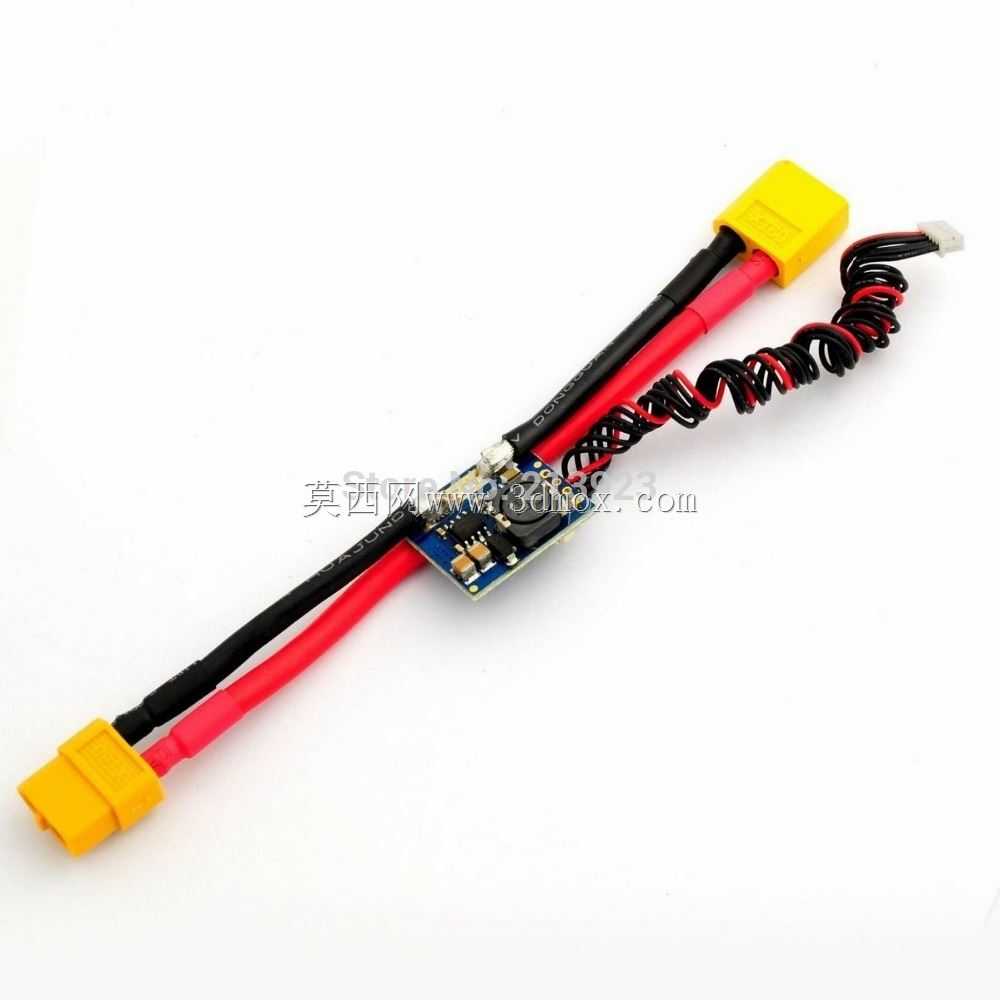

　　在多旋翼、固定翼航模以及小型无人飞行器的飞控系统搭建环节，供电与电参数采集的可靠性直接决定飞行状态的稳定性，这款适配APM与Arduflyer飞控系统的电源模块，正是针对这类场景设计的集成化供电检测组件。从实际装机的使用逻辑来看，该模块通过6P通讯线缆与飞控主控板直连，一端接入锂聚合物动力电池组的主供电回路，另一端向飞控输出经过滤波处理的洁净电源，同时同步完成主回路电流消耗数值、电池实时电压数值的采集回传，无需额外外接独立的电压、电流传感组件，大幅简化飞控系统的布线复杂度，减少接插件带来的接触不良隐患。

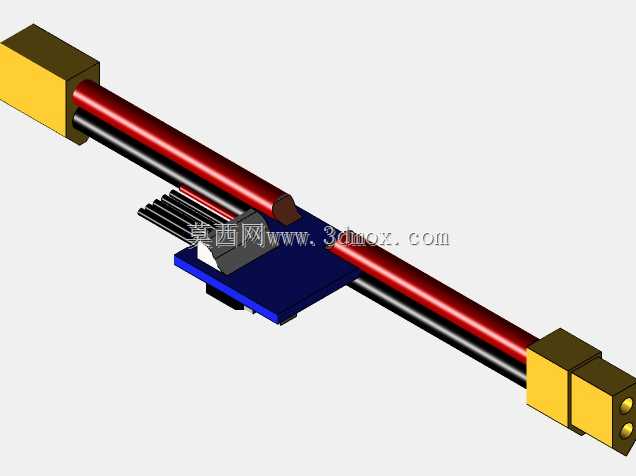

　　从结构设计层面看，模块主体采用FR-4玻纤PCB作为承载基体，核心采样电路与滤波元件全部布局在PCB板中央区域，表面覆盖绝缘阻焊层避免装机过程中与碳纤机架、金属螺丝等导电部件接触造成短路。主供电回路采用红黑两根大线径硅胶线作为功率传输路径，线芯采用多股细铜丝绞合结构，既可以承载持续大电流通过时的载流需求，也能适配航模装机时频繁弯折的布线场景，降低线材断裂的概率；线材两端压接XT60规格接插件，公母端分别对应电池输出端与电调输入端的通用接口定义，无需用户自行改线即可直接适配市面上绝大多数航模动力系统的接插件标准。信号回传部分采用红黑双绞细线作为信号传输路径，双绞结构可以有效抵御动力线大电流通断时产生的电磁干扰，保证采集到的电压、电流数据传输稳定，不会出现数值跳变影响飞控对剩余续航的判断，信号线末端采用标准杜邦插针，直接对应飞控板上的PM电源接口针脚定义，插装时防反插缺口设计可以避免用户接反针脚造成模块或飞控损坏。

　　从安装边界来看，模块PCB本体尺寸紧凑，长宽控制在常规航模设备舱的预留空间范围内，厚度仅包含板载元件的最高高度，装机时可以直接用双面泡棉胶粘贴在机架设备舱的空闲平面，也可以通过扎带穿过PCB板边缘预留的固定孔绑定在机架碳管上，不需要额外设计定制安装支架。主功率线材的长度预留了常规装机的布线余量，用户可以根据自身机架的设备布局裁剪到合适长度后重新压接接插件，不会因为线材过短导致布线拉扯，也不会因为线材过长造成多余重量堆积影响飞行器重心。信号线缆长度同样适配飞控板在机架上的常规安装位置，多余长度可以整理成螺旋状收纳在设备舱内，避免松散线材干扰螺旋桨转动。

　　从功能实现的细节来看，模块内部的采样电路采用高精度采样电阻配合信号调理电路，电流采集范围覆盖小型航模从怠速悬停到全油门飞行的全区间电流波动，电压采集范围适配2S到6S规格的锂聚合物电池组，采集到的数值经过滤波处理后通过6P线缆传输给飞控，飞控可以基于这些数据实时计算电池剩余容量、当前整机功耗，在电池电压达到阈值时触发低电压返航保护，也能通过地面站实时记录飞行过程中的功耗变化，为动力系统匹配优化提供数据支撑。供电输出部分经过板载滤波电容处理，可以滤除电调工作时产生的电源纹波，避免纹波干扰飞控上的陀螺仪、加速度计等敏感传感元件，保证飞控姿态解算的稳定性，减少因为电源干扰导致的飞行姿态异常风险。

　　在实际装机调试过程中，该模块不需要额外进行复杂的参数校准，按照接口定义接好线路后，在飞控地面站中对应选择电源模块的参数配置即可直接读取数值，采样精度可以满足日常飞行的监测需求，接插件的插拔寿命也能满足日常装机、拆换电池的频繁使用需求，整体结构没有易损活动部件，抗震性能可以适配航模飞行过程中的振动环境，不会因为飞行中的持续振动出现元件虚接、数值跳变的问题。
