车载嵌入式DVR数字视频录像设备结构

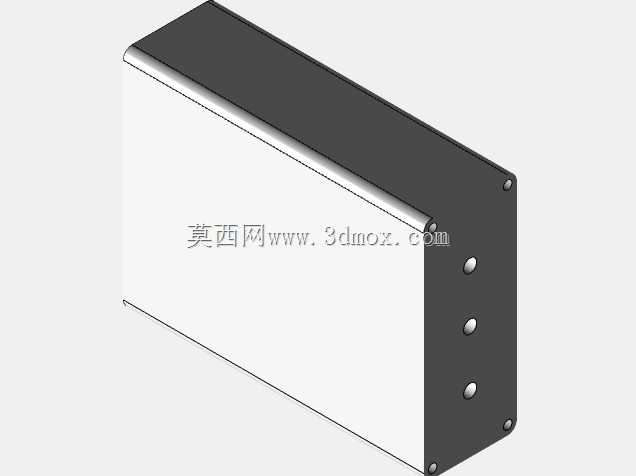

　　做车载监控配套结构设计快八年，这类嵌入式DVR的结构方案前前后后迭代过五版，眼前这个金属壳体的方案是目前商用车后装市场适配性最高的构型。先从安装边界说起，这类设备大多要塞进商用车驾驶位的仪表台预留舱，或者货运车辆的副驾储物格内侧，所以壳体做了全铝合金挤压成型的直边构型，没有外凸的安装耳，整体长宽高控制在120mm80mm20mm的区间内，四个角做了R2的倒角，既不会在塞装时刮蹭车内线束，也能最大化利用舱内的方正空间，不会因为圆弧边角浪费安装容积。

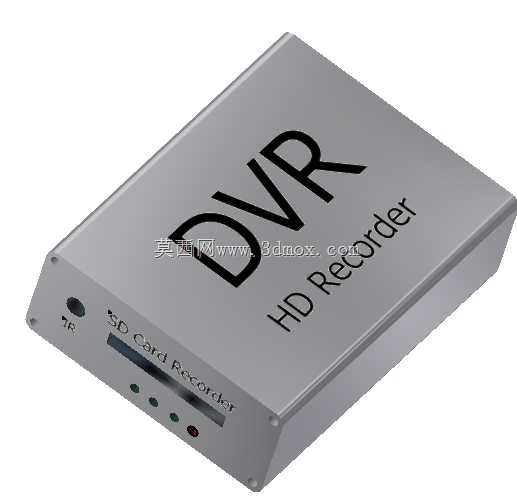

　　从实际用途来看，这类设备核心是承担车载多路摄像头的视频编码、本地存储功能，和家用硬盘录像机不同，车载场景下要持续承受车辆行驶的振动、宽温环境变化，所以结构设计上首先放弃了传统机械硬盘的存储方案，把SD卡插槽布置在设备正面靠下的位置，插槽做了内凹2mm的设计，插卡后卡面不会突出壳体表面，避免车辆颠簸时SD卡受外力弹出，插槽上方丝印了SD Card Recorder的标识，现场安装的工人不用看说明书就能找到存储介质的安装位。正面还布置了TF标识的音频输入孔、三个状态指示灯和一个红外接收窗，音频孔做了翻边铆接的铜套，不会因为反复插拔音频接头把壳体的塑料嵌件扯松；三个指示灯分别对应电源、录像、存储异常状态，灯孔做了沉台设计，搭配磨砂透光的PC塞，白天强光下不会因为反光看不清状态，夜间也不会因为灯光过亮影响驾驶员视线；红外接收窗的位置刚好和多数车型仪表台的红外遥控接收角度匹配，不用额外外接红外延长线就能完成遥控操作。

　　设备顶面做了大面积的平整面，丝印了大尺寸的DVR和HD Recorder标识，一方面是售后排查时能快速识别设备类型，另一方面平整的顶面可以直接贴装导热硅胶垫，把内部主控板、编码芯片的热量传导到铝合金壳体上散热——车载场景下夏天车内密闭温度能到70℃以上，靠主动风扇散热很容易因为进灰卡滞失效，全金属壳体被动散热的方案可靠性要高得多，壳体侧面做了0.5mm深的细密散热筋，既不会增加太多整体厚度，还能把散热面积提升40%左右。

　　接口端的设计也完全围绕车载场景做了适配，所有外接接口都做了防松脱的卡扣位，电源接口、视频输入输出接口都采用带锁止结构的航空插头选型位，避免车辆长期颠簸导致接口松动掉线；壳体的上下盖采用卡扣加M2沉头螺丝的固定方式，沉头螺丝全部布置在设备底部，安装后螺丝不会外露，既美观也能防止非专业人员随意拆开设备改动内部接线，底部还预留了两个3mm直径的安装孔位，可以配合扎带或者L型安装支架把设备固定在车内的线束支架上，不会因为车辆加减速出现窜动。

　　从建模逻辑来说，做这类设备的三维结构时，首先要把内部PCB板的定位柱位置优先确定，四个定位柱和壳体一体挤压成型，柱高控制在5mm，刚好把PCB板托在壳体中间位置，板卡和上下壳之间预留2mm的间隙走排线，避免板卡上的元件直接接触金属壳体造成短路；SD卡插槽的位置要和板卡上的卡座完全对位，插槽开口的公差要控制在±0.1mm以内，不然会出现SD卡插不到位或者插拔卡涩的问题；指示灯的导光柱要和板卡上的LED灯珠中心对齐，偏移量不能超过0.2mm，不然会出现灯光偏暗、漏光的问题。

　　很多刚入行的结构工程师做这类设备时，容易把壳体壁厚做的太厚，觉得越厚越结实，实际上车载设备对重量很敏感，太厚的壳体不仅会增加成本，还会提升整车的无效负载，这个方案的壳体壁厚控制在1.2mm，通过侧面的散热筋和内部的加强筋提升结构强度，1米高度自由跌落不会出现壳体变形、接口松动的问题，完全满足车载电子设备的振动、冲击测试要求。另外在做安装边界校核时，要给设备外围预留至少5mm的走线空间，所有外接线束的弯曲半径不能小于线束直径的4倍，不然长期振动下线芯容易出现断裂，设备和周边车内塑料件之间要预留1mm的间隙，避免高温下塑料件膨胀挤压设备壳体造成变形。

　　这类DVR设备除了车载场景，也能适配小型门店、家用临时监控的存储需求，所以结构上没有做完全车载化的专属设计，底部的安装孔位也兼容墙面壁挂的安装需求，只要搭配两个自攻螺丝就能把设备固定在墙面或者机柜内侧，通用性很强。做结构设计的时候不能只盯着单一使用场景，要在核心场景满足要求的前提下，尽可能兼顾更多边缘使用场景的安装需求，这样的产品落地后才不会出现适配性差的问题。
