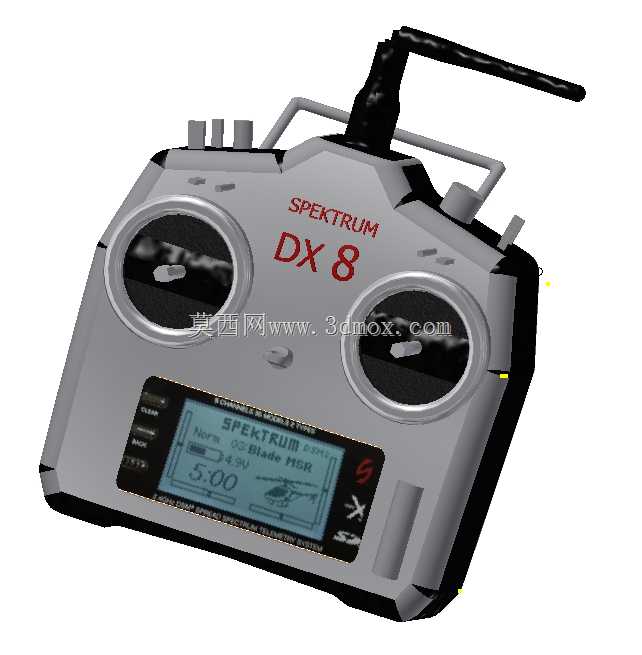

Spektrum DX8八通道航模遥控发射机结构

　　这款八通道航模发射机的结构设计，完全围绕航模操控的实际作业场景展开，日常作业中，航模飞手需要长时间握持设备完成固定翼、直升机、多旋翼等不同机型的飞行操控，因此整机的握持区域做了贴合手掌弧度的曲面处理，边缘过渡均做了R角倒角，避免长时间握持产生硌手的疲劳感。从功能布局来看，正面双摇杆采用对称式排布，摇杆的安装座预留了足够的手指活动空间，拇指操作时不会和周边的微调按键产生干涉，摇杆下方的显示屏采用下沉式安装，屏幕周边做了遮光凸边设计，户外强光环境下作业时，能够减少环境光线在屏幕表面的反光，保证飞手可以清晰读取屏幕上的机型参数、通道数值、电量状态等关键信息。

　　设备顶部的天线采用可弯折的铰接结构，铰接阻尼经过调校，既可以根据实际使用场景调整天线角度，保证信号发射的最佳朝向，又不会在飞行过程中因为设备晃动出现天线移位的情况，天线的走线完全隐藏在机壳内部，避免外露走线在携带过程中被拉扯损坏。机身侧面的拨杆、旋钮开关按照操作频率做了分区排布，高频使用的飞行模式切换开关布置在食指自然搭靠的位置，飞手不需要移动握持手的位置就可以完成模式切换，降低飞行过程中操作失误的概率；低频使用的参数调整旋钮则布置在机身侧下方，避免误触。

　　从结构设计的细节来看，机壳采用上下扣合的装配结构，扣合位置预留了密封胶条的安装槽，户外作业遇到小雨或者扬尘天气时，能够阻挡水汽和灰尘进入机身内部，保护内部的射频模块、主控电路板、电池仓等核心部件。电池仓设计在机身背部，仓盖采用卡扣式固定，不需要额外工具就可以快速开启更换电池，仓盖和机身的配合间隙控制在0.2mm以内，既保证开合顺畅，又不会出现松动晃动感。正面的功能按键采用软胶材质，按键的触发行程设置在1.5mm，按压反馈清晰，戴薄手套操作时也可以准确触发功能，不会出现按动无响应的情况。

　　从安装边界尺寸来看，整机的宽度控制在180mm左右，高度在200mm左右，厚度在50mm上下，这个尺寸刚好适配成年人单手握持的尺寸范围，放入常规的航模设备包隔层中也不会占用过多空间，设备的重心经过调校，握持时重心落在掌心位置，长时间举持操作不会出现设备前倾坠手的情况。内部电路板的固定采用铜柱加螺丝的方式，每个电路板的固定点都做了减震胶垫设计，航模作业现场经常会有设备放置、移动产生的震动，减震胶垫可以吸收震动能量，避免电路板上的贴片元件因为长期震动出现虚焊问题，射频模块的安装位置远离主控电路的高频干扰区域，信号输出端做了屏蔽处理，保证8个通道的信号传输稳定，不会出现通道串扰、信号延迟的问题。

　　屏幕的背光采用均匀的侧入式设计，亮度可以根据环境光线调整，夜间作业时不会因为亮度过高刺眼，强光下也能保证足够的对比度显示参数。机身底部预留了教练线、数据接口的安装位，接口处做了防尘塞设计，日常不使用时可以盖住接口，避免灰尘进入接口导致接触不良。所有外露的结构件都做了圆角处理，没有尖锐的棱角，携带过程中不会刮伤设备包或者操作人员的衣物。拨杆的档位清晰，每个档位切换都有明确的段落感，飞手可以通过手感判断是否切换到目标档位，不需要低头查看设备，保证飞行过程中视线可以始终关注航模的飞行姿态。
