Pixhawk飞控板自动驾驶硬件结构设计

　　在多旋翼、固定翼无人机以及无人车、无人船的载具开发场景中，飞控硬件作为整个运动控制系统的核心运算载体，其结构设计合理性直接决定了整套系统的运行稳定性与外设扩展能力。本次呈现的Pixhawk飞控硬件结构，完全围绕实际载具装机的工程需求展开设计，从接口布局到壳体防护，每一处细节都对应着实际使用中的痛点解决。

　　从实际装机场景来看，这类飞控板通常需要安装在载具的重心位置，因此结构设计上首先明确了安装边界：板载核心区域的长宽尺寸控制在适配主流减震架的规格范围内，四角预留的安装孔位匹配M3规格的减震球安装需求，孔位间距严格遵循开源飞控的通用安装规范，能够直接兼容市面上绝大多数的载具中心板、减震台配件，不需要使用者额外做打孔改装。外壳部分采用上下扣合的结构设计，上壳预留了状态指示灯的透光区域，对应板载的电源、GPS锁定、飞行模式等指示灯位置，不需要拆开外壳就能直接观察设备运行状态；下壳则预留了足够的排针避让空间，不会因为壳体挤压导致排针虚接或者焊盘脱落。

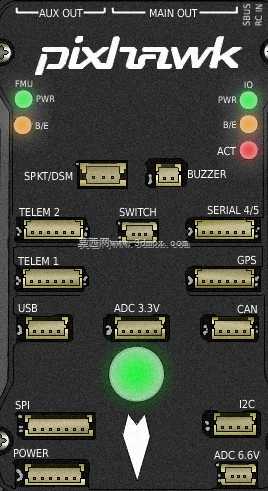

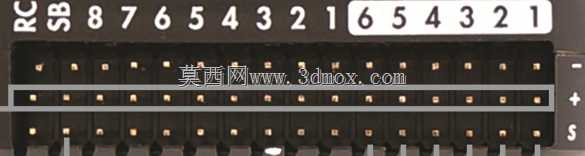

　　接口布局的设计逻辑完全遵循外接线缆的走线便利性原则，所有外设接口按照功能分区排布在板卡的四个侧边：主GPS与安全开关接口布置在板卡前端，对应载具机头方向的走线需求，减少GPS线缆的弯折半径；电调信号输出接口布置在板卡后端，直接对应四个/八个机臂方向的电调走线，不需要跨板布线就能完成电调信号连接；电源、数传、遥测接口布置在板卡左右两侧，方便分电板、数传电台等配件的就近连接，避免不同功能的线缆互相缠绕干扰。每个接口旁边都做了清晰的丝印标识，对应接口的引脚定义与功能方向，装机时不需要反复查阅手册就能完成接线，降低接错线导致硬件烧毁的风险。

　　核心功能区域的结构设计做了针对性的防护处理，主运算芯片与惯性测量单元所在的区域，在壳体内部做了独立的减震棉容纳槽，能够在IMU区域额外增加一层减震处理，过滤载具飞行过程中产生的高频振动，避免振动导致的姿态解算漂移。板载的主按钮与复位按钮位置做了凸起的按键导向结构，戴手套操作时也能准确按到按键，不会出现按偏或者误触相邻元件的问题。存储卡槽的位置设计在壳体侧面的开口处，不需要拆开飞控外壳就能直接插拔SD卡，方便飞行日志的导出与固件升级操作。

　　从实际使用的工况出发，整个板卡的元件排布做了高度差控制，最高的元件高度不超过上壳的内部净高，避免运输或者装机过程中元件受到挤压损坏；所有大尺寸的电解电容都布置在板卡的边缘区域，并且在壳体对应位置做了支撑筋位，长期在振动环境下使用也不会出现电容引脚脱焊的问题。外壳的边角做了圆弧过渡处理，装机时不会刮伤线缆绝缘层，也不会因为尖锐边角导致安装过程中划伤操作人员。

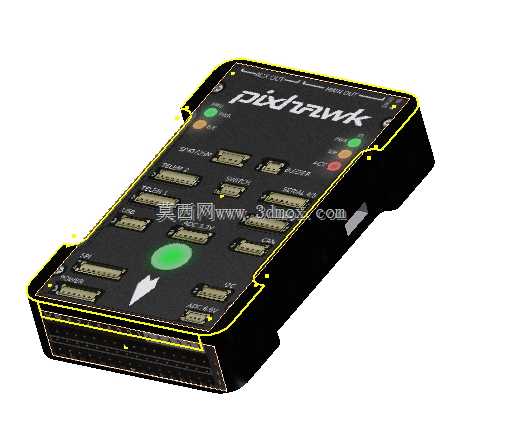

　　对于结构设计从业者来说，这个模型完整还原了Pixhawk飞控的所有结构细节，包括接口位置、安装孔位、壳体卡扣结构、按键与指示灯位置，能够直接用于无人机载具的整体结构设计中，在做中心板布局、舱内空间规划时，可以直接调取这个模型进行装配干涉检查，提前预判走线空间、安装间隙是否足够，减少实际装机时的结构修改次数。同时这个模型也可以作为开源硬件结构设计的参考案例，理解工业级载具控制板的布局逻辑，如何在有限的板卡面积内平衡接口数量、安装便利性、防护性能三者的关系，如何通过结构设计降低实际使用中的故障概率。

　　在无人系统集成的项目中，这类标准化的飞控硬件结构能够大幅缩短项目的开发周期，不需要从零开始设计飞控的安装结构与接口适配，只需要按照模型给出的安装边界设计对应的减震安装座，预留好对应的线缆走线空间，就能快速完成飞控系统的集成。模型中还原的所有接口位置与尺寸，都和实际量产硬件完全一致，做结构设计时不需要反复测量实物尺寸，直接调用模型就能完成配套结构的设计，保证加工出来的安装配件能够完美适配硬件，不会出现孔位不对、接口被遮挡的问题。
