集成式十二通道数字信号显示接收装置

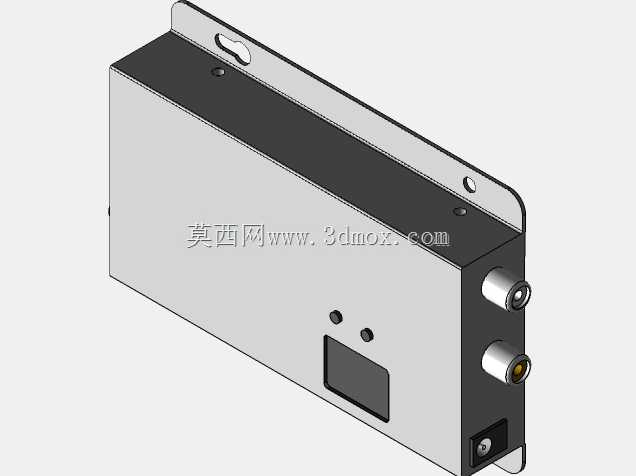

　　在无线音视频传输、工业远程信号采集、安防监控组网这类需要多通道并行信号处理的场景里，单通道接收设备往往需要多台堆叠才能覆盖多路信号输入，不仅布线杂乱，机柜占用空间大，不同设备间的信号串扰也很难通过后期调试完全消除，这类集成多通道的接收装置就是为解决这类工程痛点设计的。从结构设计来看，整机采用金属薄板冲压成型的壳体，侧边带一体化成型的安装挂耳，挂耳上预留的两个腰型安装孔可以兼容不同孔距的安装面，不管是固定在标准机柜的立柱上，还是壁挂安装在设备间墙面，甚至直接通过扎带绑定在移动设备的机架上都能适配，安装时不需要额外制作转接支架，能减少现场施工的配件准备工作量。壳体顶部的射频接头采用标准SMA接口，和市面上常规的增益天线、

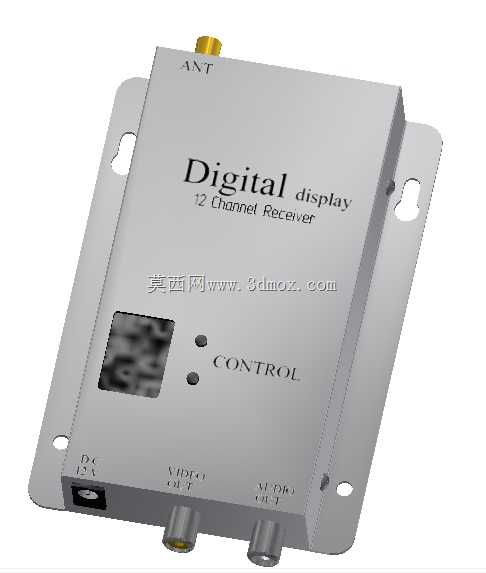

　　馈线都能直接匹配，不需要定制转接头，现场部署时可以根据传输距离更换不同增益的天线，不用改动设备本身的结构。前面板的布局完全按照现场调试的操作逻辑排布，数字显示区域设置在面板左侧偏上的位置，调试人员站在设备正面1.5米左右的位置就能清晰看到当前通道的信号强度、工作状态参数，不需要凑近设备查看；控制区域的两个调节按键设置在显示区右侧，按键的按压行程做了限位设计，戴薄劳保手套操作也能准确触发，不会出现误触的情况。接口区域全部布置在壳体下侧，从左到右依次是直流电源输入口、视频输出接口、信号输出接口，所有接口的间距留足了常规接头的插拔空间，就算是带屏蔽壳的粗大视频线接头插上去，也不会和相邻接口的插头互相干涉，

　　后期维护拔插线材时不需要先拆掉旁边的线，能减少维护时的误操作概率。壳体表面做了导电氧化处理，一方面能提升金属壳体的抗锈蚀能力，在湿度偏高的设备间环境里长期使用也不会出现表层氧化脱落的问题，另一方面整个金属壳体可以形成连续的屏蔽层，能隔绝外部的电磁干扰，避免内部的信号处理电路受到周边变频器、大功率电机的电磁辐射影响，保证弱信号接收时的稳定性。内部的电路板安装位预留了足够的散热间隙，功率器件对应的壳体位置没有做封闭处理，工作时产生的热量可以通过金属壳体直接传导散出，不需要额外加装散热风扇，既避免了风扇转动带来的机械振动影响信号接收灵敏度，也减少了风扇积灰带来的后期维护需求。从功能实现上，12个通道可以独立设置接收频率，

　　不同通道之间做了电气隔离，单通道出现信号过载时不会影响其他通道的正常工作，现场调试时可以逐个通道校准信号增益，不需要整体调整参数。设备的直流供电采用宽电压设计，适配常规的12V直流供电，和现场多数监控设备、信号采集设备的供电电压一致，可以共用现场的直流供电回路，不需要单独布设供电线路。在结构建模的时候，安装挂耳的折弯角度做了90度精准限位，折弯处预留了应力释放槽，长期挂载不会因为金属疲劳出现挂耳变形的问题；壳体的拼接处采用卡扣加螺丝的双重固定方式，日常维护拆开上盖时不需要把所有螺丝全部拧下，松开侧边的固定螺丝就能翻开上盖查看内部电路，卡扣可以临时固定上盖的位置，方便单手操作调试。所有接口的安装位置都做了定位凸台，接口焊接在电路板上之后，凸台可以承受插头插拔时的侧向力，不会因为多次拔插导致接口开焊脱落，提升设备在复杂现场环境下的使用寿命。
