航模用FPV摄像云台与接收组件装配结构

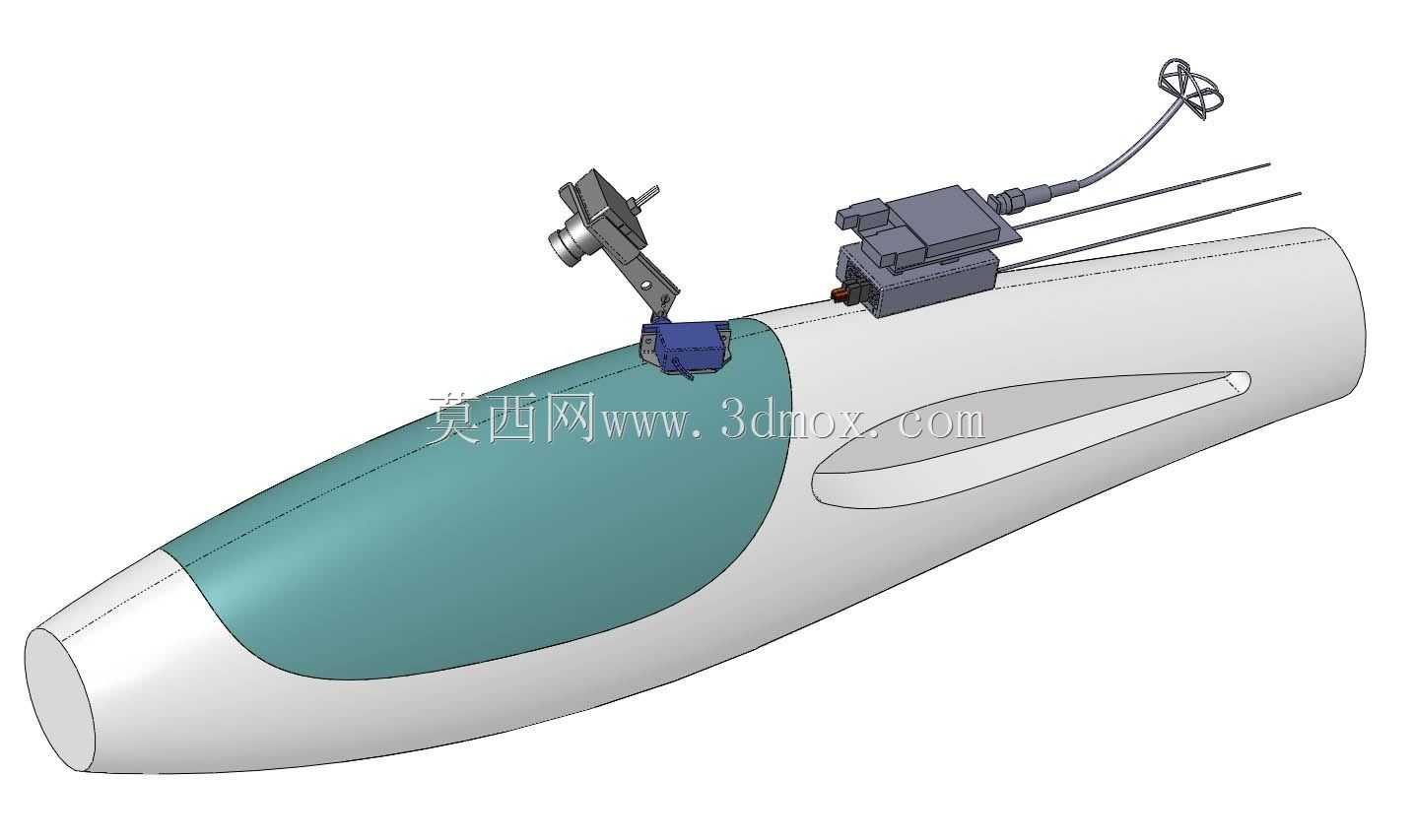

这套装配结构主要应用于固定翼航模的第一视角飞行场景，为航模玩家提供实时飞行画面传输的硬件承载方案，适配小型滑翔类航模的机头安装空间，解决FPV飞行过程中摄像设备固定、信号接收稳定的实际需求。整套组件包含FPV摄像云台单元与图传信号接收单元两大部分，云台单元用于搭载第一视角飞行所用的小型摄像设备，可在飞行过程中维持摄像角度的相对稳定，抵消航模飞行姿态变化带来的画面偏移，让操控者获得清晰平稳的实时飞行视角；接收单元搭配外置高增益立体天线，负责接收摄像端回传的实时画面信号，保障远距离飞行时的信号传输稳定性，避免画面卡顿、信号丢失引发的飞行失控风险。在设计思路上，整套组件充分考虑航模轻量化的装配需求，所有安装结构均贴合航模机头的曲面外形设计，云台固定基座采用与机身曲面完全贴合的弧面贴合结构，无需对原有航模机身做大规模切削改造即可完成固定，安装时仅需在机头对应位置预留极小的走线孔位，将摄像单元与接收单元的连接线缆从机身内部走线，既不破坏航模原有气动外形，也能避免线缆外露带来的飞行风阻增加问题。从安装边界来看，整套组件的安装区域集中在航模机头前端的上表面区域，云台单元的安装位置靠近机头最前端，可最大化摄像视角范围，避免机身结构遮挡拍摄视野；接收单元布置在云台后方的机身平直段，天线延伸至机身尾部方向，远离动力系统的电磁干扰区域，进一步提升信号接收的稳定性。云台的转动结构预留了足够的俯仰角度调节空间，可根据不同飞行场景的需求调整摄像俯仰角度，既可以对准飞行前方满足常规第一视角飞行操控需求，也可以向下调整角度完成航拍摄影、地面目标观测的使用需求。机身适配部分采用分段曲面贴合设计，可兼容常规泡沫材质、复合材料制作的固定翼航模机头结构，安装时可通过粘接或者小型螺丝固定的方式完成装配，整体装配完成后不会改变航模原有重心分布，避免额外配重调整影响航模的原有飞行性能。
