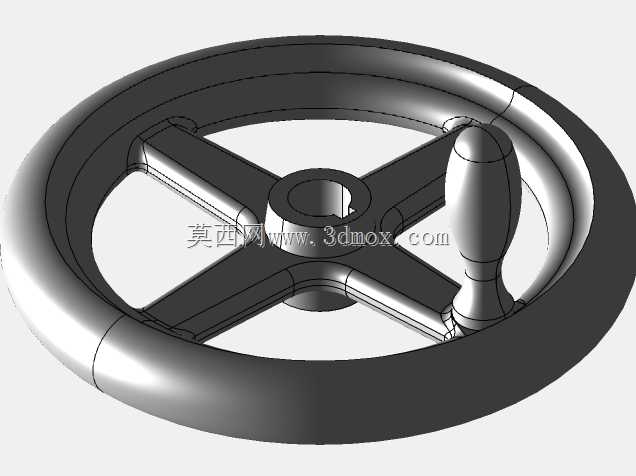

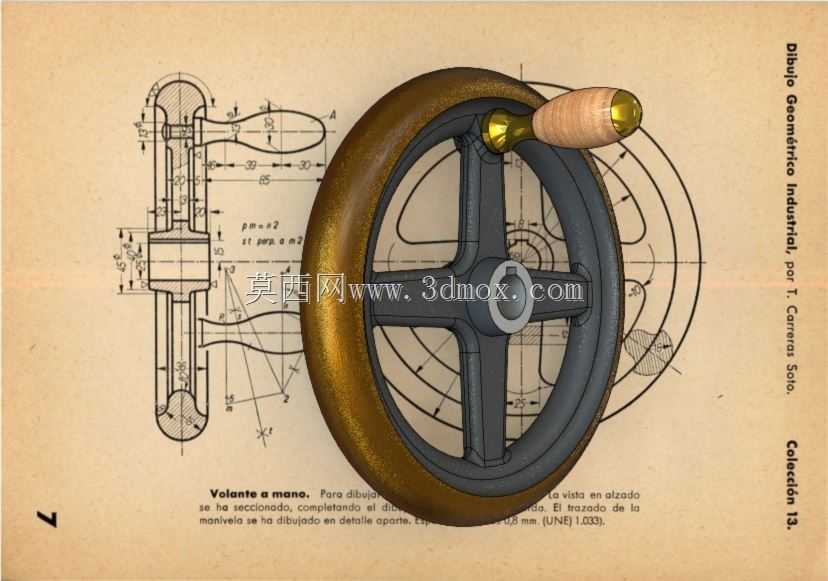

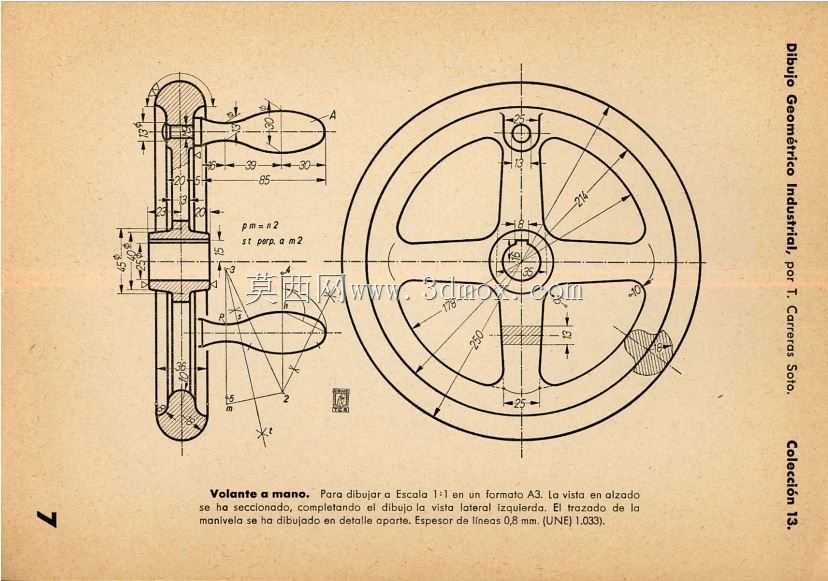

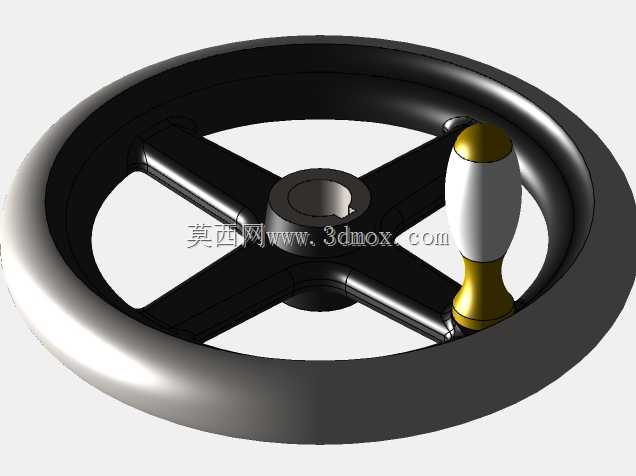

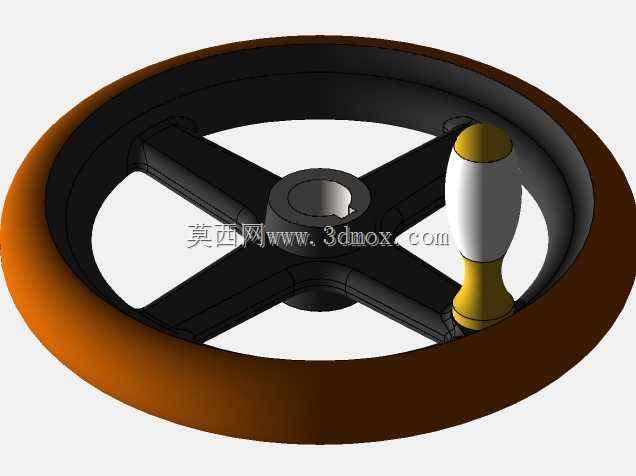

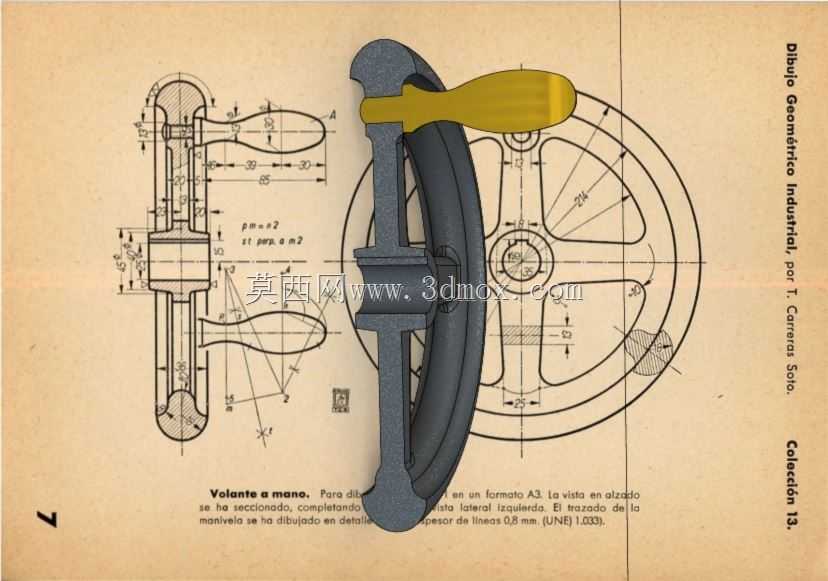

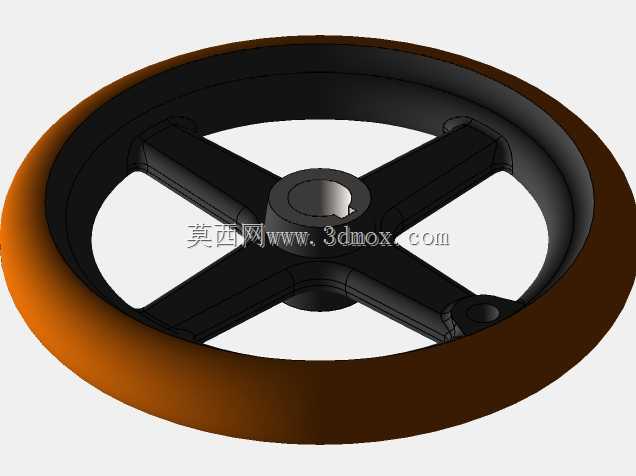

工业设备用带木质握柄手摇轮结构设计

这款手摇轮是工业机械设备中极为常见的手动操作执行部件，广泛应用于各类需要手动微调、行程调节、机构锁止或应急操作的工业场景中，常见于机床进给调节、阀门开度控制、工装夹具位置调整、输送设备张紧度调节、印刷机械辊筒位置校准等工况，是设备人机交互环节中直接承接操作人员手动输入动作的核心配件，能够在断电、伺服系统故障等无动力场景下完成必要的机构操作，保障设备调试、检修与应急处置的可操作性。

从功能特性来看，这款手摇轮采用轮辐式主体结构搭配可拆卸式木质握柄，轮缘做了加厚圆弧过渡处理，握持施力时贴合手掌轮廓，长时间操作不易产生硌手的疲劳感；侧边的木质握柄采用转动式安装结构，摇转时握柄可随操作人员的施力角度自由转动，避免手掌与握柄之间产生滑动摩擦，大幅降低连续摇转操作的阻力，提升操作顺滑度。轮体中心设置了标准安装轴孔与键槽结构，能够与设备的调节轴实现周向固定，传递手动输入的扭矩，轴孔周边做了加厚加强处理，能够承受较大的摇转力矩而不会出现开裂、变形问题，适配多数工业设备调节轴的常规安装尺寸。

在设计思路上，这款手摇轮优先考虑操作的人机工程学表现与长期使用的耐用性，轮缘外层采用仿铜质感的耐磨材质，既具备金属质感的工业视觉效果，又能避免纯金属轮缘冬季冰手、易锈蚀的问题；内部轮辐采用三辐对称结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少摇转时的惯性余量，让微调操作的精度更易控制。握柄选用硬质木材做主体，两端搭配金属限位堵头，既保留了木质材料握持温润、防滑性好的优势，又通过金属件提升了握柄与安装轴连接位置的耐磨性能，避免长期转动出现松旷问题。

从安装边界来看，这款手摇轮的整体外径适配中小扭矩调节场景，安装时需保证轮体与设备面板之间预留足够的摇转空间，握柄转动轨迹范围内无其他零部件干涉，中心轴孔的配合公差满足手动操作件的通用安装要求，无需额外定制转接件即可完成装配，安装后摇转全程无卡滞、无虚位，能够精准将操作人员的手动转动动作传递到调节机构上，实现精准的位置或参数调节。
