5.5毫米外螺纹DC电源接线适配接头

这款适配接头是面向低压直流供电场景打造的接线转换部件，核心解决零散导线与标准5.5毫米外径DC电源插座的快速接驳需求，广泛应用在桌面电子设备调试、小型工控模块供电改造、安防监控设备临时接线、DIY电子项目电源接驳等场景中，替代传统需要焊接的DC公头，大幅降低现场接线的操作门槛，无需配备焊台、焊锡等工具即可完成可靠的电源连接。

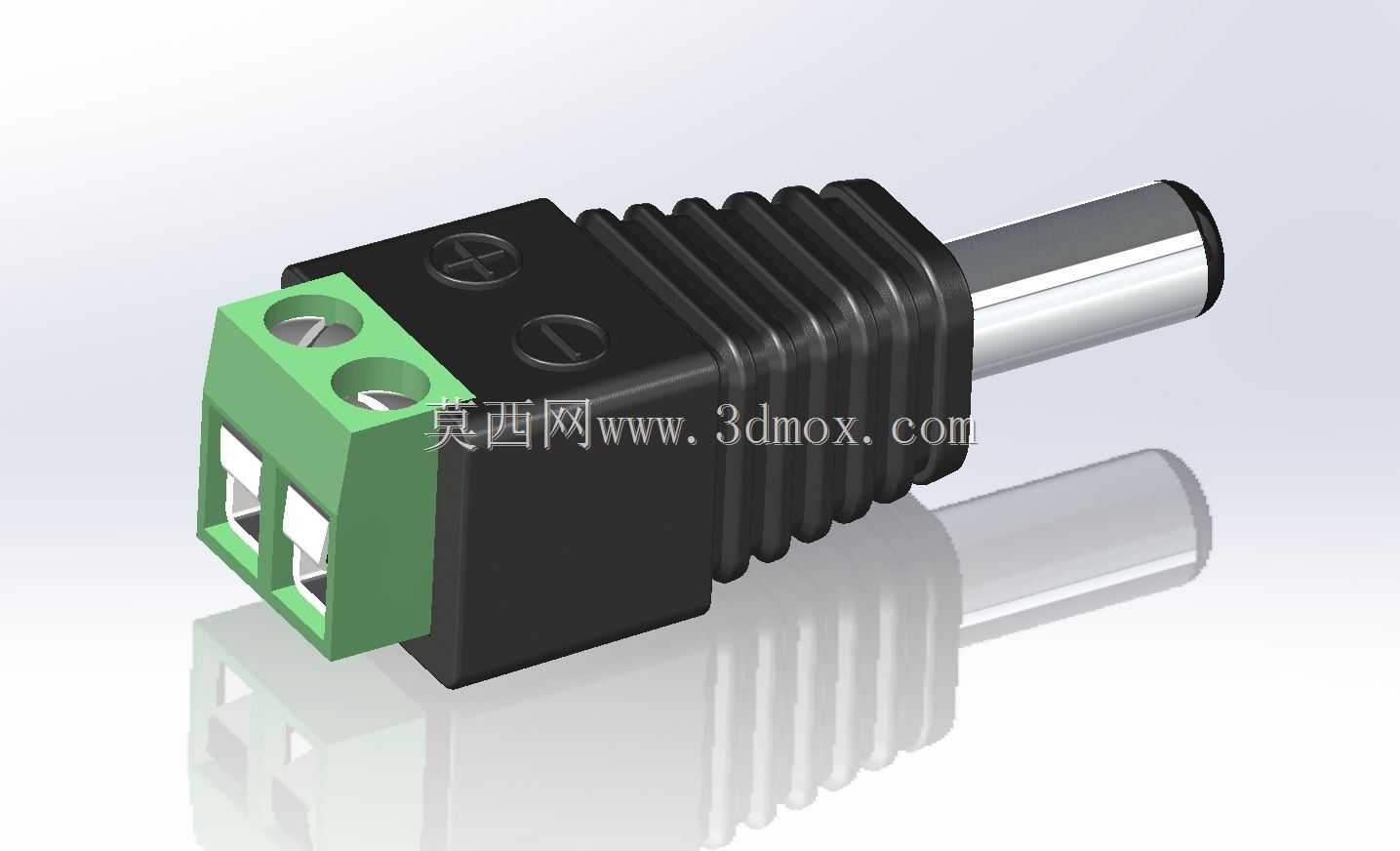

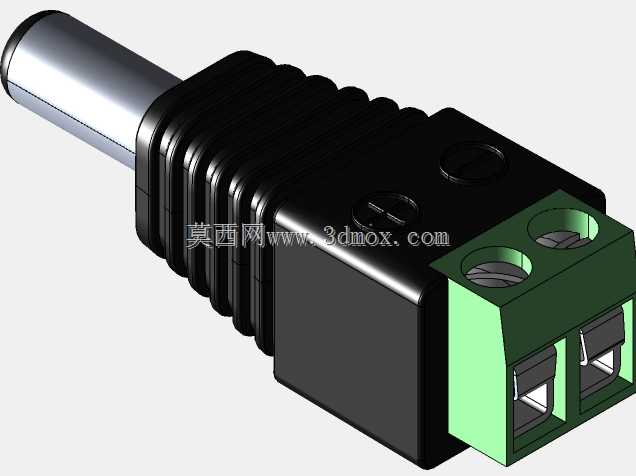

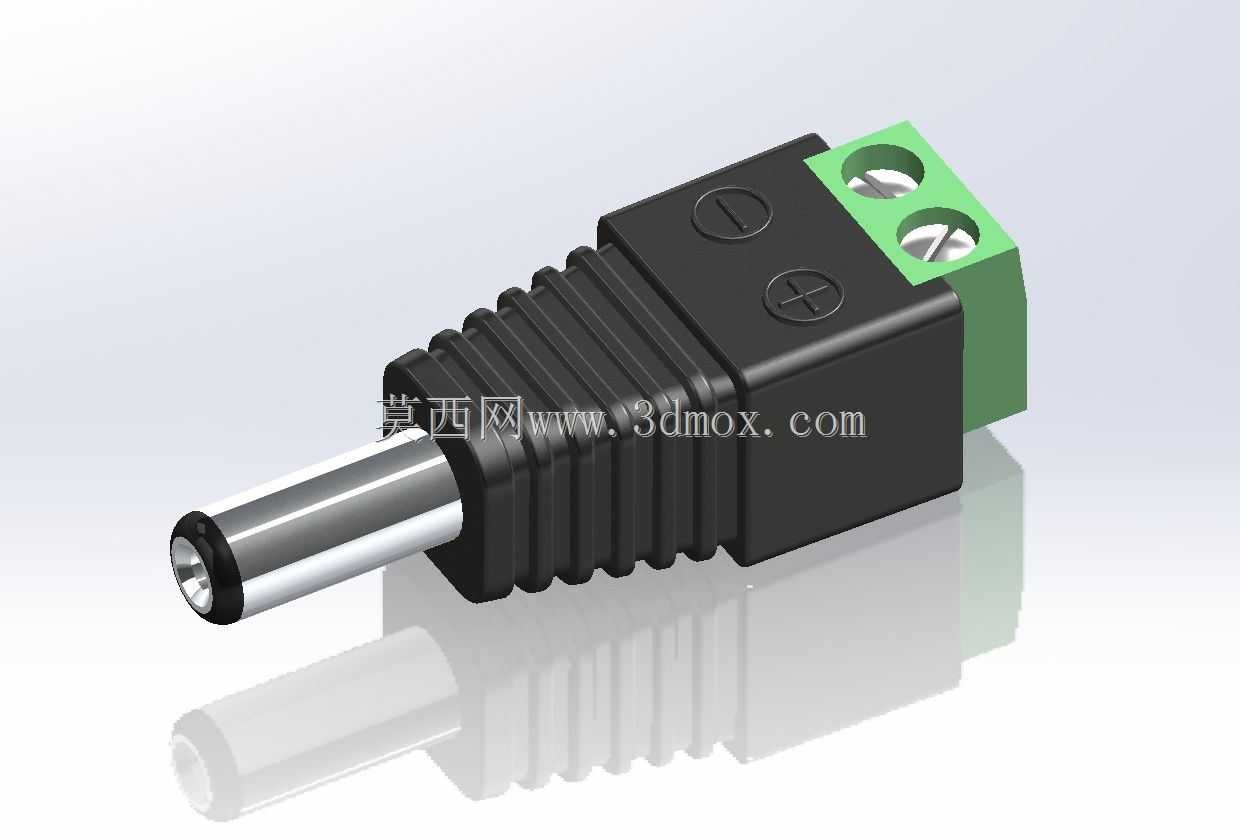

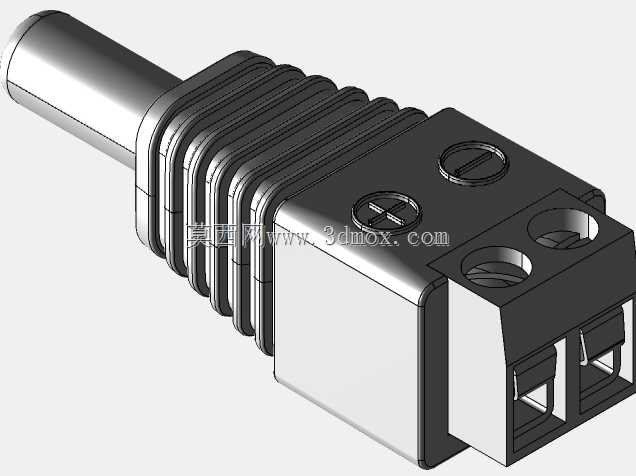

产品整体分为两大功能区段，前端为标准5.5毫米外径的金属公插芯，表面做镀镍防锈处理，插芯根部设计有多层环形防滑绝缘肋条，插拔时可增加手指摩擦力，同时肋条结构也能强化插芯与主体塑壳的结合强度，避免反复插拔导致插芯松动移位；后端为两位免螺丝拧紧式接线端子，端子座采用阻燃PA66材质注塑成型，上端标注清晰的正负极标识，两个接线孔分别对应电源正负极，接线时无需提前对导线做烫锡处理，仅需剥去3-4毫米长度的导线绝缘层，将裸线芯插入对应接线孔后拧紧上端的压紧螺丝即可完成固定，压线结构可适配0.3-1.5平方毫米的多股铜芯导线，压紧后导线拉脱力符合低压电器接线标准，不易出现松脱打火的问题。

设计过程中充分考虑了实际使用的安装边界，整体轴向总长度控制在38毫米以内，接线端子段最大宽度为14毫米，插芯段直径统一为5.5毫米，可适配市面上绝大多数标准DC5.5*2.1、DC5.5*2.5规格的母座，插合后配合间隙控制在0.1毫米以内，既不会出现过紧插拔困难的问题，也不会因间隙过大导致接触不良、供电压降过大的情况。端子座的正负极标识采用模内注塑成型工艺，不会因长期摩擦、接触溶剂出现标识脱落的问题，主体塑壳的合模线做了打磨处理，表面无尖锐毛刺，手持操作时触感顺滑。接线端的两个压紧螺丝采用十字槽设计，适配日常最常见的PH1规格十字螺丝刀，无需特殊工具即可完成接线操作，螺丝底部设计有防脱结构，拧松到最大位置时也不会从端子座上脱落，避免小零件遗失影响现场使用。

在电气性能设计上，金属插芯与内部导电片采用一体化铜质基材，接触电阻小于10毫欧，可稳定承载最大5A的直流电流，适配3V-24V区间的低压直流供电需求，塑壳部分绝缘电阻大于100兆欧，可耐受500V交流电压不击穿，完全满足民用、工控类低压直流设备的供电安全要求。
